１、實現ＯＳＤ功能的傳統方案

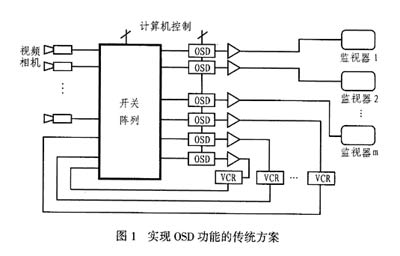

　　視頻監控系統通常存在多個被監控點，最終送入監視器的信號可能來自幾十路、甚至幾百路視頻信號源。在監控端，這些視頻信號可通過大規模視頻矩陣開關切換到有限的監視器上。這樣，在對監控點進行監視時一般需要在視頻通道疊加一些相關信息，如：公司標志、攝像機的位置、時間、日期、報警信息等，實現這一功能的器件通常稱作隨屏顯示（ＯＳＤ）器件。傳統設計中一般是在視頻矩陣開關的輸出端串入一個專用的ＯＳＤ器件（見圖１）。由于傳統的ＯＳＤ器件無法直接驅動視頻電纜，因而需要為每路輸出配置額外的高速復用器和緩沖器，這樣將使系統成本升高、電路變得比較復雜。

　　２、Ｍａｘｉｍ提供的ＯＳＤ方案

　　２．１ 視頻矩陣開關

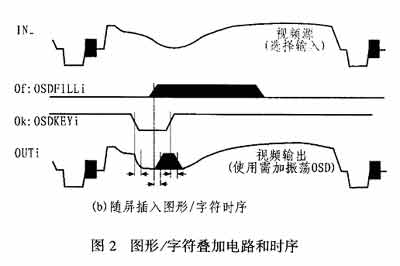

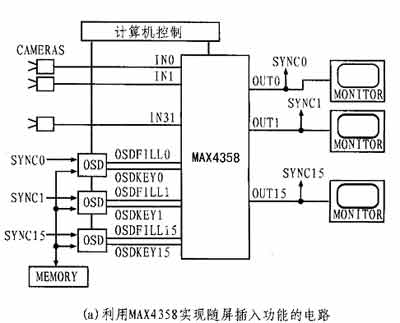

　　Ｍａｘｉｍ生產的ＭＡＸ４３５８ ３２×１６視頻矩陣開關內部集成有圖形或字符疊加電路（圖２），其１６路輸出級分別帶有一路高速２：１模擬復用器。這樣，需要疊加的圖形／字符模擬視頻信號可送入ＯＳＤ Ｆｉｌｌ輸入端，同時將適當的疊加時序控制信號送至ＯＳＤ Ｋｅｙ輸入端，然后利用ＯＳＤ Ｋｅｙ控制信號控制復用器的切換。當ＯＳＤ Ｋｅｙ為低電平時，復用器即可將圖形／字符（ＯＳＤ Ｆｉｌｌ）信號切換到輸出；而在ＯＳＤ Ｋｅｙ為高電平時，則將視頻輸入信號切換到輸出端。復用器的開關時間典型值為４０ｎｓ，遠遠低于一個像素的時間寬度。ＭＡＸ４３５８輸出緩沖器的增益可設置為＋１Ｖ／Ｖ或＋２Ｖ／Ｖ，這為近距離視頻信號切換或驅動視頻信號傳輸提供了一定的靈活性。通過ＳＰＩ／ＱＳＰＩＴＭ接口配置矩陣開關的狀態和輸出緩沖級增益，同時利用ＭＡＸ４３５８在視頻矩陣開關之前插入ＯＳＤ信息，不僅省去了后續的復用器和輸出緩沖器，同時也改善了視頻信號的質量。

　　２．２ ＯＳＤ發生器

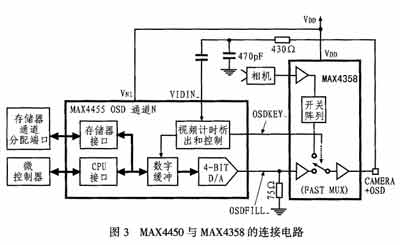

　　圖２中的ＯＳＤ器件可選用ＭＡＸ４４５５， 其連接電路如圖３所示。由于ＭＡＸ４４５５內部集成有八通道的ＯＳＤ發生器，故而在視頻監控系統中能夠為八路獨立的復合視頻通路同時提供４位灰度級的圖形／字符視頻信號，其中代碼１（０００１）接近于黑色、代碼１５�J１１１１�K為最白，每個像素對應的代碼介于１至１５，代碼０（００００）表示沒有ＯＳＤ信號。ＭＡＸ４４５５的位映射結構允許在攝像機視頻信號中插入任意的信息或圖形。另外，ＭＡＸ４４５５提供給各個通道的圖形模板是按邏輯排列的１０２４×５１２個像素，這種存儲方式有利于主機的行／列尋址。實際顯示區域為７１２ ×４８４ ＮＴＳＣ（或７１２×５１２ ＰＡＬ）像素，其余的３１２行、２８列（ＮＴＳＣ）為空白區域。

　　ＭＡＸ４４５５能夠用于控制１６Ｍ位ＳＤＲＡＭ（如ＭＴ４８ＬＣ１Ｍ１６Ａ）存儲所需要疊加的數據視頻信號，它支持ＳＤＲＡＭ的所有功能，其中包括：刷新、ＲＡＳ／ＣＡＳ定時、視頻尋址以及支持主處理器讀／寫操作的ＣＰＵ存取周期等。配合ＭＡＸ４４５５工作的ＳＤＲＡＭ可選擇ＭＴ４８ＬＣ１Ｍ１６Ａ１－８、ＶＩＳ ＶＧ３６１７１６１ＤＴ－８或速度更高的相關產品，也可選擇ＨＹ５７Ｖ１６１６０Ｄ、ＨＹ５７Ｖ１６１６０Ｃ、Ｍ２Ｖ６４Ｓ４０ＤＴＰ等型號。由于ＳＤＲＡＭ是按照１６位×１Ｍ的格式排列的，因此，每個ＳＤＲＡＭ存儲單元存儲４個像素的內容（基于每像素４位灰度），且主機每次也存儲／讀取４個像素的數據。主機將以位映射方式填充ＯＳＤ幀存儲器，同時控制疊加圖形的位置和亮度。ＭＡＸ４４５５的八路通道共用同一存儲資源，但其邏輯控制相互獨立，因此，任意通道的讀／寫操作不會擾亂其余通道的圖像操作。另外，ＭＡＸ４４５５還具有一個存儲共享功能，通過將信息寫入一個設計好的源通道內可同時更新奇數或偶數通道。存儲共享功能減少了主機對存儲器的寫操作，這對于快速更新各視頻通道的公共疊加信息（如時間等）非常有用。ＭＡＸ４４５５的八路ＶＩＤＩＮ＿輸入級帶有視頻時基電路，包括行同步檢測器、場同步檢測器、場消隱檢測器、行計數器以及奇數場／偶數場計數器等。ＶＩＤＩＮ＿輸入級可檢測ＭＡＸ４３５８輸出的標準１Ｖｐ－ｐ視頻信號，以便建立相應的視頻光柵時基，然后利用這個光柵時基產生ＯＳＤ圖像信號，并在ＯＳ-ＤＫＥＹ控制下疊加到ＭＡＸ４３５８的視頻通道。需要說明的是：直接檢測ＭＡＸ４３５８的輸出信號能夠盡量減少開關／復用器延遲時間對時基的影響，但輸入端應采用０．１μＦ交流耦合方式。

　３、改善隨屏顯示系統的性能

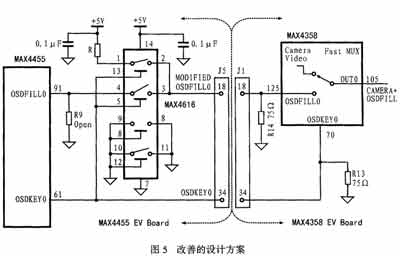

　　圖５給出了一個解決有限開關時間的方案，采用該電路可將開關延遲造成的黑色軌跡用白色軌跡取代，如果使白色軌跡與ＯＳＤＦｉｌｌ的電平相同，則可完全消除軌跡效應，從而抑制開關延遲的影響。圖中的Ｒ１４、Ｒ用于設置軌跡的亮度，理想狀況下將其設置為ＯＳＤ Ｆｉｌｌ，當Ｒ取４５３Ω時，軌跡電平為１００ＩＲＥ。圖５給出的只是一個視頻通道的修正電路，而利用四片ＭＡＸ４６１６則可以對ＭＡＸ４４５５的八個輸出通道的插屏信號進行修正。
