人們常說，制造業是國民經濟的主體，是立國之本、興國之器、強國之基。隨著“中國制造2025計劃”的推進，我國逐漸由制造業大國向制造業強國邁進。據合易科技負責人介紹，電子制造業經過多年發展也有了長足的進步，開始由“中國制造”升級為“中國質造”、“中國智造”。

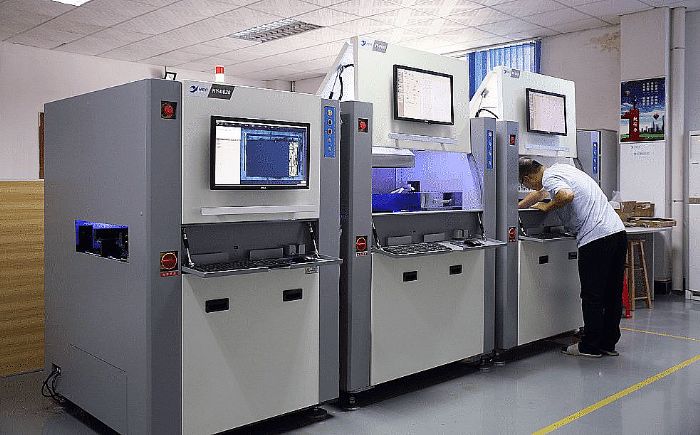

    目前DIP爐后檢測修補還是人工作業居多

    在電子制造業領域，作為智能制造技術的關鍵內核，PCBA電路板SMT與DIP電子生產設備智能化是電子制造企業轉型升級的關鍵一環。特別是DIP爐后檢測修補環節，長期以來都是由人工完成作業，不僅不夠“智能化”，而且還在工藝品質上打了“折扣”。尤其是在如今國際國內疫情復雜多變的環境下，招工難，技能不匹配，很難保證產線產能的穩定。

    如何通過自動生產線減少人工崗位、升級產能和品質成為了很多傳統電子制造企業轉型升級的癥結所在。

    智能化爐后檢測修補方案，“質”造和“智”造全都要

    人工產線是很多傳統電子制造企業仍在堅持的選擇。正常來講，一條爐后檢測修補線需要大約3–5個人力，分別承擔DIP焊點檢測、手動執錫修補這幾道必要工序，這種方式產生人力成本不說，還影響企業產線的升級和產品更新。想要完成企業升級轉型，將傳統人工產線升級為自動化產線是繞不開的必由之路。

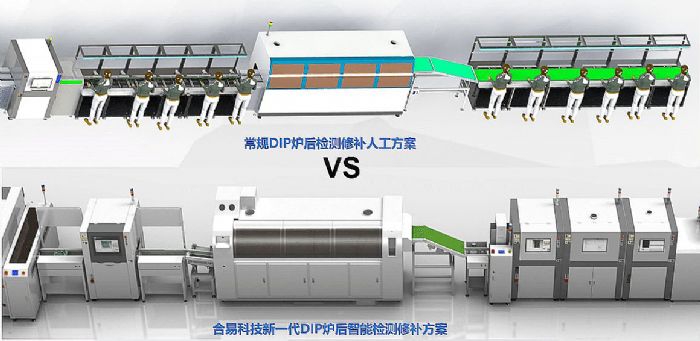

    DIP爐后檢修人工方案vs合易科技新一代智能檢修方案

    深諳行業痛點，合易科技投入大量研發資源重點突破DIP爐后檢測修補智能化解決方案。先后完成了DIP在線AOI檢查機、選擇性噴涂機和選擇性波峰焊等關鍵設備的研發制造，組建了一套完整的DIP爐后檢測修補的自動化產線——合易科技新一代DIP智能檢測修補方案。該方案成為了行業第一個可以落地執行的DIP焊點爐后智能檢測修補自動化整體解決方案。

    新一代DIP爐后智能檢測修補方案，為您提質增效

    合易科技新一代DIP爐后智能檢測修補方案示意圖

    合易科技新一代DIP智能檢測修補方案是一條系統的完整的自動化產線，從波峰焊后段開始，核心組裝設備依序為下接駁臺、DIP在線AOI檢查機、選擇性噴涂機、選擇性焊錫機。該套爐后檢測修補工藝流程為：

    ①PCB板通過下接駁進入DIP在線AOI進行檢驗，并將不良焊點的坐標輸送裝至噴涂機及焊錫機；

    ②選擇性噴涂機針對PCB板的不良焊點進行選擇性的噴涂助焊劑；

    ③選擇性焊錫機針對PCB板的不良焊點進行選擇性焊接修復。

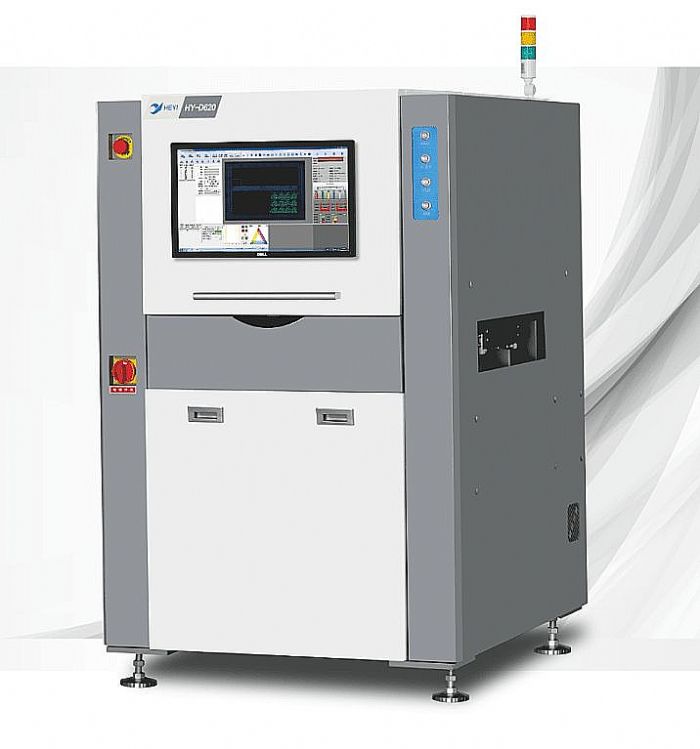

    合易科技DIP在線AOI檢查機

    合易科技新一代DIP智能檢測修補方案三大核心設備DIP在線AOI檢查機、選擇性噴涂機和選擇性焊錫機均是自主研發設計，并擁有核心發明專利。在焊點檢查環節，合易科技在線AOI檢查機利用彩色三角模型衍生專業DIP算法，提高焊點檢出率，降低焊點誤報率。檢出率高達99.99%，誤報率低至0.5%以內。

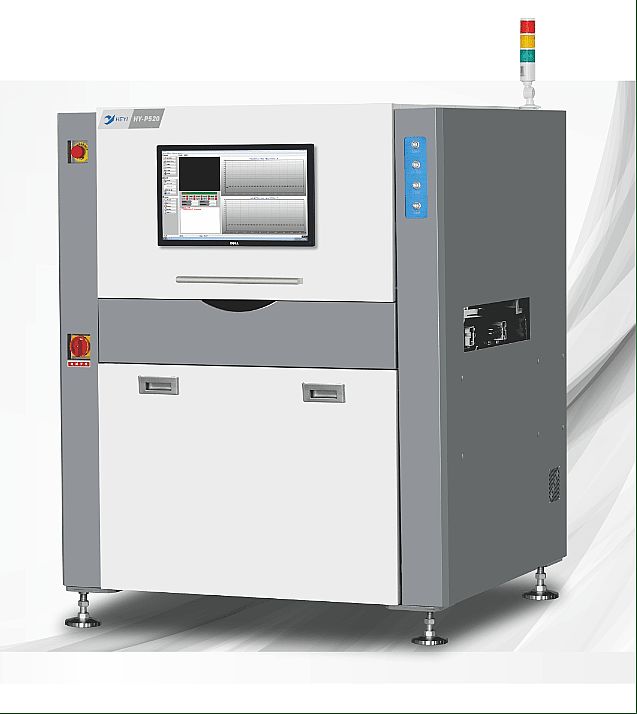

    合易科技選擇性噴涂機

    在焊點噴涂環節，合易科技選擇性噴涂機實現極小型霧化噴涂，可以選擇噴頭類型，如線性噴嘴、大霧化噴嘴。單點噴涂時間小于1S，噴涂面積在2mm-10mm之間，大小可以調節。

    合易科技選擇性波峰焊

    在最后的焊錫環節，合易科技選擇性波峰焊針對每個焊點的焊接參數量身定制，能夠解決不同材質物體因熱脹冷縮系數不同形成的剪切應力，利用激光測高，實現自動校正。此外，該套設備內置視頻監控模塊、可編程拖錫、單點焊接等多種方式進行修補焊接，修補率可以達到99%以上。

    合易科技新一代DIP爐后智能檢測修補線實景

    在電子行業高速發展的當下，合易科技全自動化檢測修補設備可有效幫助電子制造企業DIP爐后產線升級為全自動化線體，替代人工、降低不良率、減少返工成本、提高產能和品質，以更高的生產力、更佳的品質以及更少的投入實現跨越升級。
