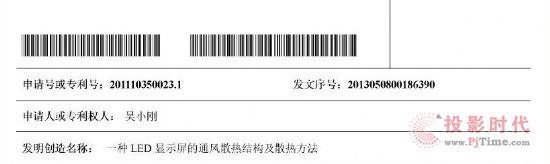

齊普光電中空屏通風散熱結構及散熱方法喜獲國家專利，專利號為201110350023.1，這是繼去年大白鯊?fù)�風散熱箱體獲得國家專利之后的又一偉大技術創新。

    技術背景

    由于LED顯示屏在具體工作的時候是通過將電能轉換為光能的形式進行工作的，所以在其工作并且向外界傳遞視頻信號的時候，不可避免的會產生一些熱量。一般的LED顯示屏都需要在室溫條件下工作，過高的工作溫度不但會縮短其使用壽命，更會燒損LED顯示屏內部電器元件。為了避免這種情況，就目前出現的LED顯示屏而言，都裝置了一些散熱結構。比較典型的比如通過金屬散熱片或者風扇進行散熱，更有甚者還為L(zhǎng)ED顯示屏裝配了獨立的液體循環降溫系統。

    上述的這些散熱方式雖然對LED顯示屏的散熱有一些貢獻，但是加裝這些散熱裝置，不但會提升LED顯示屏的整體重量，還會極大的提高LED顯示屏的生產成本，而這些正是傳統技術的主要缺點。

    專利內容

    齊普光電發明的這種LED顯示屏的通風散熱結構及散熱方法，采用結構通風的方式進行散熱，從而可以省略散熱片或者其他散熱結構的設計，有助于降低生產成本，提高散熱效率。

    這種LED顯示屏的通風散熱結構及散熱方法，其結構中包括LED模組以及若干通風孔，若干通風孔排列設置在LED模組上，每一個通風孔都貫穿設置在LED模組中。通過通風孔，將LED模組兩側的空間連通在一起，使LED模組一側的空氣可以通過通風孔流動至LED模組的另外一側。在空氣通過通風孔從LED模組一側流動至另外一側的過程中，空氣流動所產生的氣流將LED模組中所產生的熱量帶走并散發到外部環境中。

    專利特點

    該發明的突出特點，主要體現在以下三方面：

    首先，通過本發明的技術方案可以采用結構通風的方式進行散熱，從而可以省略散熱片或者其他散熱結構的設計，有助于降低生產成本，提高散熱效率。

    其次，借助本發明的通風散熱方式當本發明的產品被裝配在戶外的時候，借助通風孔的結構可以大大降低產品的風阻，同時在LED模組上設置通風孔可以大大降低本發明產品的整體重量。

    再次，在具體實施的時候可以將任意數量的該LED模組進行排列安裝組成屏幕尺寸不同的LED顯示屏，此種實施方式可以簡化安裝步驟同時維護拆卸十分方便。

    在這里值得強調的是，本發明設計方案中的管柱不但可以與底板氣孔以及頂蓋氣孔組成形成通風孔，同時借助管柱與連接孔的連接關系，管柱還可以對LED電路板起到定位固定作用。另外，當空氣通過該通風孔從該LED模組一側流動至該LED模組另外一側進行散熱的過程中，由于LED電路板整體是套設在若干管柱上的，所以這種結構決定了產生熱量的LED電路板與主要起散熱作用的該通風孔距離最近，所以可以提升散熱效果。

    研發實力

    據了解，齊普光電先后取得發明專利5項，實用新型及外觀專利20多項，產品在穩定性、使用壽命等方面?zhèn)涫軜I(yè)界同行稱贊，是深圳乃至全國的知名品牌。這些發明專利的獲得，是強大的研發隊伍全力以赴的結果。齊普光電組建了一支由博士領隊的業界精英研發團隊，他們時刻關注著當今世界的LED前沿技術，用創新的思維，引領齊普光電走在行業前列。
