大型廠區網絡監控系統從結構上劃分，一般可分為三級，從下往上包括：
l 前端監控點：負責對各監控現場圖像信息的采集、編碼和傳送。
l 監控分中心：由于大型廠區規模較大，監控點數量比較多或是由幾個分廠組成，所以考慮在每個分廠設置一個監控分中心，或者將整個廠區分為幾個區域，每個區域各建一個監控分中心，負責該區域各監控點的設備管理和監控
l 監控中心：負責對整個廠區的用戶管理及各監控點的設備管理和視頻監控
傳統的監控采用的是模擬化的解決方案，即利用模擬攝像頭對現場圖像進行采集，通過視頻線或者光端機進行近遠距離傳輸，在監控中心通過模擬矩陣、DVR等設備進行信號提取、線路切換、圖像存儲、上監視器。這種解決方案的主要問題在于：
l 無法適應多級網絡架構下的集中管理
l 浪費了傳輸資源，布線、施工成本高
l 基于模擬視頻的傳輸易受干擾，難以保證圖像傳輸質量
l 無法實現遠程監控及調度功能

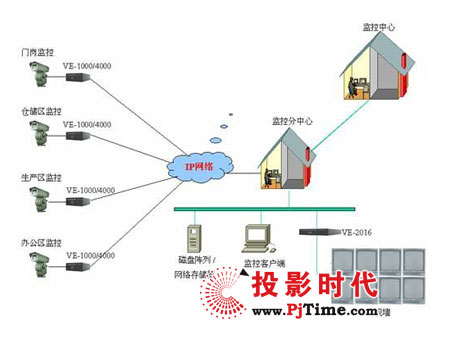

采用網絡化的視頻監控技術，就可以解決模擬監控存在的以上問題，大大提高監控效率和管理水平，同時也大大提高了監控系統整體投資的經濟性。我們假設整個廠區已經鋪設了數字化的光纖傳輸網絡，在各監控點可以提供10/100/1000M的以太網接口，整個方案構成如下：
一、前端監控點：
前端監控點負責對門崗、倉儲區、生產區、辦公區等監控點的圖像信息進行采集、編碼和傳送。將這些監控點的攝像機和卓揚網絡視頻服務器連接，就近接入廠區專用數據網進行傳輸。如果監控點比較分散，可以考慮采用卓揚科技單路網絡視頻服務器VE1001，如果監控點比較集中，則可以采用卓揚科技多路網絡視頻服務器VE1104、VE1416或者VE4416。
各監控點只需在設備安裝時對設備IP等信息進行初始設置，此后無需對設備進行設置和管理。該管理功能由各監控分中心或更上一級的監控中心統一負責。
二、監控分中心
監控分中心負責區域設備的統一配置、維護、監控。在交管分中心，利用卓揚科技VSTAR視頻管理軟件，可以實現對前端設備的配置、圖像監控、錄像查詢、回放、云臺控制等功能。
VSTAR視頻管理系統支持分布式存儲技術。存儲包括兩級，一級是在設備側，即存儲在本機的IDE硬盤中，另一級是本地管理中心，每一個本地管理中心，根據設置選項保存它所負責的視頻產品的音視頻錄像數據。考慮到線路資源的占用，本方案中我們建議在各監控分中心對監控圖像進行統一的錄像和保存，上級監控中心可以遠程查詢、調用錄像信息。
在監控分中心，可以利用PC式監視器對前端監控點的圖像實時監控，也可以利用卓揚科技VE2000系列多路視頻解碼器，將以太網傳輸過來的圖像進行解碼，接入模擬監視器或者電視墻進行監控。
