一、概述

   隨著國內高速公路的大規模建設以及高速公路網的完善，對高速公路收費及路段的監控、管理已經成為高速公路管理的一項重要內容。本方案旨在利用現有的數據傳輸線路，建設基于IP網絡傳輸的集中視頻監控解決方案，以科技的手段減低交通管理部門工作強度，保證高速公路的安全通暢。

   卓揚科技VSTAR網絡視頻管理系統，包含VE1000、VE4000系列嵌入式網絡視頻服務器，VE2000系列網絡視頻解碼器以及VSTAR視頻管理軟件，可以為用戶構建一套完整的IP視頻監控解決方案。


   二、組網

   高速公路監控系統從結構上劃分，一般可分為三級，從下往上包括收費站、高速公路路段監控分中心和省監控中心。

   從功能上劃分，高速公路監控系統一般分為收費監控和公路交通狀況監控兩部分。收費站監控主要是根據收費車道通過的車輛類型對收費員的收費過程中進行有效的監督和記錄。公路交通狀況監控主要是監視互通立交、隧道等重點路段，及時掌握交通狀況；另外監視高速公路主干線違章車輛，并記錄圖像依據留待交管部門處理。

   傳統的高速公路監控采用的是模擬化的解決方案，即利用模擬攝像頭對現場圖像進行采集，通過視頻線或者光端機進行近遠距離傳輸，在監控中心通過矩陣、DVR等設備進行信號提取、線路切換、圖像存儲、上監視器。這種解決方案的主要問題在于：

   l 無法適應多級網絡架構下的集中管理

   l 浪費了傳輸資源，布線、施工成本高

   l 基于模擬視頻的傳輸易受干擾，難以保證圖像傳輸質量

   l 無法實現遠程監控及調度功能

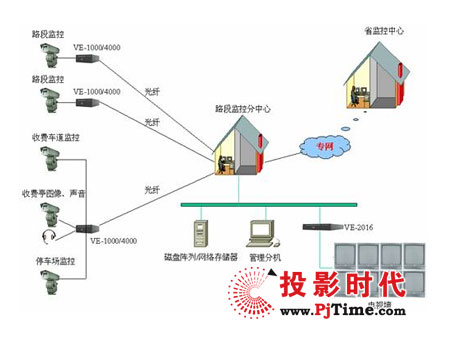

   采用網絡化的視頻監控技術，就可以解決模擬監控存在的以上問題，大大提高監控效率和管理水平，同時也大大提高了監控系統整體投資的經濟性。我們假設高速公路沿線已經鋪設了數字化的光纖傳輸網絡，在各監控點可以提供10/100/1000M的以太網接口，整個方案構成如下：

   一、收費站監控：

   收費站點主要負責對來往車輛的類型進行記錄，同時對收費人員的收費過程進行監督和記錄。通常都需要在收費車道的來去兩個方向以及收費亭處部署攝像機，由于攝像機的數量比較多而且分布比較集中，所以在該處可以就近布署卓揚多端口的網絡視頻服務器VE1104/VE1416/VE4416，網絡視頻服務器將攝像機采集的視頻信號轉化成MPEG4格式的壓縮碼流后，通過以太網口接入高速公路的專用數據網進行傳輸。

   卓揚科技VE系列網絡視頻服務器同時可以提供雙向音頻接口，該功能可以在對視頻圖像進行監控的同時，將音頻信息同步記錄下來，并經過統一的編碼、壓縮后在以太網上進行遠程傳輸。該功能使得收費站點無需另外安裝音頻廣播系統。

   收費站點處只需在設備安裝時對設備IP、圖像等信息進行初始設置，此后無需對設備進行設置和管理。該管理功能由路段監控分中心或更上一級的監控中心統一負責。
