序言

一、

　　為滿足住宅小區的安全和科學系統化管理的需要，以及為了對隨時發生的情況進行全面、及時的了解和掌握，對意外情況能迅速做出正確判斷，并給出正確、快速的指揮和處理。小區決定在小區內部安裝數字監控系統，達到維護社會治安和防止破壞的作用，及時地把一切可能發生的或即將發生的案件和險情的圖像資料傳送到監控中心，使監控中心的值班員可以把這些危害和隱患扼制在萌芽狀態，杜絕財產損失、確保人員生命安全。這也是為配合安全保衛工作，打擊現代犯罪行為提供有效法律證據的重要手段之一，以期能更好地為管理服務。現要求在小區內設置數個監控點，進行數字系統監控，以提高整個小區的安防水平。

二、 設計依據

· JGJ/T16-92 《民用建筑電氣設計規范》

· GB50254-259-96 《電氣裝置安裝工程施工及驗收規范》

· GB50169-92 《電氣裝置安裝工程接地裝置施工及驗收規范》

· GA/T75-94 《安全防范工程程序與要求》

· GA/T74-2000 《安全防范系統通用圖形符號》

· GB50198-94 《民用閉路監視電視系統工程技術規范》

三、 設計指導思想

本方案對安保系統設計的指導思想是：

· 先進性

系統在滿足建設方要求的同時，在系統配置、產品選型等技術性能、指標上應具有一定的先進性，應選用高質量設備并有一定的冗余度，充分考慮信息社會的發展趨勢，力求在相當長的時期內系統仍然具有先進性；

· 實用性

系統應具有實用性，操作簡單、維護方便，所開發的功能應能為用戶實實在在地使用；

· 可靠性

系統應有良好的可靠性，系統設備配置一般應為品牌成熟產品，能適應長時間連續工作；

· 兼容性

系統的控制主機應便于擴充和升級；各系統之間應能實現通訊與聯動，以提高系統整體的使用效果；

· 經濟性

系統應有最好的經濟性，在保證上述性能的前提下，優化系統設計、提高系統的性價比。

四、 系統設計

五、功能介紹 :

系統功能：

多畫面分割可以全面的對小區各個地區監控

視頻和音頻雙輸入遠程監控小區各個場地

圖象清晰流暢可有效的監控小區進出人員

軟件功能

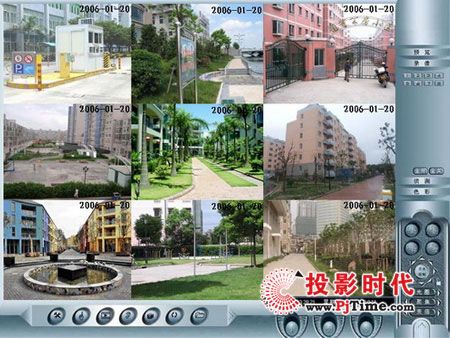

1 、 多畫面監視

    1/4/6/8/9/16 畫面分割模式，支持不規則畫面分割，可以通過簡單操作實現放大、還原、全屏、圖像交換等操作，可以通過拖放攝像機圖標實現對不同攝像機圖象的監視，簡單易用，并且可以拍照、設置圖像循環播放等。

2 、 錄象和回放

    新版軟件在錄象上做了很大的改進，新軟件在不播放的情況下也可以進行錄象，極大的節省了 CPU 資源，一臺 P4 電腦可以同時記錄 30~40 路圖象。

    為增強錄像的靈活性，軟件同時提供了多種錄象方式，有移動錄象、自動錄象、手動錄象、單個錄象、預置點錄象、報警錄象等。

    移動錄象 動錄象是當服務器檢測到現場發生圖象運動就自動把現場情況記錄下來（例如有人在攝象機前走過，服務器會自動記錄到本地計算機上）。

    自動錄象 自動錄象是指在軟件中設置服務器的錄象時間段，當客戶端軟件所運行的電腦系統時間進入設定的時間段后自動把這一時間段的圖象記錄下來。

    手動錄象 使用手動錄象方式時，只能通過人為地去控制才能起作用，即用戶設定某一通到為手動錄像機那么只有用戶去停止它，它才會停止錄像。

    單個錄象 右擊需要錄象的某一窗口，在彈出的菜單中選擇“單個錄象”軟件自動把此窗口的圖象記錄到當前設置盤符的 MP4_RecData 文件夾中。關閉的時候直接在彈出的菜單中單擊“停止錄象”即可。

    預置點錄象 是在軟件中預先設定攝象機的觀測點，當服務器接受到報警信號時觸發攝象機快速準確的回到預先設定的狀態。一臺球機一般最多可以設定 63 個預置點。

3 、 獨有的短信功能

    可以通過專用的手機短信息發送設備將報警信息發送到指定的手機號碼上，同時，用戶也可以通過普通手機發送短信息開啟或停止此功能。

4 、 動態 IP 功能

    當用戶使用 ADSL 等動態 IP 接入 INTERNET 時，只要用戶申請注冊，我們即可給用戶提供的相對靜態的“ IP ”地址，我們將贈送給用戶一個用戶名，用戶只要在我們的軟件中輸入我們提供的用戶名，即相當于輸入此用戶名相對應的視頻服務器的公網 IP 地址。（此功能相當于為用戶提供一個免費的靜態公網 IP ，目前只有本公司的視頻服務器具有此功能）

5 、 斷電后自動連接功能

     當軟件處在播放或者錄像狀態時，如果此時視頻服務器停止供電，那么軟件將停止播放圖象同時也停止錄像，但是如果視頻服務器正常供電后，軟件將自動連接服務器，同時恢復原來的播放及錄像，無須人工干預。

6 、 遠程控制

     遠程控制云臺的上下左右轉動，鏡頭光圈、焦距、變倍的調節，也可以控制遠程燈光的控制。

7 、 遠程配置

    遠程登錄到服務器上，配置服務器的各項參數，如修改用戶名，密碼， IP 地址，調節碼流等。對服務器，遠程升級，遠程重啟等。

8 、 狀態查看

    通過軟件可以查看某一服務器上有多少用戶在線，分別在觀看哪些通到的圖像，當前圖像的碼流是多少等信息 。

9 、 調節碼流

    根據實際需要設定視頻服務器的輸出碼流大小，支持定碼流和變碼流。

10 、 雙向語音對講

    即通過電腦可以與遠程視頻服務器的現成進行雙向的語音交流。

11 、 報警功能

    視頻服務器可以輸入８個報警信號開關，如紅外報警，煙感報警等，輸出４個報警信號開關，如警笛等。

12 、 多播功能

    在ＬＡＮ環境下，每一個攝像機允許無限多用戶同時訪問，并且只占用一個通道的帶寬
