概述

一、

    隨著社會的快速發展，人們對幼兒教育有了更高的要求。作為父母，將小孩托付給幼兒園進行教育，而心中卻時刻牽掛著小孩。作為幼兒園，也想盡可能的讓家長放心。而網絡監控系統的推出，給幼兒園以及家長在幼兒園帶來了一個驚喜，只要在幼兒園安裝一套網絡視頻監控系統，家長能夠上網看到孩子在幼兒園的各種情況。

    網絡視頻監控產品是最近幾年面世的第三代全數字化遠程視頻集中監控設備，利用它可以將傳統攝像機捕捉的圖像進行數字化編碼壓縮處理后，通過局域網、廣域網、無線網絡、Internet或其它網絡方式傳送到網絡所延伸到的任何地方，千里之外的網絡終端用戶通過普通電腦就可以對遠程圖像進行實時的監控、錄像、管理，不受時間與地域的限制。

二、系統設計

1、用戶需求

    在幼兒園的多個區域布設監控點。

    在幼兒園的監控電腦上，能對各個監控點進行監控、錄像，并能隨時查看歷史錄像資料。

    授權的家長及領導，通過網絡遠程觀看到指定班級的實時圖像。

    支持多人同時在線觀看。

    具有良好的擴展性，能方便地增加監控點及報警、對講、廣播等功能。

    操作簡便、功能強大、界面友好。

2.系統架構

    幼兒園網絡監控，要求能支持多人同時上網觀看，所有對帶寬要求普通企業的網絡監控系統要高得多。所以我們針對不同的帶寬條件設計了三種系統方案。



方案一、ADSL＋服務器托管

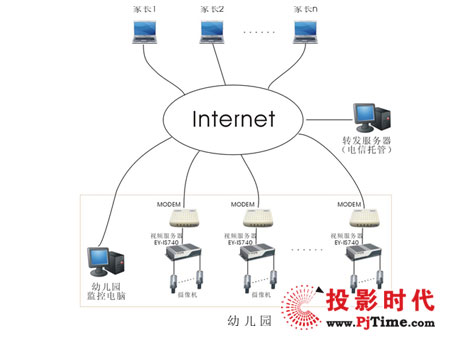

a、示意圖和系統架構

b、前端架構

    前端點是系統中的基層部分，包括攝像機、拾音器、視頻服務器或網絡攝像機等。對于監控點的硬件配置來說，以合理、可靠為主。

    ADSL上行帶寬只有512K，只能傳輸1路CIF分辨率的圖像，如果降低一點畫質及幀率，最多可以傳輸4路CIF分辨率的圖像。幼兒園需要拉多條ADSL線路，才能解決更多路圖像的傳輸。

c、轉發服務器

    由于ADSL帶寬很有限，無法支持多人同時訪問，所以必須設立一臺電腦服務器，安裝轉發服務器軟件，并將它托管到電信的機房，用于對前端的視頻信號進行轉發，這樣才能保證多人同時登陸觀看。托管的帶寬越大，支持同時訪問的人數就越多。如獨享50M帶寬可以支持約160人同時訪問。

d、幼兒園監控電腦

    在幼兒園可以配置多臺監控電腦，用于讓幼兒園的領導對園內的多路圖像進行監控、管理。在電腦中需安裝艾爾森中心管理軟件NVS Center 500。它用于集中管理各監控點的所有視頻服務器、網絡攝像機。所有監控點的圖像均可在監控主機上監控、錄像及查看歷史錄像資料。監控時既可同時監看多畫面，也可自由放大任意畫面，還可自如地控制各監控點的攝像機云臺轉動及鏡頭變焦。

方案二、5M光纖＋服務器托管

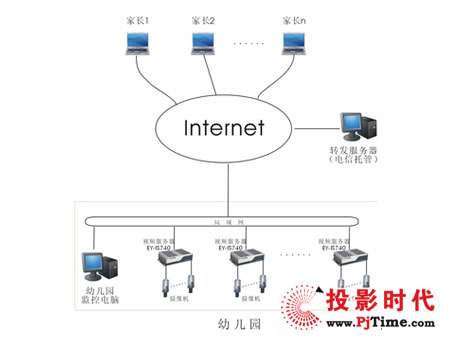

a、示意圖和系統架構

b、前端架構

    前端點是系統中的基層部分，包括攝像機、拾音器、視頻服務器或網絡攝像機等。對于監控點的硬件配置來說，以合理、可靠為主。

    5M的上行帶寬可以傳輸16路CIF分辨率的圖像，一般能滿足整個幼兒園網絡監控的要求。
c、轉發服務器

    由于帶寬只有5M，當多人同時訪問的人數超過16人，帶寬就不夠了，所以必須設立一臺電腦服務器，安裝轉發服務器軟件，并將它托管到電信的機房，用于對前端的視頻信號進行轉發，這樣才能保證更多人同時登陸觀看。托管的帶寬越大，支持同時訪問的人數就越多。如獨享50M帶寬可以支持約160人同時訪問。
d、幼兒園監控電腦

    在幼兒園可以配置多臺監控電腦，用于讓幼兒園的領導對園內的多路圖像進行監控、管理。在電腦中需安裝艾爾森中心管理軟件NVS Center 500。它用于集中管理各監控點的所有視頻服務器、網絡攝像機。所有監控點的圖像均可在監控主機上監控、錄像及查看歷史錄像資料。監控時既可同時監看多畫面，也可自由放大任意畫面，還可自如地控制各監控點的攝像機云臺轉動及鏡頭變焦。

方案三、50M光纖

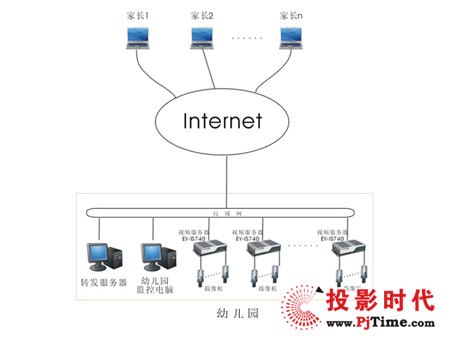

a、示意圖和系統架構

b、前端架構

    前端點是系統中的基層部分，包括攝像機、拾音器、視頻服務器或網絡攝像機等。對于監控點的硬件配置來說，以合理、可靠為主。

      50M的上行帶寬可以傳輸160路CIF分辨率的圖像，完全能滿足整個幼兒園網絡監控的要求。
c、轉發服務器

    由于需要支持多人同時訪問，所以必須設立一臺電腦服務器，安裝轉發服務器軟件，用于對前端的視頻信號進行轉發，這樣才能保證更多人同時登陸觀看。由于幼兒園自己的帶寬有50M，所以不必將轉發服務器托管到電信的機房，直接放在幼兒園內即可。50M帶寬可以支持約160人同時訪問。

d、幼兒園監控電腦

    在幼兒園可以配置多臺監控電腦，用于讓幼兒園的領導對園內的多路圖像進行監控、管理。在電腦中需安裝艾爾森中心管理軟件NVS Center 500。它用于集中管理各監控點的所有視頻服務器、網絡攝像機。所有監控點的圖像均可在監控主機上監控、錄像及查看歷史錄像資料。監控時既可同時監看多畫面，也可自由放大任意畫面，還可自如地控制各監控點的攝像機云臺轉動及鏡頭變焦。

網絡視頻監控系統主要功能

1、家長、領導遠程監控

    小孩的家長或幼兒園領導，在獲得授權帳號及密碼后，可以任何地方上網遠程登陸幼兒園的網絡攝像機，查看小孩在幼兒園生活情況的現場直播。

    具有完善的權限管理，每個用戶只能訪問相應的網絡攝像機。

    高級用戶可遠程控制前端攝像機的鏡頭變焦、聚焦，云臺轉動。

2、幼兒園內部監控、錄像、回放

    在幼兒園內部，可通過監控電腦對分布在多個監控點進行監控、錄像、抓拍及查看歷史錄像資料，互不影響。

    監控時既可同時監看多畫面，又可自由放大任意畫面，還可對多路視頻信號進行分組自動切換顯示。
    支持手動錄像、定時錄像、報警聯動錄像、移動偵測錄像等多種錄像方式，并具有預錄像功能。 查看歷史錄像資料時，可通過日期、時間、資料類型、服務器、通道等多種條件進行檢索。回放時支持快放、逐幀等播放方式。

    可控制前端攝像機的鏡頭變焦、聚焦，云臺轉動。

3、設備遠程管理

    可對視頻服務器、視頻解碼器、網絡攝像機等設備進行遠程設置、操作，憑借強大的網絡管理能力，系統能直觀、方便地檢測設備和線路的工作狀態。

4、用戶管理

可分配多個用戶，并對每個用戶的權限進行設置，也可隨時修改或取消某個用戶的權限。

5、可擴展功能

5.1、報警聯動

    艾爾森網絡視頻監控系統可以管理報警器的輸入節點，通過在視頻服務器或網絡攝像機上，連接紅外探測器等探測設備。當前端有報警發生時，監控中心不但有彈出信息及聲音提示，同時還能聯動相應的攝像機轉到對應的預置位并進行錄像，以及觸發前端發出聲光報警。

    艾爾森網絡視頻監控系統具有同時處理多任務能力，多個地方的同時報警都能及時處理。

    可連接紅外、門磁、煙感、氣感等多種探測器，支持常開、常閉型探測器，對報警進行手工、定時、周期性布防/撤防。

5.2、電子地圖定位

    系統支持電子地圖訪問，提供強大的空間分析和查詢功能，豐富的表達方式直觀地顯示結果。電子地圖系統根據系統結構分為多個級別顯示，通過點擊圖標可以顯示對應子圖，報警節點信息，視頻監控節點圖像等。下轄單位或監控節點產生報警時，在子圖上通過閃亮圖標等方式通知監控中心的值班人員。

5.3、監聽、對講

    系統本身已經具備了聲音監聽及雙向語音對講的功能。只需增加拾音器、音箱等音頻附件，即可使用。
支持一對一，或一對多形式的雙向語音對講。
