MCU多點控制器簡介

    MCU多點控制器是視頻會議系統的核心部分，它的作用相當于一個交換機的作用，它將來自各會議場點的信息流，經過同步分離后，抽取出音頻，視頻，數據等信息和信令，再將各會議場點的信息和信令，送入同一種處理模塊，完成相應的音頻混合或切換，視頻混合或切換，數據廣播和路由選擇，定時和會議控制等過程，最后將各會議場點所需的各種信息重新組合起來，送往各相應的終端系統設備。

    MCU主要處理三類數據：

    1． 視頻信號：主要由視頻處理器完成

    2． 音頻信號：主要由音頻處理器完成數據信號

    3． 數據信號:主要由數據處理器完成

    此外，MCU結構中網絡接口模塊和控制處理器也是必不可少的。控制處理器主要負責決定正確的路由選擇，混合或切換音頻，視頻，數據信號，并對會議進行控制。

    下面為大家介紹的是幾款主流的MCU產品。

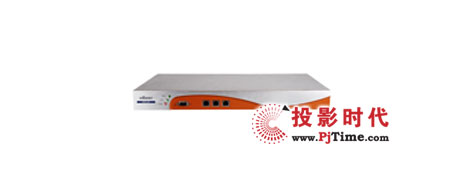

DSTMEDIA DST H.323 MCS 4000

    DSTMEDIA MCS 4000在繼承DSTMEDIA MCS系列產品出色性能和可靠穩定性的基礎上，采用了全新的系統內核和硬件平臺，在功能方面實現了質的飛躍，操作更加人性化，帶給用戶全新的應用模式，全面滿足用戶更高層次的需求。

高集成度的一體化解決方案－

   標準1U設計，集成了高性能的視音頻處理能力，可同時并發多組會議，高達96個與會會場。獨特的功能模塊化設計，有效的降低和保護了用戶的投資，靈活的實現各類解決方案

突出的網絡特性－

    基于QoS通訊質量保障，為多點視頻會議提供最基礎的保證。同時為適應不同網絡環境，提供對NAT網絡的兼容，以及多網口防火墻穿越

獨特的會議直播－

    無須投資終端設備，無須復雜的會議接入，只需要您的PC安裝客戶端播放器便可以輕松加入會議，收看和收聽會議實況，同時還特設會議直播密碼功能，保障直播的完全性

即插即用－

    適用于大眾化的管理和操作：MCS 4000產品面向大眾使用者，提供更加直觀和便捷的人機交互界面，您不必再為復雜的視頻會議管理煩惱，組建和召開視頻會議從此將變的簡單快捷

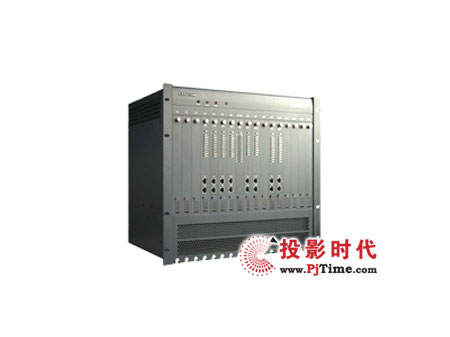

科達 KDV8000A多點控制單元(MCU)

    科達 KDV8000A是一款高可靠、高性能的電信級多點控制單元，采用分布式處理和嵌入式技術，具有強大的接入能力和豐富的功能模塊，兼容H.320、H.323協議，支持H.264編解碼和H.239雙流，支持廣泛的網絡協議，可靈活應用于各類視頻會議系統,并可全面支持高清（1080i/P、720P）視頻會議終端接入。

優異的設計結構

    模塊化結構：基于模塊化結構，具有14個業務插槽，可混插各類接口及功能模塊，具備良好的可擴展性，可實現平滑擴容。
    嵌入式設計：采用嵌入式操作系統，能有效防止病毒和黑客攻擊，保證系統安全和可靠。
    主控熱備份：主控模塊支持主、從熱備份，一旦主模塊發生故障，系統自動切換到從模塊，保障不間斷運行。
    電源熱備份：支持電源模塊冗余熱備份，任一電源模塊故障均不會影響系統供電。
    單板熱插拔：各業務單板支持帶電熱插拔，維護時無需斷電，保證系統持續運行。
    散熱系統：冗余散熱系統設計，保證系統7×24小時穩定運行。

強大的接入能力

    大容量接入：單機支持384路接入，可通過不同的模塊組合實現容量的平滑擴展，可多機堆疊實現更大容量接入。
    豐富的接口：支持E1、V.35、10/100M（FE）、1000M（GE）等多種網絡接口，還可支持PSTN語音接口。
    混網、混速：基于H.320&H.323雙協議體系，支持可選的碼率適配和媒體適配模塊，無需外置協議網關和媒體網關即可實現不同線路、不同協議、不同編碼速率、不同編碼格式的多個終端同時接入。
    多級級聯：支持多級MCU級聯組網，可實現主從MCU間的完全互連、互通和互控。
    多網段接入：通過多網段接入功能，可同時接入多個相互隔離的網段間的終端設備，在保證網絡安全的情況下實現跨網接入。

靈活的網絡特性

    內置代理：可通過內置代理提供防火墻和NAT的透明穿越，在對原有網絡配置影響最小的情況下實現系統部署。
    智能丟包恢復：支持視、音頻碼流的智能丟包恢復功能，通過丟包檢測和重傳機制來保證網絡擁塞時的會議效果。
    自動線路備份：當MCU與終端之間有多條線路相連時，可通過自動線路備份來保證任意一條線路中斷時的會議連續性，包括多條E1間的自動備份或E1與IP之間的自動備份。
    動態速率調整：可通過檢測網絡狀況動態調整視頻會議的碼率，以自動適應網絡性能，保證會議連貫性，提供更好的視音頻質量。
    碼流平滑發送：為避免突發性碼流造成網絡擁塞，MCU可通過平滑發送策略來調整終端的碼流傳輸速率，保證會議的穩定性。
    服務質量控制：支持DiffServ、IP Precedence等QoS功能，配合網絡的QoS策略，可保證擁塞網絡環境下的會議效果。
    終端碼流控制：無需某終端上傳碼流時，MCU可控制該終端停止發送碼流，從而有效節省網絡帶寬資源。
    衛星網絡適應：通過多種協議及碼流控制機制，可部署衛星視頻會議系統。

卓越的系統性能

    廣泛的兼容性：協議體系、視音頻編碼、網絡傳輸以及各類應用功能均嚴格遵循ITU-T、ISO/IEC、IETF、IEEE相關標準，可與業界主流廠商的MCU、終端等設備互連互通。
    全線編碼支持：全面支持ITU-T、ISO/IEC相關視音頻編碼標準，通過領先的H.264視頻編解碼技術和寬頻聲音處理技術，可提供高清視頻和高保真音效。
    完善的安全特性：通過嚴格的認證與授權機制保證用戶訪問、系統管理和會議調度的安全性，通過密碼鎖定、128位AES加密機制保證會議內容的安全性，通過內置防火墻保證系統設備的安全性。
電信級穩定性：借助于N+1備份、電源/主控的冗余熱備份、嵌入式操作系統、單板熱插拔等優異的設計結構，以及智能丟包恢復、自動線路備份等靈活的網絡特性，可保證設備及系統可靠運行，提供電信級穩定性支持。
    良好的可管理性：可通過完善的網管功能，實現界面化的系統配置與管理，具備完善的告警監測、在線診斷、故障恢復及日志記錄功能，保證系統的可配置性和可維護性。
    強大的調度功能：提供強大的會議調度支持，通過內置Web服務以瀏覽器方式進行本地或遠程登陸，借助于直觀簡潔的操作界面，實現靈活的在線管理與會議監控。

豐富的應用功能

    多畫面：提供4/9/16/N+1等各種多畫面組合模式，畫面可自動或手動切換。
    電視墻：可通過電視墻解碼模塊實現各會場視、音頻信號的高密集解碼輸出，提供高清晰的會議監控功能，每路信號可自動或手動切換。
    混音：支持多方混音功能，混音參與方可手動定制或智能選取，借助于混音功能可實現多方交互式會議和會前點名應用。
    雙視頻流：通過與終端配合可實現靈活的雙視頻流應用，類型及視頻分辨率等參數均可在會議模板中設定。
    數據會議：支持標準的T.120數據會議功能，實現電子白板、應用共享、文件傳輸、多方交談等數據協作應用。
    字幕：可通過會議控制軟件進行會議字幕的在線設置與管理，字幕內容可手動錄入或從文件中加載。
    內置網守：支持內置網守，提供注冊、地址解析、呼叫控制、帶寬控制、區域管理等標準的H.323網守功能，支持計費功能，可向Radius服務器發送計費和用戶認證信息。

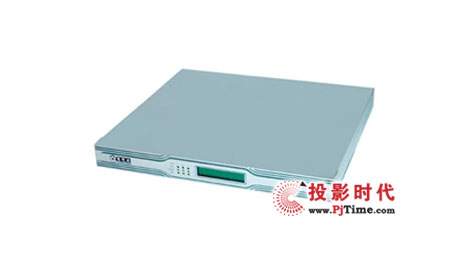

迪威視訊 FOCUS 6100 MCU

    FOCUS 6100是迪威視訊在FOCUS8600MCU基礎上，推出的專門針對IP網絡的多媒體接入交換平臺。

    FOCUS6100功能強大、技術先進、集成度高，易于維護使用。它集視頻會議、數據會議、流媒體服務器等功能于一身，支持多種視頻、音頻編解碼格式，可同時接入傳統視頻會議終端，支持終端接入速率64K~8M，支持H.239雙流功能，可以為各種不同需求用戶提供綜合視訊解決方案。FOCUS6100采用嵌入式實時操作系統，穩定可靠，可7×24小時不間斷運行。迪威視訊推出的FOCUS6100MCU為政府機關、軍隊、公安、電力、教育、醫療、金融、電信運營商、企業各領域的大型高檔次的多媒體通訊應用提供了綜合的解決方案。

性能特點

    嚴格遵循ITU-T H.323、SIP標準，可接入其他廠家的標準H.323/SIP設備。
    支持T.120協議，可以實現電子白板、文件傳輸, 應用共享等數據會議功能。
    支持H.239雙流功能。
    支持單播會議和組播會議模式，適應不同的網絡應用環境。
    支持MCU三級級連。
    支持廣泛的視頻編解碼標準。
    支持廣泛的音頻編解碼標準。
    可同時接入標清終端和高清終端，接入速率最低64K最高8M。
    多MCU的集中資源管理和統一的設備管理。
    支持不同碼率和編碼方式的速率適配。
    內置的網守程序。
    強大的穿越防火墻和NAT能力，擴展系統對網絡的適應能力。
    強大的多媒體錄播功能，可現場以流媒體廣播的方式將運動圖像、語音、電子白板等PC信息進行同步直播，也可以現場硬盤錄像后，進行VOD點播，點播時圖像語音、數據可同步播放。
    強大的電信級網管系統，可統一網管，也可分級網管，可實時顯示系統中所有的MCU和會議終端的狀態和相關信息，有配置管理、日志管理、實時告警、在線檢測、認證計費，在線升級等管理維護功能。
    獨創的全局會議模式，采用統一進行會議配置和群呼技術，對會議中的各MCU和會議終端并行呼叫，在多級MCU級聯組網環境中，可一次操作迅速召集會議，免除了在各MCU上分別進行配置召開會議的繁瑣。
    支持多畫面功能，4畫面、9畫面、16畫面等多種多畫面模式可選。
    嵌入式硬件平臺，系統穩定可靠，可24小時不關機連續使用。

技術參數

遵循標準

    系統標準                H.323，SIP
    視頻標準                H.261，H.263，H.263+，H.263++，H.264，H.264HD,MPEG2、MPEG4
    視頻分辨率              QCIF，CIF，4CIF，720p，1080i，1080p
    音頻標準                G.711，G.722，G.728，G.723，G.729，MP2，MP3，MPEG4 AAC
    數據會議標準            T.120，T.140
    雙流標準                H.239
    加密標準                H.235

終端接入能力

    24路8Mbps /32路6Mbps /48路4Mbps /96路2Mbps

數據會議能力

    支持電子白板、文件傳送、應用共享及多方交談等應用

LAN網絡接口

    速率：1000Mbps
    接口標準：IEEE 802.3
    連接器：1×RJ45

診斷維護

    提供分級診斷功能，支持故障告警、故障診斷、事件日志、配置日志等功能

遠程管理

    支持遠程網絡管理，支持遠程維護和升級
    協議標準：SNMP

電氣特性

    功耗：< 150W
    輸入電壓：AC 90－260V

電磁兼容特性

    符合ETS300 386-2和IEC61000-4-2、IEC61000-4-4等標準

環境要求

    工作溫度：0－50ºC
    存儲溫度：-25－90ºC
    工作濕度：10－90%
    存儲濕度：5－95%

可靠性

    MTBF：5萬小時

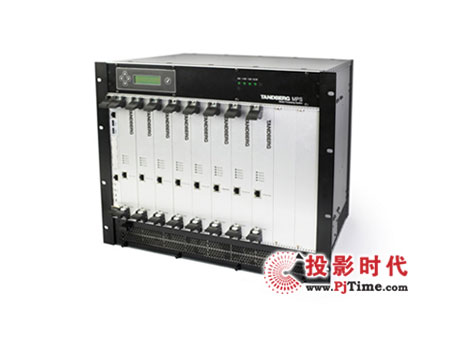

騰博(TANDBERG)多點控制器 MPS800

騰博多點控制器 MPS800

    騰博MPS800是一款高可靠性、高擴展性的大容量多點控制器，可兼作網關或作為支持高清(720p)功能的混合解決方案。MPS800堪稱是大型企業、公共部門、教育機構以及運營商的理想選擇。只需進行軟件升級即可在增加相應功能的同時，保障用戶的技術投資。

設計特點

 •   19英寸可安裝機架，狀態顯示以及CompactPCI 背板
 •   模塊化結構，可擴展至多個媒體處理板和網絡接口板
 •   簡化配置，即插即用技術
 •   同MCU, 網關或混合設備一般的靈活設計

 •   智能16:9制式, 可支持24個畫面觀看以及可選的自視功能
 •   支持高清(720p)

應用特性

 •   在一個或多個會議中連接多達160路視頻點和48路音頻點
 •   在分屏顯示和語音切換狀態下，支持H.264標準
 •   支持畫面自動分屏和XGA、VGA和SVGA的PC演示功能
 •   外部和內部以及呼叫者ID 密碼保護
 •   雙視頻流支持，可同時顯示演講人和演示內容
 •   同Microsoft Office Communicator以及IBM Lotus Sametime集成
 •   支持騰博Expressway™ 防火墻穿越技術

性能特征

 •   網絡選擇和協議支持： SIP, IP, ISDN and V.35
 •   帶寬速率：從56 kbps 到2 Mbps
 •   支持各種運營商的網絡和視頻設備
 •   提供最高標準的內嵌式加密技術
 •   自動降速功能可防止網絡中斷和保持持續通話

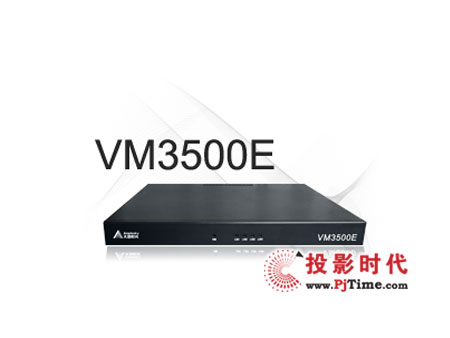

Amplesky VM3500E 型 MCU

    Amplesky VM3500E 型 MCU 是 天地陽光推出的一款企業級產品，秉承了 Amplesky® VM 系列 MCU 一貫的優良品質及功能，可實現高達 16 畫面的多種動態分屏切換控制，中文字幕功能，更具有優良的穩定性和小巧時尚的機箱外觀。整個產品采用更先進的工藝流程制作完成，性能卓越、穩定，是一款性價比極高的企業級視頻會議產品。適用于電信、政府、企業、教育、醫療等各個行業領域。

設計先進

          外觀典雅：銀色面板，黑色機身，外觀典雅，盡顯會議室豪華氣氛。
          體積小巧：標準 19 英寸 1U 硬件設備，可上機架。
          性能穩定：滿足 7×24 小時不間斷運行需求， MTBF 大于 120,000 小時。
          外觀典雅：銀色面板，黑色機身，外觀典雅，盡顯會議室豪華氣氛 。
          界面友好：操作界面秉承一貫的簡約風格，界面友好，無專業技術背景也能順利學會操作。

功能強大

    基本功能
          支持CIF、4CIF和XGA的視頻格式。
          支持G.711U/A，G.722，G.723.1，G.728音頻標準。

    分屏功能：單臺 MCU 最大支持 16 分屏

          支持 2 ， 3 ， 4 ， 5 ＋ 1 ， 3 ＋ 4 ， 7 ＋ 1 ， 9，8 + 2，12 + 1，16 多種動態
          分屏切換。

    中文會場名稱，滾動中文字幕

          支持靜態及動態字幕，方便用戶即時信息的傳遞。
          支持會場名稱顯示，方便用戶辨別不同會場。

    會議控制功能
          遠程攝像頭控制功能（FECC）。
          自動斷線重邀。
          支持召開混速會議。
          智能全路混音功能 。
          支持2組會議，實現多用戶，多角色 。
          支持導演模式，主席模式，語音激勵模式，連續出席等多種會議控制模式。
          會議模板、預約會議、即時會議等多種會議召集方式，隨心選擇。
          多分屏模式下任一分屏中的顯示會場支持手動控制、語音激勵和會場輪巡三種選擇方式。
          主會場輪巡功能，實時瀏覽各個分會場場景。
          廣播者輪巡功能，實現各個會場輪流發言。
          集中與分路靜音控制功能，屏蔽不必討論的會場聲音進入，減少噪音。
          互控級聯下，主會議開啟從會議自動開啟 。
          互控級聯下，主 MCU 可自動輪巡下一級 MCU 的每個會場 ( 單畫面 )。
          日志功能，記錄系統和會議操作過程。
          互控級聯下，主MCU多分屏可顯示下級會場終端。
          純語音終端接入會議。
          支持NAT穿越。
          支持H.245信令的終端申請發言。
          支持單播電視墻控制。
          主席會場看多畫面，其他會場看主席會場全屏畫面。
          H.239雙流時兩路都支持H.264編碼。
          具有系統管理員、會議管理員、會議預約者、組播接收者、超級管理員等不同權限用戶。
          具有監測診斷功能：可對視頻會議當中的網絡、終端做實時的監控和診斷。
          支持QoS設置，支持設置網絡適應性緩沖區和I幀請求頻率控制。
          支持H.261下組播功能；支持H.263+下組播功能。


    數據功能
          支持動態雙路視頻流的傳輸。


    安全特性

          支持標準加密（H.235, DES, AES)。

性能卓越

          兼容性強：完全兼容各種品牌的H.323標準的MCU、視頻終端。
          出色的網絡適應性： 多網口多路由技術實現跨接多個網段 。
          多種級聯方式：業內獨創的互控級聯功能，支持無限級級聯功能。
          先進的管理模式： 多角色管理模式，多級密碼保護使系統維護安全無憂；支持終端的管理權
          限，實現更加科學合理的使用終端資源；支持模板的權限管理，實現了模板的高效科學管理。

操作簡單

          全中文瀏覽器界面，通過網絡對設備進行遠程管理，機房操作不再是唯一必需。
          一鍵式群邀能使會議召集“輕輕一按，全部上線”。

安全可靠

          標準硬件集成、嵌入式操作系統結構，系統穩定可靠，無病毒感染之憂。

華平多媒體會議單元(MCU)AVC MCU-AM系列

    AM系列MCU是AVCON是針對中國視頻會議市場的特點和需求自主研發的系列產品，其獨到的MCU路由內置技術和異種網絡（網通與電信）互聯支持技術，使它可以滿足在中國互聯網特有環境下開會的特殊要求。

　　AM系列MCU是AVCON新近研發并投入生產的、專為中國中小企業構筑互聯網通訊的首選產品。并可通過多個該設備的并行處理，滿足大用戶量的視頻會議應用需求。

產品特點

·大容量負載能力
　　單個MCU能同時支持128路以上的并發流（受接入帶寬的限制）。

·優化、集連、容錯技術
　　支持三層MCU級聯、通過級聯可以減輕各MCU出口帶寬的壓力，各MCU支持網絡優化、容錯技術，當其中任一個MCU發生崩潰、斷電或遭受病毒攻擊等意外情況，其它MCU可接管已喪失功能的MCU，以保證系統的正常使用。

·均衡負載能力
　　多個MCU能相互進行負載均衡，通過智能判斷，自動給任一合法用戶提供負載最輕、網絡狀況最好的MCU進行數據轉發。

·路由式MCU
　　獨創的路由式MCU解決多路音視頻的分發控制技術，將每臺MCU成若干個邏輯處理分區以加快媒體流的中轉，并通過MCU數據包的分離處理使單路數據包中轉速度加快，在網狀MCU的尋址上采用類似路由的算法提高MCU的轉發速率，降低因級聯造成的延時。

·多網絡橋接技術，解決中國南北網絡互通
　　通過AVCON MCU服務器作特殊的內部數據中轉，輕而易舉地避開了電信和網通之間的網絡傳輸瓶頸，使得跨區域的數據交換更加順暢。

產品規格與技術指標

產品規格

外形	170mm×85mm×12.5mm
接口	1電源接口 220v
	3LAN接口
	2USB接口
	1VGA接口
	1COM口
	1Keyboard接口
	1Mouse接口
存儲部件	電子硬盤
擴展設備	1擴展PCI插槽

技術指標

網絡支持標準	支持TCP/IP,RTP/RTCP,動態IP,網絡地址轉移,網關,防火墻地址映射
網絡要求	任何基于IP的網絡: ADSL,SHDSL,VDSL,xDSL,Ethernet,TokenRing,FrameRelay,ATM
MCU所提供的服務集	視音頻上傳轉發
	文件上傳轉發
	白板上傳轉發
	屏幕視頻上傳轉發
單MCU轉發能力	視音頻最多轉發512路
	白板最多轉發256路
	屏幕視頻最多轉發512路
MCU工作模式	用戶上下行MCU可以分別定義
	可以指定內網的PC作為下行MCU
	支持2級備用MCU
	支持基于用戶網絡地址識別分配MCU
MCU 交叉連接	支持各種平臺的MCU對連
	支持合法互聯網地址方式連接
	支持動態IP地址用戶連接
	支持防火墻地址映射方式連接
	支持網關兼MCU建立連接
MCU級聯畫面損耗	無
延時	轉發延時10ms以內
	MCU級聯延時10ms以內
登錄管理	通過瀏覽器(IE5.0以上)方式

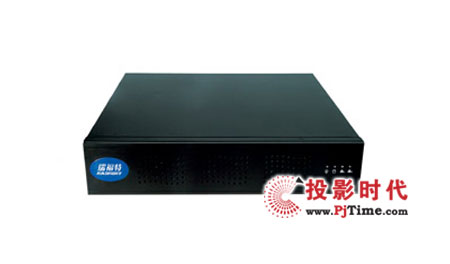

瑞福特多點控制器MCU SM-MCU-3000

　　SM-MCU-3000 作為瑞福特自主研發的第五代IP視頻會議多點控制器MCU（Multipoint Control Unit），SM-MCU-3000系列采用高度集成化設計，集視頻、音頻和數據通訊于一體，音頻流、視頻流、數據流傳輸穩定；其所使用的硬件設備外觀更高檔、接口更專業、散熱穩定性更好，電氣性能更優越、噪音更小；配合視頻會議終端，可以為用戶提供畫質清晰、動作流暢的視頻通訊，也可以為用戶提供音質清澈、語音連貫的音頻通訊，還可以為用戶提供遍布全球的數據即時通訊服務。

技術指標

• 通訊協議： RVCP 、H.323

• 視頻編解碼： RIVC（Radfort Intelligence Video Codec）、
  　　MPEG4、H.261、H.263、H.263+，H.264
  　　ITU-T H.239雙流功能。

• 音頻編解碼： RIAC（Radfort Intelligence Audio Codec）、G.711、G.712、G.723.1、G.722.1

• 用戶管理：可通過 Web方式實現

• 分辯率：支持QCIF、CIF、4CIF 、XGA、SXGA、VGA圖象分辯率

• 網絡接口： 100/1000M Base-T網絡接口

• 網絡媒介： DDN、ATM、SDH、VPN、衛星專線、ADSL等線路

• 電氣特征：交流電壓 220V±30%，　工作頻率 50H±10%

• 防火墻：跨越路由器及防火墻，保證系統安全

• 附加功能：支持128kbps～4Mbps的會議接入；支持MCU的堆疊和級聯，組播功能。

功能特性

　　單機最大并發 500 路用戶，250個會議室，通過組播和級聯，支持到上萬個終端。可以級聯形成高容量的電訊服務系統。支持分布式服務器擴展模式，可根據用戶量的大小及分布情況，選擇相應的服務器擴展模式。

　　⒈ 分布式服務器擴展：分布式服務器中包含 master 中心服務器和 Slaver 分服務器。 master 中心服務器：主要用于帳號管理，協調各分服務器工作，負責各分服務器負載均衡。 Slaver 分布式服務器：負責系統信息發送、轉發。

　　⒉ 分發式服務器擴展：分發式服務器是指，會議系統的數據被接入支持多播的局域網，通過分發服務器把這些數據分發給局域網內的所有用戶，但局域網的用戶的帳號信息、權限信息認證仍然由中心服務器完成。在不與外界聯系時，局域網內部也可以進行視頻會議。

　　⒊ 二級服務器擴展：二級服務器是指，會議系統的數據被接入支持多播的局域網，通過分發服務器把這些數據分發給局域網內的所有用戶，局域網的用戶的帳號信息、權限信息認證由二級服務器完成。在不與外界聯系時，局域網內部也可以進行視頻會議。

　　4.服務器備份：每個用戶及會議室支持多個 MCU 備份，當首選 MCU 由于各種不可預見因素而宕機后，備用 MCU 能立即接替首選 MCU 的工作，不影響會議的正常使用。

　　5.MCU 支持內、外網轉發：若將 MCU 服務器設置為內、外網地址映射，則當開會時，如果有些人要看的視音頻在本地網內，則 MCU 就會在內網進行視音頻轉發，不會將其發到外網中去，可以有效的節約帶寬資源。

　　6.基于 Web 的會議管理：提供基于 Web 的遠程會議管理功能，包括用戶管理、會議帶寬管理、會議預約、會議通知、會議參數設置等。

　　7.用戶管理： SmartMeeting 視頻會議系統可以靈活地添加、刪除可以使用會議系統的用戶信息，可以靈活地修改已有的用戶信息。

　　8.會議通知： SmartMeeting 視頻會議系統提供了方便的會議召集功能，用戶可以在進行會議之前通過電子郵件、手機短消息等形式向所有的會議參與者發送會議通知。

　　9.會議預約：通過 Web 管理系統，用戶可以預約某一時段的會議室，并對參加人數、會議類型等進行設定。

　　10.會議服務器集群管理：當一臺物理的服務器容量無法滿足客戶需求時，SmartMeeting 視頻會議系統可以通過會議服務器的集群管理系統實現多臺服務器的集群，保證更大規模用戶量的需求。
