系統需求

一、

    監控系統作為金融部門不可或缺的安全防范技術手段，在各金融部門的安全保衛工作中起到了重要作用。但從目前各銀行保衛部門所使用的技術手段現狀來看，110自動聯網報警系統與監控系統是兩個分割的、自成體系的安防系統，相互間缺少統一規劃和技術協調，不能有效實現網絡信息資源共享，因此也無法將報警圖像等信息及時的上傳至110報警指揮中心，同時，110自動報警系統平臺所具備的視頻監控功能尚未充分開發利用，其作用沒有得到全面發揮，造成了很大的資源浪費。

    110自動報警系統中增加視頻服務功能，就是對金融系統原有報警及監控系統進行整合，避免了重復建設、重復投資，為銀行網點安全防范提供多重保險，進而更加放心地以技術取代人工防范。

二、建設目標

1） 通過本期工程完成原有銀行營業網點的報警圖像遠程視頻傳輸系統再改造工程，實現警情視頻圖像上傳到110指揮中心，第一時間掌握現場情況，判斷警情種類，協助公安干警第一時間了解警情、處理警情、合理安排警力的出動。

2） 在收到各類報警（盜、搶或ATM燒、砸等）信息時，公安指揮中心能及時進行核實，做出應急處理和控制，將銀行人力、物力、財力的損失及由此帶來的社會影響降到最低點。

3） 公安指揮中心可通過查看銀行系統的實時錄像或動態檢測感知錄像，為案情偵破工作提供有利證據，為挽回銀行的經濟損失提供有利保障。

4） 公安指揮中心通過點播的方式對各銀行營業網點進行巡察，方便及時發現問題，做出快速反應，為出警贏得寶貴的時間，同時變被動接警為主動監管，取代更夫，減輕銀行經濟壓力，規避不必要的財務支出。

5） 避免因某種原因報警系統誤報警情，減少銀行系統及公安部門人力、財力的浪費。

6） 經濟性和效果相兼顧：對于銀行原有模擬系統的數字化改造，在保證實際效果的同時，充分利用原有監控、報警系統的一些設備，節省銀行系統資金投入。

視頻監控系統平臺設計方案


1. 平臺結構描述

1) 建立一套綜合的報警視頻監控管理平臺，依托網通VPN作傳輸通道，在監控終端上瀏覽各前端報警視頻信號，通過統一的界面控制所有的攝像機、視頻服務器等設備，實現本需求中的所有系統功能。

2) 平臺系統具有自動連接功能，當網絡中斷后再復通，管理平臺下的所有設備應能夠自動連接到監控系統并正常工作。系統必須具有可靠的安全機制，客戶端軟件應具有良好的操作界面，并具有圖像窗口、報警窗口、通信連接窗口、控制窗口等輔助界面。

3) 為了保證整個平臺的安全性和保密性，采用C/S專業級管理架構，實現視頻監控、錄像和錄像回放。

4) 平臺軟件的設計采用表現層、應用層和數據層等三層體系的標準化模塊結構進行設計，必須按照實用性、兼容性、靈活性、可靠性等基本的網絡管理要求進行構建。

5) 應具備較強的擴容性，能隨著前端接入點的增加對平臺進行硬件和模塊的擴容，并具有可以實現服務器集群的技術基礎。

6) 對前端圖像設備具備兼容性，包括對視頻服務器、報警主機等數字圖像設備的兼容；能夠實現多種模式的圖像采集、壓縮、顯示、報警聯動、控制、遠程存儲回放、遠程管理等。

2.平臺硬件

管理服務器：能為所有的警情提供統一的信息獲取、轉發和代理服務，并提供文件索引信息，當用戶遠程監控、回放圖像或查詢報警信號時，視頻轉發服務器應向用戶發送所請求的索引信息。

中心系統管理服務器（含報警處理管理、轉發、存儲）組成。各服務器根據用途和負荷可以合并使用。

報警管理服務器：為整個平臺的管理核心，負責對整個平臺的用戶權限、設備狀況、聯動策略、電子地圖、報警信息和操作日志等進行集中配置和管理。可用于采集和接受系統設備或報警接口提供的報警信息，并根據相關“單位”和“角色”的用戶配置進行分類、存儲、顯示和聯動操作。主要實現數字視頻流的集中管理功能，并為視頻轉發服務器提供相關視頻索引信息。存儲管理服務器管理的對象可以是PC服務器存儲設備，也可以是磁盤陣列或磁帶庫。

視頻監控系統設計方案

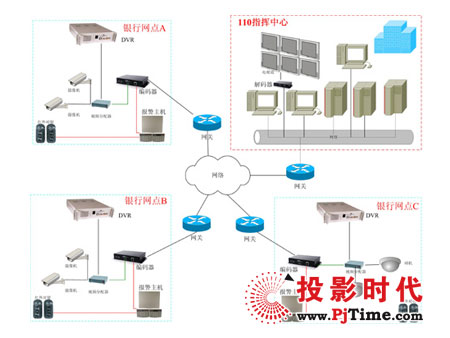

    整個系統是由原有報警平臺和原有的各個銀行自身報警監控系統改造升級而成，整個系統充分考慮到原有系統投資和現有系統的領先兩方面因素。整個綜合管理平臺是架設在網通VPN網絡上的全數字化集中管理平臺。

    銀行營業網點的重點是將報警的視頻圖像進行視頻整合，再通過網絡視頻編碼器將視頻圖像進行上傳。此項目中，各個銀行網點均選用網絡視頻編碼器進行視頻圖像網絡傳輸，利用原有正常工作的攝像機、紅外探測器、報警主機等設備，通過網通VPN專網完成此項目的遠程網絡改造。

    110指揮中心網絡接入此項目為VPN專網。110指揮中心為30兆光纖接入，結合報警圖像不是全實時、全部都上傳，按照概率來算，指揮中心可以滿足需要。

    110指揮中心主要配置有管理服務器（包含管理、存儲、報警處理功能）、網絡視頻解碼器、管理客戶端電腦、報警客戶端電腦等。

視頻監控系統平臺功能

1. 報警視頻圖像功能

1) 報警圖像在客戶端軟件及電視墻的實時顯示。

2) 實現網絡視頻監控系統的在線查詢和錄像回放，可以與實時瀏覽的圖像在同一個瀏覽平臺內進行回放。

3) 個性化的瀏覽布局可實現1-16路的視頻監控瀏覽，同時也可以保存布局，作為巡視組的組員實現輪詢。

2. 警務圖像功能
1) 可直接與報警設備進行連接，實現報警監控圖像上傳，便于進行警務處理。

2) 警情發生時，通過系統可直接把相關聯報警圖像進行顯示，也可以把相關聯的多級電子地圖協同顯示，鎖定出事點。

3. 控制功能
1) 遠程控制云臺、鏡頭等前端設備。

2) 實現錄像、報警信息等控制。

3) 實現報警信息聯動控制。

4. 管理功能
1) 所有設備進入系統后，自動在系統中被識別，并且有聲音提示。

2) 當警報上傳至110監控中心時，在客戶端上同時彈出此報警點關聯的電子地圖、實時圖像、網點結構圖、攝像機位置圖以及信息數據庫（包括報警網點名稱、主管支行名稱、負責人、聯系電話、職工人數、地址、隸屬派出所、所屬警區、保安人數、附近建筑、公交線路）等信息。

3) 當有多路警情同時出現時，系統采用分頁的方式排列報警信息，可通過下拉條查詢所有報警信息。

4) 所有鏡頭可通過關鍵字快速檢索、查詢。

5) 支持批處理錄像計劃與報警計劃設置。

6) 管理錄像存儲路徑、抓圖存儲路徑、界面顯示顏色。

7) 管理電子地圖、鏡頭、電視墻、巡視組等分配和使用情況。

8) 對系統員、操作員賬號、密碼和操作控制權限的初始化設定。

9) 用戶權限分級分權限管理。

10) 心跳管理，系統故障判斷與自恢復功能。

11) 實時日志將系統運行狀態在線體現。

12) 防衛轄區（各金融網點大廳、門口兩路圖像）全過程監視。

13) 圖像的遠距離傳輸和數據處理。

14) 防盜、防搶報警，無人職守設防及多種傳感器報警。

15) 巡更職守和應急處理。

視頻監控系統優勢

1、強大的報警監控聯動

    銀行網點的重要辦公地點及出口都裝有多個攝像頭和報警設備。用戶在軟件上啟動布防功能，設置辦公地點夜間有人闖入功能。

    CSVision系統支持前端鏡頭的移動偵測報警和開關量6路輸入3路輸出（I/O）報警；可以實現以下聯動報警反應：

1） 啟動服務器對報警的鏡頭圖像進行錄像。

2） 報警圖像輸出在電視墻或顯示器上。

3） 給所有登錄的客戶端發出一個消息提示。

4） 激活所有登錄的客戶端播放報警聲音。

5） 使客戶端彈出已設置報警時要顯示的鏡頭圖像。

6） 開關量報警的輸出，使鏡頭前端安置的警燈發出報警信號。

7） 通過Mail或PDA等方式把圖像傳到指定監控人員。

8） 報警信號上傳的同時，在客戶端軟件上同時彈出此點的所有相關地圖和數據庫信息，包括聯系人、電話、地址、保安人數、所屬警區等信息。

9） 對多路警報同時出現的情況，系統采用翻頁的方式保留報警信息，保證不丟警。

10) 所有鏡頭提供快速關鍵字查詢功能。

11) 提供批處理方式設置錄像條件。

2、多級矢量電子地圖、圖形化鏡頭管理

    用戶可根據監控區域繪制平面圖。在監控軟件里添加平面圖，即可將軟件里的鏡頭根據實際監控點拖放到地圖里的相應位置，方便用戶清楚監控區域內的監控點分布情況。用戶只需要在地圖上點擊要查看的鏡頭就能觀看到該監控點的圖像。

3、獨立布局和巡視組功能

    當監控點有上百個時，每個用戶所關心的監控點都不一樣。系統可為每個用戶量身訂制符合自己瀏覽的布局，每個用戶就無需每次登陸客戶端時還要尋找自己常要查看的幾個主要監控點的畫面。

    巡視組可以將多個主要監控點的畫面自動或者手動的輪巡，可為巡視組里的每個攝像頭定義輪巡時間。巡視組里不僅可以加入攝像頭還可以加入地圖，從而減少用戶對軟件的繁瑣操作。

4、地理位置管理鏡頭

5、錄像文件快照檢索

將長時段的錄像文件生成快照，方便用戶快速檢索到所需的錄像資料。

6、自適應濾波技術

7、去交織技術

    當監控畫面中的物體高速移動時，未經過去交織處理的畫面會出現模糊狀態。我公司的視頻服務器加入了去交織技術，將畫面中高速移動的物體也能清晰呈現。

8、強大分布式架構、多級聯網

    服務器可以擴容到無限級數，每級服務器負責其管理的前端攝像機圖像的實時瀏覽、存儲、控制及管理下一級服務器。單服務器同時轉發400路圖像。

9、合理的網絡流量分配與控制

10、系統冗余與備份

11、雙碼流錄像

    支持雙碼流技術。用戶可使用不同的碼流實時瀏覽和錄制圖像，優化使用網絡帶寬，控制瀏覽質量和存儲質量。

12、錄像文件轉換

    我公司采取獨立的編碼格式用于錄像，通過CSVision錄像播放器播放。為滿足客戶能使用常用的播放軟件播放錄像文件，在CSVision錄像播放器上增加了錄像文件轉換功能，可將錄像文件的格式轉換為AVI通用格式（壓縮格式有多種），方便客戶在任何播放器上觀看錄像文件。

13、心跳管理

    具有大型視頻監控系統不可或缺的心跳管理模塊。通過心跳管理，系統可以實現對設備、客戶端和分布式中央管理服務器工作上下文的監測。真正實現系統自診斷、故障切換、故障弱化。
