實現多功能控制的接口電路

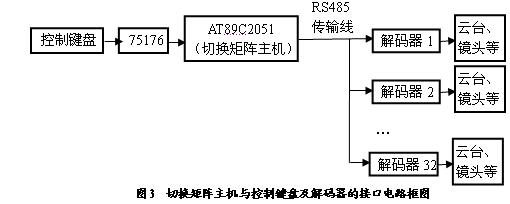

     多功能控制的實現是通過人機界面控制鍵盤，一方面實現對視頻信號的本地切換，另一方面實現對于云臺、鏡頭等的遠程控制。解碼器能是把控制碼轉換成模擬信號輸出，實現對云臺、鏡頭等的動作進行調整。然而解碼器不能直接接收鍵盤發來的控制信號，需要設計一個連接兩者的接口電路。這里利用AT89C0251的串行通信口進行通信實現接口。串口通信標準有RS-232C和RS-485。RS-232C是廣泛應用的串口通信標準，但數據傳輸速度慢（最快傳輸速度為20Kbit/s）、傳輸距離短(最大電纜長度為15m)、接口處各信號間容易產生干擾，并且只能進行一對一的通信。RS-485是一個多發送器的電路標準，一個發送器最多可允許驅動32個負載設備，RS-485的最大傳輸距離為1200m，最大傳輸速度可達10Mbit/s，它在遠程通信和多機總線系統中具有很大的吸引力。視頻監控系統中監控點與監控室的距離往往超過15m，且存在多點監控的問題，因此串行通信標準選用RS-485。本設計采用75176（ RS-485專用的收發芯片）完成RS-485標準接口通信。切換矩陣主機AT89C2051與控制鍵盤及解碼器的接口電路框圖如圖3所示。

    圖中控制鍵盤通過搖桿或按鍵發出RS485差分控制信號，經過75176收發器，將485差分信號轉換成AT89C2051可以接收的TTL電平信號。89C2051串口接收數據后，進行控制信號判斷，如為本地視頻切換控制信號則進行譯碼，變成對應地址碼，并在數據線寫入相應數據，實現對視頻信號的切換控制；如為遠程控制信號則轉換協議，發送TTL電平控制信號，再經75176把TTL電平信號轉換成可以遠距離傳輸?shù)?85差分信號，這個485差分控制信號就可以被解碼器接收，從而命令繼電器開合來控制云臺和鏡頭等的動作。
