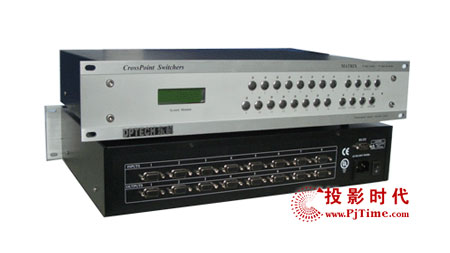

DPTECH 東科　MTVGA系列矩陣切換器

　　MTVGA系列矩陣切換器是專門為計算機視頻信號的顯示切換而設計的高性能寬帶矩陣開關設備，兼容復合視頻、S－視頻、分量視頻、HDTV、RGsB、RGBHV等信號格式，采用超寬帶技術設計（350M（－3dB）的滿載RGB視頻帶寬）與數字同步識別處理（DSIP）技術，具有連線簡便，體積小等特點，適于中短距離傳輸場合。其輸入、輸出端均為D-SUB HD 15針（VGA）接口�？蓪⒍嗦份斎胄盘柸我膺x擇一路或多路分別輸出給一路或多路顯示設備。

　　MTVGA系列矩陣主機面板上嵌有大尺寸彩色液晶顯示屏，可顯示設備各通道的切換狀態、輸入信號特性等信息，方便切換控制；控制方式包括面板手動控制、RS-232控制等方式。RS-232輸入、輸出，可多臺連接，便于擴展。通過隨機奉送的控制軟件，可控制矩陣切換、自動循環畫面切換等等。

　　MTVGA系列矩陣切換器均采用可機架安裝的標準機箱，具有多組全局預置，掉電自動保存功能，可廣泛應用于大屏幕投影顯示工程、電化教學、指揮控制中心、多媒體會議室等場合。

　　同系列產品： MTVGA-32*8   MTVGA-24*8   MTVGA-5*2   MTVGA-4*4   MTVGA-4*4A   MTVGA-8*2   MTVGA-8*4   MTVGA-8*8   MTVGA-8*8A   MTVGA-8*16   MTVGA-16*2   MTVGA-16*4   MTVGA-16*4A   MTVGA-16*8   MTVGA-16*8A   MTVGA-16*16

　　技術性能及指標：

輸入接口：    8路HD15PIN（VGA）   立體聲音頻
輸出接口：    4路HD15PIN（VGA）   立體聲音頻
帶寬：        350MHz(-3 dB)滿載
串擾：        -50dB@10Mhz
輸入阻抗：    75Ω
輸出阻抗：    75Ω
同步信號電平：1.0V – 5.0Vp-p,標稱值4V
控制端口：     RS-232,9針COM連接口
波特率：     2400，4800，9600
控制協議：    8位，1個停止位，無奇偶校驗
回波損耗：    -30dB@5MHz
最大DC補償： ±5mV-0
支持分辨率：  1600*1200以上
信噪比：      大于60dB
電源：       220VAC-240VAC，50/60Hz
功率：        100W
機架安裝：    標準U
尺寸：        48cm*30cm*(8-44)cm
重量：        5.5-15 kg
適用溫度：    -10-50攝氏度
適用濕度：    小于9%（無冷凝）
防震等級：    紙箱中ISTA/NSTA  1A
平均故障間隔時間（MTBF）：  30000小時
