DPTECH 東科RGB信號矩陣切換器

　　MTRGB系列矩陣切換器是專門為高分辨率RGBHV信號的顯示切換而設計的高性能寬帶矩陣開關設備，兼容復合視頻、S－視頻、分量視頻、HDTV、RGsB、RGBHV等信號格式，采用超寬帶技術設計（350M（－3dB）的滿載RGB視頻帶寬）與數字同步識別處理（DSIP）技術，特點為RGB帶寬高，接口損失小，便于和75-3以上同軸電纜連接，適于長距離傳輸環境。其輸入、輸出端均為5BNC（RGBHV）接口。可將多路輸入信號任意選擇一路　　　或多路分別輸出給一路或多路顯示設備。

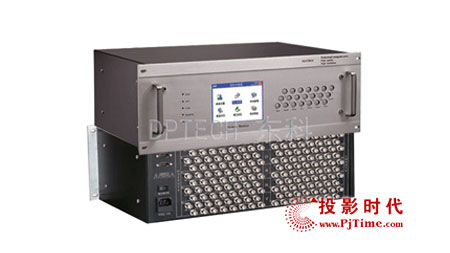

　　MTRGB系列矩陣主機面板上嵌有大尺寸彩色液晶顯示屏，可顯示設備各通道的切換狀態、輸入信號特性等信息，方便切換控制；在操作控制上，MTRGB系列矩陣切換器采用了多種切換控制方式，如：面板控制切換、RS232控制切換、紅外遙控切換（選配）鍵盤控制切換（選配）。RS-232輸入、輸出，可多臺連接，便于將來擴展。另通過隨機奉送的控制軟件，可控制矩陣切換、自動循環畫面切換等等。

　　MTRGB系列矩陣均采用可機架安裝的標準機箱，具有多組全局預置，掉電自動保存功能。可廣泛應用于大屏幕投影顯示工程、電化教學、指揮控制中心、多媒體會議室等場合。

　　同系列產品： MTRGB-4*4   MTRGB-8*4   MTRGB-8*16   MTRGB-16*4   MTRGB-16*8   MTRGB-16*16   MTRGB-16*16A   MTRGB-24*8   MTRGB-24*16   MTRGB-24*24   MTRGB-32*8   MTRGB-32*16   MTRGB-32*32   MTRGB-32*64   MTRGB-48*16   MTRGB-48*24   MTRGB-48*32   MTRGB-48*48   MTRGB-64*16   MTRGB-64*32   MTRGB-64*64   MTRGB-128*64

　　技術性能及指標：

輸入接口：    8路5BNC(RGBHV）  立體聲音頻（選裝）
輸出接口：    8路5BNC(RGBHV）  立體聲音頻（選裝）
帶寬：        350MHz(-3 dB)滿載
串擾：        -50dB@10Mhz
輸入阻抗：    75Ω
輸出阻抗：    75Ω
同步信號電平：1.0V – 5.0Vp-p,標稱值4V
控制端口：    RS-232,9針COM連接口
波特率：      2400，4800，9600
控制協議：    8位，1個停止位，無奇偶校驗
回波損耗：    -30dB@5MHz
最大DC補償： ±5mV-0
支持分辨率：  1600*1200以上
信噪比：      大于60dB
電源：        220VAC-240VAC，50/60Hz
功率：        100W
機架安裝：    標準U
尺寸：        48cm*30cm*(8-44)cm
重量：        5.5-15 kg
適用溫度：    -10-50攝氏度
適用濕度：    小于9%（無冷凝）
防震等級：    紙箱中ISTA/NSTA  1A
平均故障間隔時間（MTBF）：  30000小時
