一、系統概述

    當今，重視現代教育技術對教育產生的影響，大力推進教育現代化是世界教育發展的主流。我國在運用現代教育技術手段整合教學的過程中，已取得了相當成效。采用先進的教學手段，提供全新的教學環境，來設計教學活動，已經成為市場的趨勢所在。

    隨著現代化教學系統在各大院校的不斷推進，傳統的方式已經不適應現代化的需要 ，集多功能教室系統、多媒體教學系統、演播系統於一體的新型現代化教育體系在教育行業得到了日益廣泛的運用。作為一種新型的教育形式和現代化教學手段，多媒體技術給教育行業帶來了新的機遇。

二、用戶需求

整個系統要高效率的完成教學任務，結合各個系統，充分發揮各個系統的功能，實現現代化的教學。

（一） 多媒體顯示系統：

多媒體顯示系統由高亮度、高解析度的液晶投影機和電動屏幕構成；完成對各種圖文資訊的大屏幕顯示。

（二） A/V系統：

A/V系統由計算機、DVD、VCR（錄像機）、實物展臺、功放、音箱等A/V設備構成；完成對各種圖文信息（包括各種軟體的使用、DVD/CD碟片、錄像帶、各種實物、聲音）的播放功能；實現多媒體電教室的現場擴音、播音，配合大屏幕投影系統，提供優良的視聽效果。

（三） 智能型多媒體中央控制系統：

采用目前世界上檔次最高、技術最成熟、功能最齊全，用途最廣的美國CRESTRON（快思聰）中央控制系統，該系統是目前世界上最先進的中央控制系統設備。實現多媒體電教室各種電子設備的集中控制。

• 要求操作簡單、人性化、智能化；
• 要求整個系統可靠性高；
• 盡量多的體現出各種設備的卓越功能，讓所有設備工作在最佳狀態，發揮設備的最大功效；
• 能夠控制投影機，進行開/關機、輸入切換等功能；并實現屏幕的上升、停止、下降功能；
• 能夠控制DVD、VCR進行播放、停止、暫停等功能；
• 能夠控制實物展臺進行放大、縮小等功能；
• 能夠控制音量，進行音量大小的調節功能；
• 能夠?qū)崿F(xiàn)音視頻、VGA信號自動切換控制功能；

（四）設備清單：

整個系統的設備清單（含控制方式分析）如下：

三、產品清單

根據上述設備情況，列出快思聰中央控制設備清單及說明：

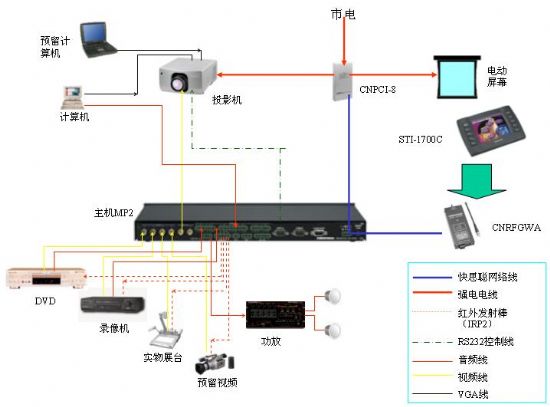

四、系統示意圖

五、功能描述

通過安裝以上快思聰中央控制系統，能夠輕松的實現智能化、人性化的現代化教學：

1. 多媒體顯示系統的控制：

• 通過主機後的串口（RS232/RS422/RS485埠），控制投影機的所有功能，如開/關機、VIDEO/VGA輸入切換等；并且能夠自動實現關聯動作，如關閉系統時，自動將投影機關閉；

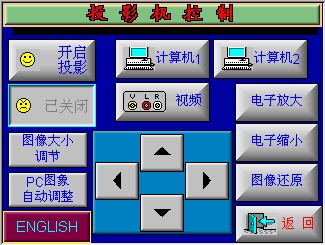

  STI-1700C - 投影機控制菜單

• 通過控制投影機的輸入切換（VIDEO、VGA 1、VGA 2），實現對視頻圖像、計算機圖像、預留計算機圖像的切換；

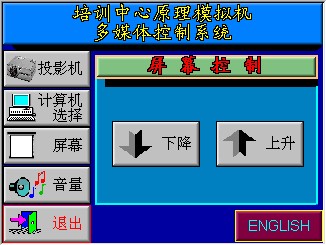

• 通過CNPCI-8（8路強電繼電器），控制屏幕的上升、下降、停止；并且能夠自動實現關聯動作，如投影機開時，螢?zāi)蛔詣酉陆担�投影機關時屏幕自動上升。

2. 實現A/V系統的控制：

• 通過主機後的IR（紅外）控制埠和IRP2（紅外發射棒），控制DVD（錄影機、實物展臺）的所有動作，如播放、暫停、停止、快進、快退、上一曲、下一曲、菜單、上/下/左/右等；并且可以自動將DVD錄像機、實物展臺）的圖像切換到投影機，投影機自動選擇視頻輸入，自動將DVD錄像機、實物展臺）的聲音切換到功放；
• 通過主機內置的音頻切換模塊，自動切換DVD、VCR、計算機的音頻輸入；通過主機內置的音量控制模塊，控制功放輸出音量的大小；
• 通過主機內置的視頻切換模塊，自動切換DVD、VCR、實物展臺、預留視頻的圖像到投影機；

通過內置視頻切換模塊的視頻感應功能，可以準確的實現系統對DVD、VCR、實物展臺的自動開/關機功能。
