【#專業拼接新選擇】邁拓維矩全新一體式拼接處理器已上線!支持最高8進24出HDMI信號，4K超清拼接，畫中畫/跨屏疊加任性玩!純硬件架構穩如磐石，斷電記憶+APP/板控輕松切換。指揮中心、高端展廳、智能會議全適配，無縫大屏從此告別雜亂線纜!工程師直呼“高效神器”～

通過純硬件FPGA+嵌入式架構設計，實現以下功能特性：

    1. 高效信號調度

    輸入/輸出能力 ：4路4K@25Hz輸入+4路1080P@60Hz輸入+24路1080P@60Hz輸出。單臺設備至多24個輸出接口，適用于各種小型化、輕量化等場景，性價比之選

    低延時傳輸 ：輸入到輸出全程延時<40ms，場景切換延時<30ms

    多窗口管理 ：單屏支持≤9窗口顯示，整屏實現9×N層畫面疊加(N為拼接屏數量)

▲ 設備接口拓撲示意圖

    2. 多種顯示模式

3. 系統級工業設計

    散熱性能 ：1U機身內置多級散熱風道，支持-20℃~55℃寬溫運行(符合工業監控場景需求)

    遠程運維 ：Web控制+APP端實時預監回顯，支持固件OTA遠程升級

    音頻處理 ：FPGA音頻解嵌芯片，HDMI音軌可獨立輸出至3.5mm接口

    4 . 標配實時預覽回顯

    全平臺覆蓋 ：支持PC軟件和安卓APK同步顯示

    全局低延時傳輸 ：采用FPGA協議棧同步技術：預監畫面延時 ≤ 0.5秒回顯同步誤差 ≤1幀

    硬件獨立通道 ：設備帶有一路HDMI輸出接口，實時展示所有端口畫面情況

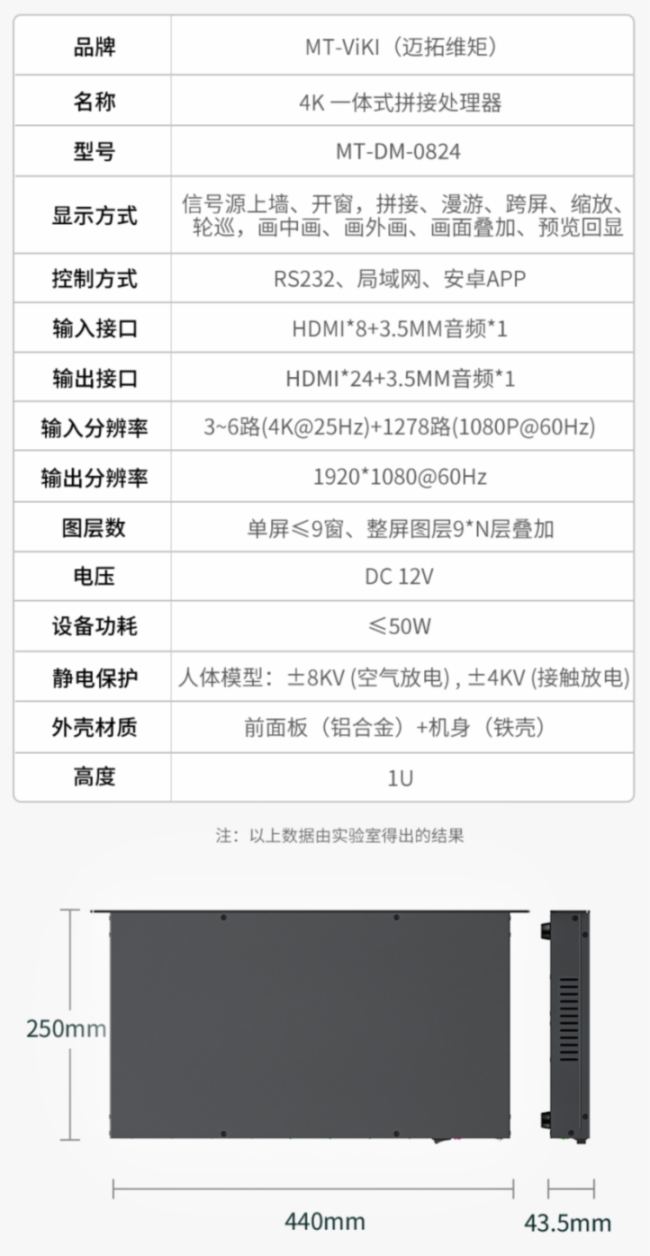

5、 技術參數總覽

優勢總結

    1.純硬件架構 ：無操作系統，杜絕卡頓/死機風險(Windows系統設備藍屏率>3%)

    2.像素級精度 ：信號窗口定位誤差<1像素，適配醫療/軍事級場景

    3.3層監管 ：輸入源狀態檢測LED指示+軟件預監回顯+APP即時反饋
