近年來，隨著物聯網、云計算、人工智能、元宇宙等產業興起，我國新型顯示產業呈現高速增長態勢，Mini/Micro LED顯示市場正式邁入產業爆發階段。

面對蓬勃發展的MLED市場，業內產品還存在亟待解決的工藝與成本問題。

    1、工藝難度問題

    LED顯示模組要往更小間距發展，其制作過程的難度和復雜度均會增加。例如更小間距的顯示屏，單位面積里面的LED發光芯片數量將會成倍增加，這對LED顯示模組的PCB鉆孔和Layout的制作提出了更高要求。

    2、生產成本問題

    往更小間距發展，相同尺寸顯示屏需要的發光芯片數量會增加，所使用的PCB板的層數也會增多，生產成本也將進一步增加。

    為了改善以上問題，LED顯示行業引入了虛擬/亞像素屏體設計方案。它可以通過動態子像素渲染技術，實現更高分辨率顯示，帶來更好的顯示效果。

    什么是動態子像素渲染技術

    要了解動態子像素渲染技術，首先需要了解什么是子像素。

    簡單來說，我們將LED屏上每個發光單位叫像素點，它是由RGB三種顏色的發光芯片組合而來，像素點中單個顏色的發光芯片就叫作“子像素”。

    普通實像素中，RGB三個子像素一般由上到下呈一字排列。與常規的實像素顯示技術不同，虛擬/亞像素屏中的每個像素點只包含一個或兩個子像素。通過借用相鄰像素點內的子像素，可以合成RGB像素點，從而實現圖像的渲染和顯示。

    目前，LED顯示市場主流的虛擬/亞像素屏體排布方式為三燈、四燈及基于其變化的排布。以常見的四燈RGGB、三燈Delta1縱向排布為例，我們來看看采用動態子像素渲染技術的虛擬/亞像素顯示屏顯示原理。

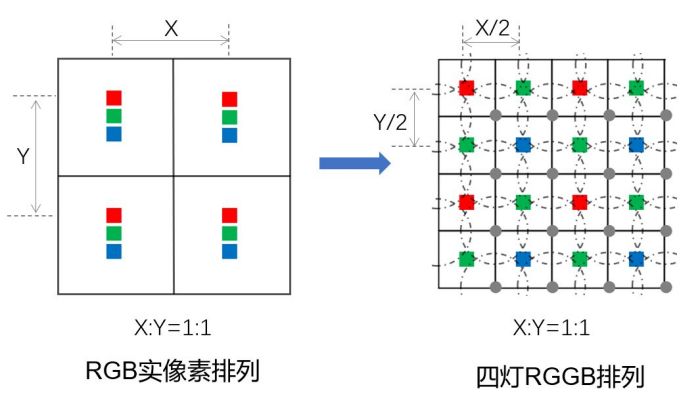

    1、四燈RGGB動態子像素渲染技術原理

    如上左圖，實像素排列中，每個黑色框內的RGB三個子像素組成一個完整像素進行內容顯示。

    如上右圖，以四燈RGGB排列為例，每個黑色框內只有一個子像素，通過先進的動態子像素渲染技術，可根據圖像內容靈活借調周邊子像素，使得1個子像素可以實現完整的像素內容顯示。對比實像素，在四燈RGGB排列時，每個(RGB)像素只增加一個子像素(G)的情況下，可以實現4倍增的顯示效果。

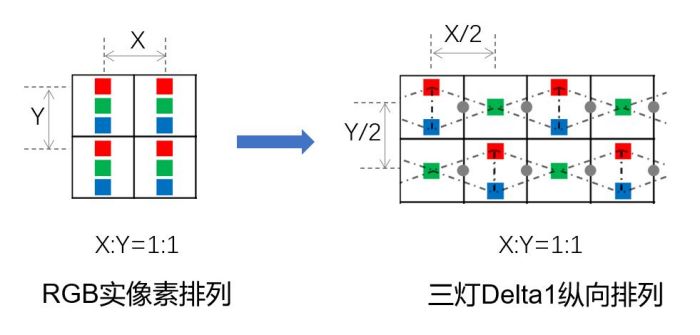

    2、三燈Delta1縱向動態子像素渲染技術原理

    如上右圖，以三燈Delta1縱向排布為例，每個黑色框內有一個或兩個子像素，通過動態子像素渲染技術，靈活借調周邊子像素，使得一個或兩個子像素可以實現對應位置完整的像素內容顯示。相比實像素，更改每個(RGB)像素中子像素的相對位置，可以實現橫向或縱向2倍增的顯示效果。

    動態子像素渲染技術有何優勢

    1、分辨率倍增

    同尺寸下，改變子像素的排列方式及數量，采用動態子像素渲染技術的屏體可以做到更小間距，更大分辨率的顯示。

4燈RGGB排布實現4倍的顯示分辨率提升

    2、工藝簡化、功耗降低

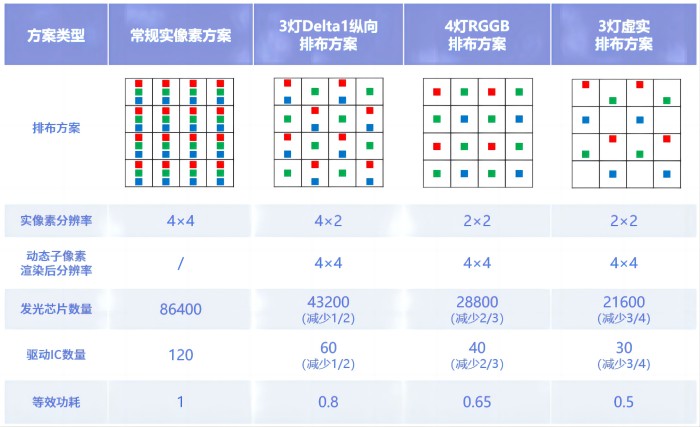

    以常見的P0.9 COB燈板為例，對比以下四種方案的發光芯片及驅動IC數量情況：

    (*數據環境說明：以上為150*168.75mm、45掃、4組數據的P0.9實像素和動態子像素渲染后P0.9不同排布燈板情況，不同設計下數據可能存在差距)

    可以看出，在同等分辨率下，相比實像素，采用動態子像素渲染技術的屏體所用發光芯片及驅動IC數量大幅減少。同時改善了PCB布線及驅動IC排布的復雜程度，有助于提升燈板制造良率、降低生產成本。顯示屏的溫度和功耗也得到了大幅改善。

    3、顯示效果提升

    虛擬/亞像素屏體雖然減少了發光芯片和驅動IC數量，但依然具有LED顯示屏寬色域、高亮度、高對比度的優勢。

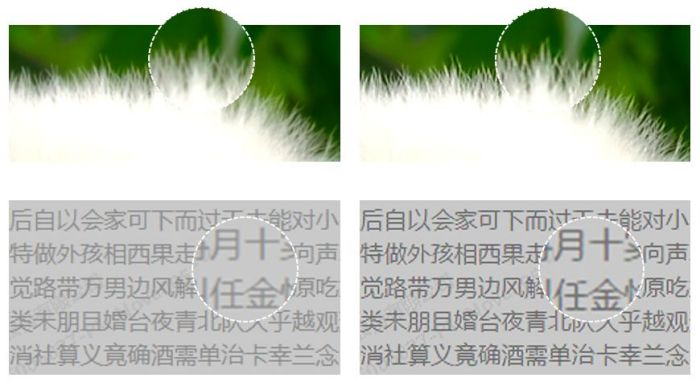

△ 像素增強前 —— 像素增強后 △

    綜上，動態子像素渲染技術可以為LED顯示屏帶來倍增的顯示分辨率，配合特有的像素增強算法及其他畫質算法，能夠提升虛擬/亞像素屏體的顯示質量。

    Voury卓華是業界領先的大屏幕顯示及拼接控制整體解決方案提供商，始終堅持以客戶為中心，并在深圳成立全資子公司卓華威視(深圳)技術有限公司作為核心主導產品的生產基地，引進先進的生產設備、開拓技術研發，使得Voury卓華具備了較高的專業化生產和協作配套的能力，擁有技術專利產權數十項，通過高新技術企業和軟件企業認定，先后獲得了ISO9001質量管理體系認證、ISO14001環境管理體系認證、GB/T 28001職業健康安全管理體系認證;多次獲得LED十大品牌、LED優秀品牌大獎;全國LED行業質量領先品牌稱號、全國質量誠信標桿典型企業稱號、全國質量信得過產品稱號，擁有信息系統集成三級及音視頻集成一級資質、取得了AAA商務誠信等級評價認定等資質。Voury卓華可以向市場提供性價比較好、品質精良的產品和服務。

    Voury卓華不斷的進行技術和產品的創新迭代，推出的COB封裝LED顯示屏，采用先進的COB封裝技術，與SMD表貼封裝LED顯示屏相比，擁有更高的對比度、更好的防護性能、更高顯示分辨率，使用過程更穩定、安裝維護更方便、效果更佳。該產品使用的創新技術眾多，先后取得專利產權數十項;在服務、管理創新上，Voury卓華創新建立并推出首創唯一“三級保姆式”服務體系，為客戶提供從省級、地市級到區縣級三級7×24小時全天候售后服務體系，并承諾重大活動提供免費現場保障。

    面向未來，Voury卓華將一如既往地站在技術革新的最前沿，把握大屏幕拼接顯控系統的未來，站在行業變革的高度思考顯控系統的走向;作為COB顯示屏制造商，Voury卓華很樂意為大家解決有關于COB顯示屏的問題，有問題歡迎大家前來咨詢!

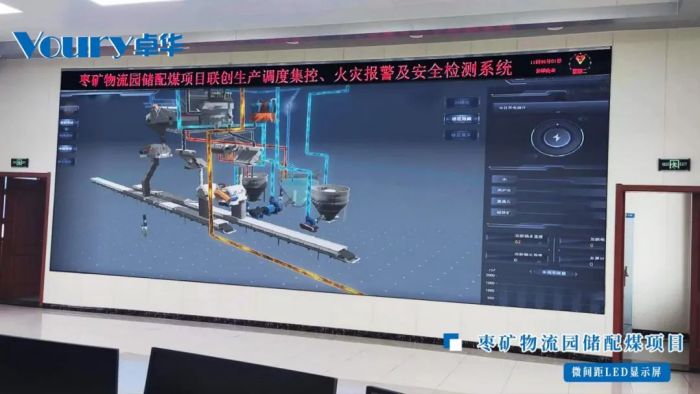

    Voury卓華LED顯示屏應用于棗礦物流園

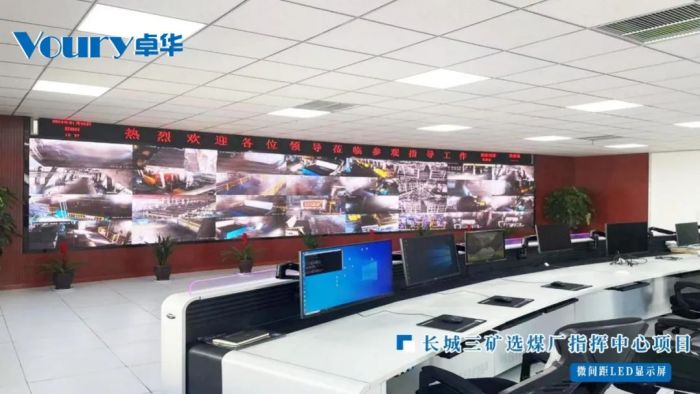

Voury卓華LED顯示屏應用于長城三礦

Voury卓華LED顯示屏應用于鶴壁寶山智能園

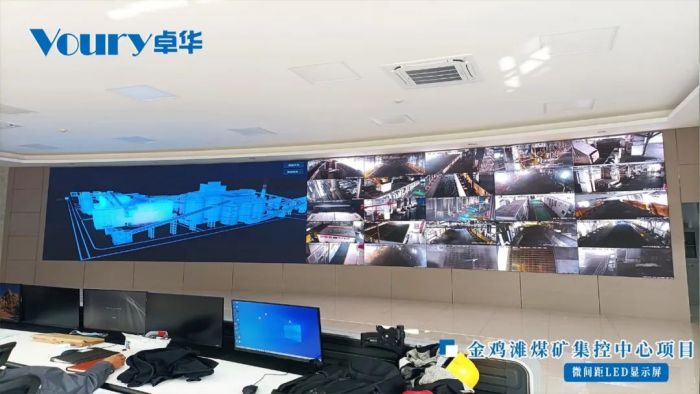

Voury卓華LED顯示屏應用于金雞灘煤礦
