雷曼光電在前瞻性開展玻璃基板相關技術和工藝的研究并在去年10月正式發布全球首款PM驅動玻璃基Micro LED顯示屏后，當時市場并未意識到這一探索有可能打開一個全新的競爭賽道。通過對PM驅動玻璃基技術的創新應用，能夠打造在節能、溫升且能進一步降低成本的高性價比產品，是未來推動Micro LED大尺寸顯示產品走進消費端的重要入口。

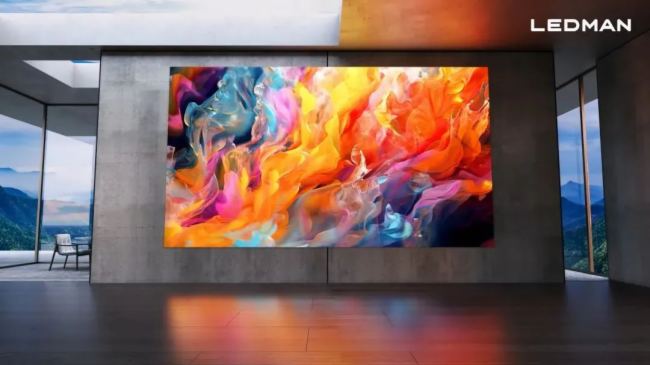

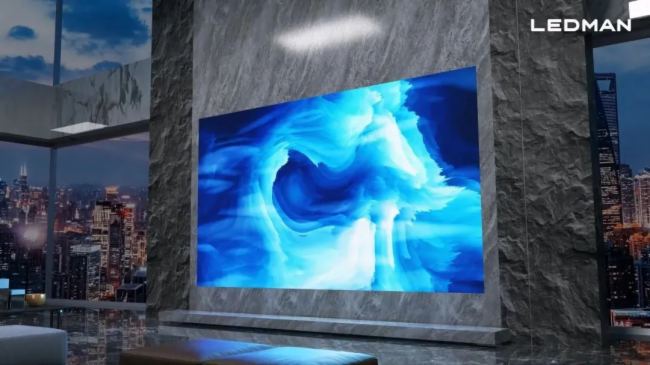

    由于PM驅動玻璃基顯示面板在成本和性能方面的突出優勢，雷曼光電已開始探索將其應用到會議、教育、家庭巨幕等商用與消費領域場景。在家庭市場，雷曼光電率先推出了220英寸玻璃基Micro LED 4K家庭巨幕顯示墻。

為什么是玻璃基板？

    LED發光芯片面積縮小是Micro LED大尺寸顯示產品降低成本的有效路徑。目前，PCB基板已經接近其能夠采用的LED發光芯片尺寸的極限，而玻璃基板則能夠實現更小尺寸LED發光芯片的封裝，將可以明顯降低LED顯示產品的成本;另外，運用雷曼獨有的PSE像素引擎技術，用更少的LED發光芯片數量以及更少的驅動IC數量即可達到與原有產品幾乎相同的分辨率。

    也就是說，雷曼下一步的Micro LED大尺寸顯示屏，不僅可以用上更加便宜的玻璃基板，還可以用上更小尺寸更加便宜的LED發光芯片、并且LED小微芯片的用量也將明顯減少，這一通組合拳下來，Micro LED顯示產品的降本之路終于有跡可循了。

    當然，Micro LED芯片在微縮過程中也面臨諸多挑戰，如峰值效率降低和刻蝕側壁損傷，采用側壁修復和DBR技術是提高發光效率的關鍵。同時，微縮還會影響內量子效率，提高晶體質量、減少缺陷和優化載流子傳輸是提升寬溫下發光效率的重要策略。

堅定走PM+玻璃基+Micro LED技術路線

    在市場上，針對Micro LED顯示屏的基板與驅動搭配，已經出現了多種新方案。AM驅動+玻璃基板方案有獨立控制像素、低閃爍、高效低功耗等優勢，但在遷移率、關態漏電流、功耗、成本等方面也存在一定的技術挑戰。當涉及到拼接大屏時，TFT玻璃基板還需克服側壁走線技術、厚銅技術等難題。

    而PM驅動+玻璃基板方案則是一種創新的技術路線，通過行列掃描方式點亮Micro LED屏幕，驅動控制方面雖采用相對成熟的矩陣結構，但也面臨玻璃基板巨量通孔、線路制備、工藝選擇、應力卸除、板面矯平等一系列技術挑戰。

    為將Micro LED顯示屏快速推向市場，雷曼光電早在五年前就立項研發PM驅動結構+玻璃基板的創新方案，并突破了諸多技術和封裝工藝難題，以雷曼獨特的先進COB封裝工藝成功完成了一系列試產流程。

    目前，雷曼光電已實現PM驅動玻璃基Micro LED顯示面板小批量試產。該款產品未來將應用于雷曼智慧會議交互顯示系統、雷曼智慧教育交互顯示系統和雷曼超高清家庭巨幕墻等系列超大尺寸Micro LED顯示產品及解決方案中，全方位滿足未來專用顯示、商用顯示、家用顯示等領域的多場景低成本、低能耗使用需求。
