很多人都聽說過NFC這個功能，卻不知道具體在什么場景可以用到它。

    Near Field Communication（簡稱NFC），是一種近距離無線通信技術。也就是說，只要將兩個支持NFC的設備靠近，無需數據線等工具，就能實現快速的數據傳輸和交互。

    它可以在考勤門禁、工業平板、車載中控等多個應用領域進行近距離無線通信，實現身份識別、信息讀取等功能，在物聯網時代具有極大的發展前景。

01

LCD NFC In-cell屏內集成解決方案

    實際上，傳統的手持終端PDA（掌上電腦）、智能NFC讀卡產品是存在一些問題的。

    市面上現有的NFC讀卡產品多從獨立的NFC刷卡區域或整機背面進行刷卡，單獨的NFC天線區域占用整機空間，增加整機厚度，難以迎合電子設備集成化設計需求，背面刷卡又因NFC天線位置模糊，刷了半天沒刷上，影響用戶體驗感。

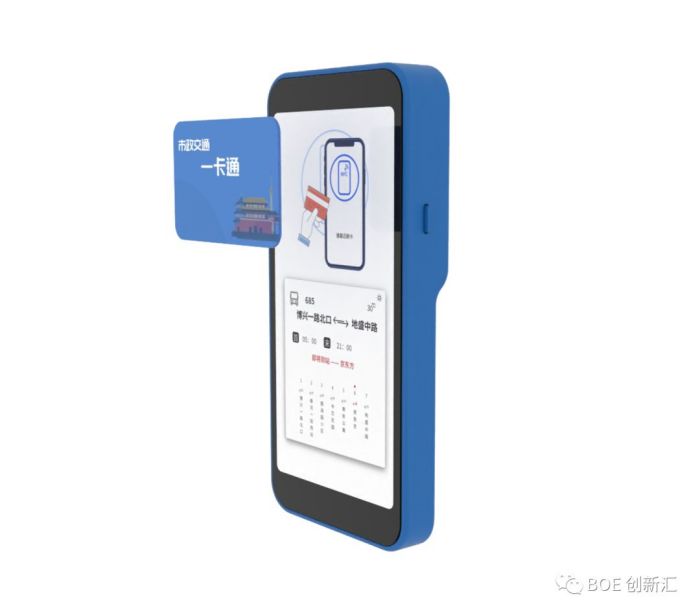

    針對這些問題，BOE自主研發的LCD NFC In-cell屏內集成解決方案，將NFC線圈集成于LCD顯示屏內，屏幕可示意刷卡位置，在用戶操作時實現正面刷卡，人機界面交互，所見即所得，極大地提升用戶使用體驗。同時集成TDDI觸控設計，實現顯示、觸控、NFC于一屏，一塊屏幕實現多種功能，縮短產業鏈路，助力物聯新時代。

02

LCD屏AA區內NFC集成

行業首款NFC線圈與Display集成模組

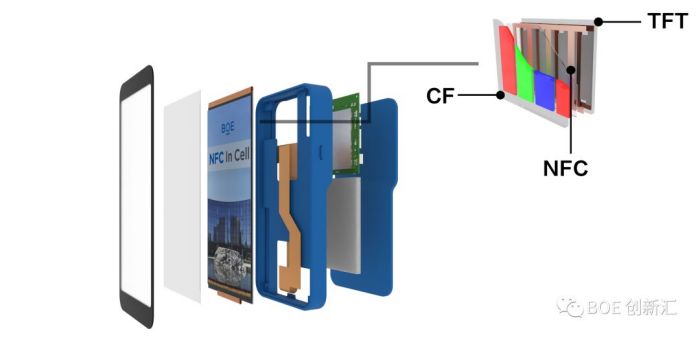

    具體來說，該方案采用網格化設計將NFC線圈集成在TFT基板上。因此無需額外增加Mask層數，減少了對像素顯示區域的占用。

    同時該方案選用電導率更高的金屬來進一步降低線圈阻抗，提升了天線性能，信號更強。與傳統NFC讀卡產品相比，省去了獨立NFC天線部件，節省了整機空間。

03

分時驅動方案

NFC與Touch互不干擾

    該方案還在像素內增加Tx信號線，實現了TDDI（觸控與顯示驅動器集成）觸控設計。市面上已有的屏下NFC方案，當NFC驅動功率增強時，常規的噪聲濾波算法無法完全解決NFC噪聲的干擾，影響Touch信號。

    對此，BOE提出了全新的分時驅動方案，此方案在不影響Touch和NFC功能的前提下，使TDDI IC能夠根據NFC的信號強弱和持續時間長短，采用不同的工作模式。

    當NFC干擾強、持續時間久時，IC減少報點或不報點，從而盡量避免NFC與Touch同時工作。當NFC干擾弱、持續時間短時，TDDI IC則采用新的噪聲濾波算法，以增強NFC噪聲濾除能力，使NFC驅動與Touch相互之間達成互不干擾的效果。

04

NFC創新研發

萬物互聯的重要一步

    京東方的“屏之物聯”發展戰略，就是要讓屏集成更多功能，衍生更多形態，植入更多場景。而針對NFC功能的創新研發是步入物聯網時代的重要一步。

    值得指出的是，TFT-LCD作為發展較早的顯示技術，基于其技術成熟度、成本優勢、性能比較以及應用領域的廣泛性來看，在物聯網時代依然保有極強的生命力。以NFC功能為例，作為物聯網領域中人機交互的重要一環，LCD屏幕可根據豐富的場景和需求，為智能終端提供定制化的NFC屏內集成解決方案。

    事實上，NFC的應用場景遠不止上述提到的門禁和工業平板，在智能家居、物聯網、車聯網等多個領域也大有可為。希望隨著未來NFC設備的進一步普及，能夠覆蓋更多樣的使用場景，拓展智慧物聯生活的更多可能性！
