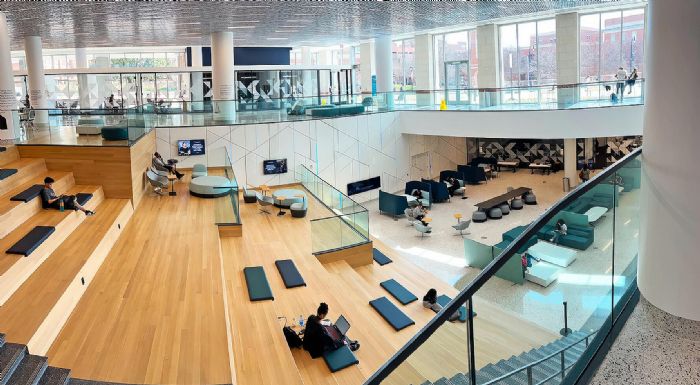

位于北卡羅來納州夏洛特市的中部皮埃蒙特社區學院 (CPCC) 成立于 1963 年，學校耗資 1.134 億美元新建的 172,679 平方英尺的 Parr 中心，于 2022 年正式開放，成為 CPCC 夏洛特上城中心校區的標志性建筑。

    CHALLENGES 項目挑戰

    Parr 中心采用全新的設計部署，并將視音頻技術融入其中，使得每層樓均支持協作互動。學院 ITS 項目管理辦公室總監 Kris Motto, ITIL 項目實施主管 Jeff Jarvis 以及 IT 部門共同負責該項目的 AV 系統工程、概念設計，并對安裝及調試進行監督。憑借與 Extron 的長期合作經驗，項目組依然選用了 Extron AV 切換、分配、控制及音頻產品，并請 Extron 系統設計工程師對其系統設計進行了審核。

    “易用性和靈活性是整個建筑 AV 系統設計的核心要素。多功能及活動空間的講臺可靈活添加或移除，進而能夠適用于更多應用環境。”

    Kristofer Motto ITS 項目管理辦公室總監 CPCC

    SOLUTION 解決方案

    “Extron 產品自 2012 起成為中部皮埃蒙特社區學院 AV 空間的標配。這一標準化的配置，讓我們能夠保持產品的互補性， 大大簡化了系統安裝、AV 控制編程以及故障排除流程， 進而節約了時間和經濟成本。綜合以上因素，Extron 依然是我們此次 Parr 中心項目的首選。”

    Kristofer Motto ITS 項目管理辦公室總監 CPCC

    1可分離式多功能廳

    中心的底層和一層各有一間帶移動隔斷的多功能廳，使其能夠被分隔為五個空間，每個空間都配備 AV 講臺 (可靈活選用)、投影機、PC 及 USB PTZ 攝像機。視音頻連接通過支持 AES67 的 NAV® Pro AVoIP 的 IP 網絡來實現，使得各路 AV 信號源和顯示器能夠按需組合進行切換及互聯。講臺配備 2 路有線 HDMI 信號輸入。PTZ 攝像機通過 USB Extender Plus 和 NAV Pro 編解碼器與 PC 連接。有線或無線麥克風為演講者提供擴聲。由 NetPA® 功放驅動的 SoundField® 天花板揚聲器能夠讓清晰的聲音覆蓋整個房間。DMP 128 Plus DSP 音頻處理器可對音頻進行選擇、混音及優化處理，并將房間接入 Dante/AES 67 網絡。講臺及墻面安裝的 TouchLink® Pro 觸摸屏，通過與 IPCP Pro xi 控制處理器協同工作，可靈活、直觀地控制室內所有 AV 系統功能。控制處理器與 NAVigator 系統管理器無縫集成，以控制 AVoIP 網絡的信號路由。

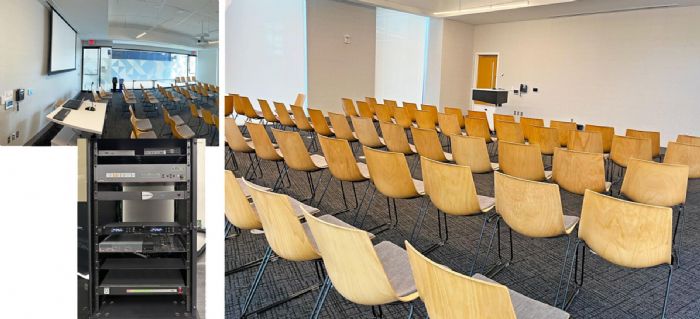

    2活動空間

    活動空間最多可容納 60 人，其集成了可支持各種會議形式的 AV 設施。講臺可支持兩路 HDMI 節目內容輸入，由 DTP2 T 203 切換器進行選擇以發送至 IN1608 xi 圖像解析度轉換演示切換器。該切換器可選擇來自講臺的 AV 信號，以及來自 PC 或無線演示系統等其他信號源設備的 HDMI 信號。通過 XTP DTP 屏蔽雙絞線電纜， IN1608 xi 將視頻信號輸出至吊裝投影機。室內活動影像通過 PTZ 攝像機采集，并通過 AVoIP 網絡被更廣泛地分發。

    DMP 64 Plus DSP 音頻處理器可選擇音頻信號源并發送至 IN1608 xi 的線路音頻輸入。可選的音頻信號源來自 2 個無線麥克風接收器，講臺 PC 及 Dante/AES67 網絡。講臺的鵝頸麥克風通過 AXI 22 AT Dante 音頻接口被接入 Dante/AES67 網絡。IN1608 xi 將所選音頻發送至 MPA 601 功放，該放大器可驅動 6 臺 SoundField 天花板揚聲器。

    房間內，講臺及墻面的 TLP 觸摸屏與 IN1608 xi 內置的控制處理器協同工作。IN1608 xi 可控制室內所有 AV 系統功能，并與 NAVigator 系統管理器通信，以控制 AVoIP 網絡信號內容的路由。

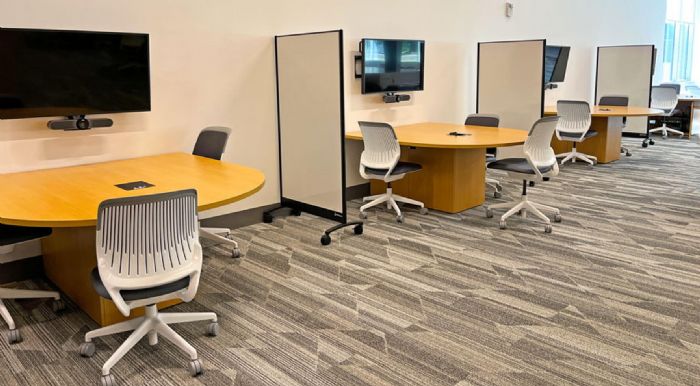

    3小組協作空間

    無論開放式學習亭、私人會客室還是會議室，每層樓都有集成 AV 系統的空間，個人及小組都可利用它們進行自主學習和分享創意。部分房間圍繞 HC 404 會議空間協作系統進行部署。該系統由發送器和接收器組成，兩者通過 XTP DTP 屏蔽雙絞線電纜進行互聯。較大的會議室則依賴帶自動切換的四路輸入 IN1604 圖像解析度轉換器。

    學習亭和會客室：用戶可通過有線或無線連接的方式共享其 BYOD 的內容。有線信號源通過桌面 Cable Cubby® 接線盒的 Show Me® Cable 連接。室內的 HC 404 可隨著信號的接入自動切換至最新信號源。使用 Show Me Cable 連接 BYOD 的用戶可按下 Share 鍵快速共享其設備內容。帶 LED 照明按鍵的 CCR 30 控制面板與 Cable Cubby 并排安裝在桌面，用于快速選擇無線演示模式。AV 節目音頻通過由 MPA 152 Plus 功放驅動的 Flat Field® 天花板揚聲器進行播放。顯示器下方的視頻會議 Bar 允許遠程用戶參與協作。在開放式學習亭，當與會者接入信號源設備時，AV 系統自動開啟，所有信號斷開后，系統自動關閉。在私人會客室，OCS 100 占用感應器自動感應訪客的進入/離開，并隨之啟動/關閉 AV 系統。

    會議室：較小的會議室采用 HC 404，具體操作方式與會客室類似。較大的會議室則圍繞 IN1604 圖像解析度轉換器來部署 AV 系統。此類空間的柜子內安裝有家用 PC 和無線演示系統。Cable Cubby 接線盒帶有 2 個有線 HDMI 端口，1 個 USB 端口和 1 個 交流電源插座。這樣，與會者就可選擇從 PC 或有線/無線連接的 BYOD 將其演示內容輸入 AV 系統。根據用戶在 TLP 觸摸屏上的信號源選擇，IN1604 可將其路由至平板顯示器。IPCP Pro 360Q xi 四核控制處理器可傳達用戶指令至 AV 系統。所選 AV 信號通過 XTP DTP 屏蔽雙絞線電纜由切換器發送至顯示器。在顯示器端，DTP HDMI 4K 330 Rx 接收器將接收到的 DTP 信號轉換為顯示器支持的 HDMI 視頻，并通過 MPA 152 Plus 功放轉換為可驅動 Flat Field 天花板揚聲器的模擬音頻。顯示器下方的視頻會議 Bar 可允許遠端用戶遠程參加會議。

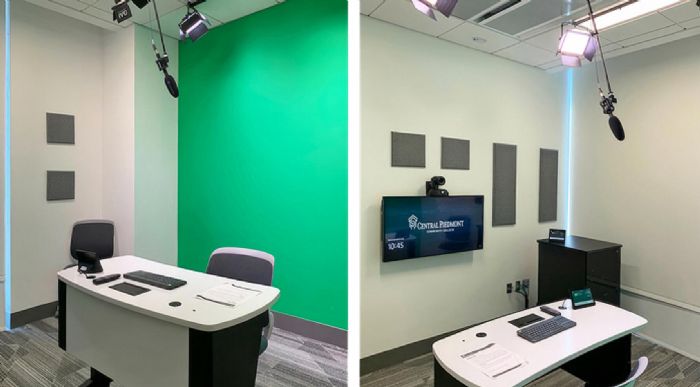

    4綠幕工作室

    綠幕工作室是一個全自助的錄播室，通過 IN1608 xi 實現信號切換、分配、音頻放大及控制。工作室配備視頻制作切換臺，可實時鍵控預編程的背景圖像。用戶單擊 TLP 觸摸屏可啟動會話，并同時開啟燈光、攝像機、麥克風及預監顯示器。演示者可加載其內容至 PC 或直接使用桌插連接筆記本電腦。他們可選擇喜歡的背景畫面，還可在坐著或站立演示之間進行選擇，并據此調整機位。當按下錄制鍵，SMP 352 流媒體處理器開始記錄視頻。錄制完成后，視頻可回放以供審閱，之后由 SMP 352 上傳至用戶的 Panopto 文件夾。退出后，快速點擊觸摸屏即可關閉房間。

    5藝術表演劇場

    450 座的劇場擁有全隔音環境及舞池。這里的音視頻系統適用于舉辦具有專業制作價值的各類舞蹈、音樂、影視及戲劇表演。劇場的設計融合了現代化頂尖的技術，為演出制作方提供了所需的各種工具，可打造沉浸式演出場景，為觀眾奉上美妙絕倫的視聽盛宴。場內音頻系統可與百老匯相媲美，Dante 切換、分配及 DSP 自帶的混音器可支持數十路音頻信號的處理。強大的功放可驅動劇場、后臺及接待大廳的專業級揚聲器。同時，這里也為專業演員配備耳返，為現場觀眾提供助聽設備。XTP® II CrossPoint 1600 矩陣切換器是整個 AV 系統的核心。它接收講臺、XTP HDMI 墻面板發送器、攝像機、PC、藍光播放器以及來自 ShareLink® Pro 1000 演示系統的 BYOD 的各種 XTP 和 HDMI 視頻信號。切換器通過 HDMI 和 XTP 端口將視頻分發至接待大廳的多臺平板顯示器，移動推車的顯示器，以及兩臺投影機。劇場的主投影機將畫面投射至舞臺的 25 英尺大屏幕上。IPCP Pro 360 執行用戶通過講臺、控制臺及舞臺的 TLP 觸摸屏發出的各項指令，實現對所有視頻系統功能的控制。

    RESULTS 成果反饋

    “對于全新的建筑項目，我們采用自主設計的 AV 系統，并請 Extron 來為我們的設計圖進行審核及認證。Extron 非常擅長對我們的設計進行審核，驗證其可行性，并給出極有價值的意見反饋。這方面，他們可謂經驗十足。”

    Kristofer Motto ITS 項目管理辦公室總監  CPCC

    Parr 中心的落成典禮于 2022 年 8 月隆重舉行，約 200 名嘉賓出席該典禮。儀式上，院長 Kandi Deitemeyer 博士提到：“我們相信這里將幫助同學們走上成功之路。他們在這里所體驗到的教學服務，以及各類學習、協作、創造和休閑空間，將激發他們在學業道路上更大的拼搏動力。”

    于 Extron 而言，能夠贏得 CPCC 長久以來對產品和服務的信賴與支持，我們深感榮幸， 更為我們的 AV 切換、分配及控制技術能夠服務于 Parr 中心而感到驕傲。這些技術將幫助該中心成為學院教職工及學生心目中的“網紅打卡地”。
