進入2022下半年，消費電子迎來新品季，技術進步推動新一代VR產品陸續面世。值得關注的是，這些產品普遍采用Pancake技術路線。與此同時，隨著消費者對VR的輕薄度、成像質量、佩戴體驗提出更高要求，Pancake方案在未來將得到更廣泛的應用，已成為各家廠商的主要布局方向。

    得益于公司在VR/AR及核心光學領域的深厚積累與探索，歐菲光成功研發新一代VR Pancake光機模組。該產品采用折疊光路3P鏡片設計，使用曲面貼膜技術，具備短鏡頭總長、近視調節、屈光調節FOV無變化、低色散、高PPD（像素密度）等優勢，能大幅降低VR頭戴設備的重量和體積，帶給用戶更出色的視覺效果。

▲歐菲光VR Pancake光機模組

    光學性能出色，提升用戶體驗

    作為連接顯示屏和人眼的重要橋梁，光學模組直接影響到最終的顯示效果與使用體驗，是VR設備結構中最為關鍵的組件之一。與傳統非球面透鏡、菲涅爾透鏡相比，歐菲光VR Pancake光機模組在輕薄化、成像質量、可調節屈光度等方面實現一系列重大突破。

    01短鏡頭總長

    傳統VR 鏡頭采用非球面鏡片或菲涅爾鏡片，光學系統后焦長，導致鏡頭總高>25mm。歐菲光采用折疊光路設計，短后焦設計帶來更短的鏡頭總長（20mm），使VR更加輕薄化。

    02近視調節

    模組利用適度環調整，能實現50度~500度近視調節，近視患者無需配戴眼鏡即可清楚對焦。

    03屈光調節FOV無變化

    使用歐菲光VR Pancake 3P鏡片設計，使得不同屈光度(0.5D~5D)對應的FOV差異小于0.2 degree，不同度數使用者看到的畫面大小一致，無需因視角變化而進行后處理畫面調整，減少系統演算耗能。

    04低色散

    傳統3P Pancake，色散大至100~200um。歐菲光VR Pancake鏡片設計采用3P結構，并使用低色散材料，使Lateral color 縮小至9.9um (<1 pixel)，無需經過后處理色彩校正，減少整機CPU耗能。

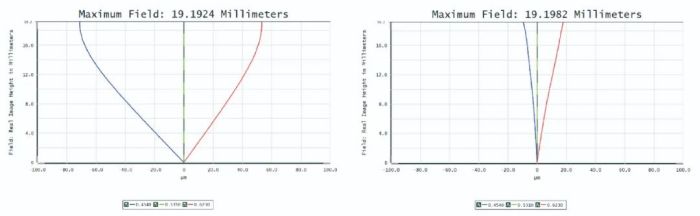

▲色散效果對比圖

    05高PPD（像素密度）

    模組使用單眼2K屏，并搭配歐菲光VR Pancake 3P鏡片設計，可使得PPD提高至25，整體影像更加細膩，解析度上升。

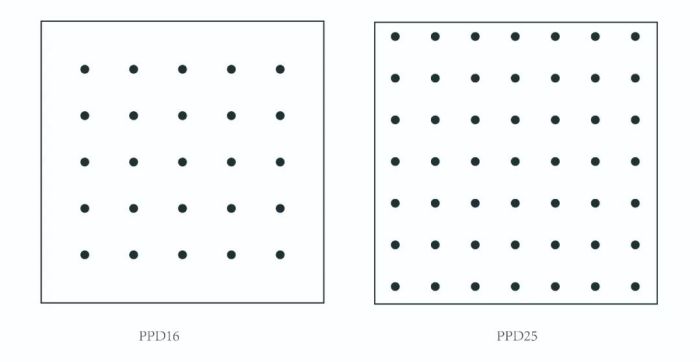

▲PPD（像素密度）效果對比圖

    曲貼工藝領先，產品性能穩定

    按照光路設計原理，Pancake的折疊光路需依賴偏振光特性達成, 因此偏振膜材是光路設計的重要原材，而膜材需貼附于鏡片表面。礙于工藝技術限制，目前市面產品多以鏡片平面設計貼附膜材為主，導致光路設計自由度降低并且犧牲模組的光學性能。相比之下，曲面貼膜可以獲得更大的FOV和更優的成像質量，但工藝難度較大。

    歐菲光自主開發新型貼膜設備，擁有多種貼膜方式，可適用不同鏡片曲率，實現偏振膜與鏡片曲面均勻貼合，是國內少數掌握曲面貼膜技術并可實現量產的光學企業。

    該設備適用直徑＜60mm曲面鏡片，貼付位置精度≤0.1mm，角度精度≤0.6°。采用高精度相機和電機，實現自動識別、對位和貼合，制程品質穩定，良率高。

    AA制程提升精度，性能測試確保品質

    Pancake光路精度高敏感，對位要求嚴苛，在進行屏幕、透鏡等組裝時需嚴格按照既定光路設計完成，否則細微角度差異就會對最終成像效果產生很大影響，因此高精度AA設備在Pancake組裝過程中起到關鍵作用。

    歐菲光自主開發VR單目AA設備，采用仿人眼視覺系統設計，搭配高精度AA六軸平臺，擁有AA核心算法，并使用高精度AOI，具備異形畫膠及自動膠線檢測功能，能實現自動抓取、AA、畫膠、檢測、固化等動作。此外，為達到高標準測試規范，建立近眼顯示(Near-Eye Display)測量評價體系，歐菲光自研VR光機單目性能檢測設備及算法，實現點、線、斑、畸變、FOV、透過率、MTF、SFR、Flare、Ghost等性能測試。同時，歐菲光還自主開發VR雙目標定&校正設備及算法，該設備具有六自由度運動能力，模擬人眼眼球轉動、人眼觀察虛像效果，能有效提高左右光機合像效果，充分減少用戶體驗眩暈感。

    前瞻布局VR/AR，部分項目轉量產

    隨著元宇宙概念的爆火及相關技術的發展，VR/AR市場規模不斷擴大。IDC統計數據顯示，2021年全球VR/AR終端出貨量達到1123萬臺，同比增長92.1%，其中VR頭顯設備出貨量達到1095萬臺；預計2022年全球VR頭顯設備出貨1573萬臺，同比增長43.6%。

    頭部先行布局玩家有望率先享受市場增長帶來的行業紅利。深耕光學賽道20年的歐菲光，早在2015年就對VR/AR領域進行前瞻布局，并于今年4月宣布整合元宇宙事業部，負責VR/AR領域的光學鏡頭、影像模組、光機模組和整機組裝制造等業務。目前，歐菲光已有多個VR/AR項目處于定點開發中，并有部分項目成功實現轉量產，客戶與合作伙伴涵蓋國內外知名廠商。在VR Pancake光機領域，歐菲光開發Pancake VR光機平貼、曲貼兩套方案，并根據合作伙伴的需求提供ODM/JDM/OEM服務。歐菲光將深耕VR光機領域的研發與生產，不斷根據市場需求進行迭代升級，爭取在光機技術方面踩中每一代VR技術的躍遷點。同時，在整機制造上也多方預研，提前布局新一代產品的功能要點，在每一代整機升級迭代之前實現功能的落地及量產，以適應VR科技日新月異的變化。
