網絡分布式系統近幾年在控制室市場快速發展，主要得益于三個方面的優勢：

    01 彈性擴容

    網絡分布式系統主要由節點機及網線構成，擴容僅需增加節點機及網線，規避了集中式系統擴容因卡槽數量不夠而更換主機，帶來成本大幅上升的窘境。

    02 互聯互通

    只要網絡通達，網絡分布式系統就能實現跨地域、跨層級、跨系統的互聯互通，資源共享。

    03 便捷高效

    網絡分布式系統一般都具備坐席功能，一個人、一套鍵鼠、幾個顯示器就能輕松管控多個信號或業務系統，高效又便捷。

    威創“易控”網絡分布式系統除了具備以上常見優勢外，還通過諸多獨特、強大、實用的功能設計，為控制室用戶帶來更多的使用價值與優勢。今天介紹其中的萬顯應用顯控功能。

    超高分可視化為用戶的運營和管理帶來了前所未有的便利，被廣泛應用于業務綜合監測、指揮調度、業務匯報等場合。但隨著用戶融入的數據成倍增長、業務系統間的協調需要更加靈便、監控圖像分辨率越來越高等技術與業務的發展，傳統的可視化實現方式開始暴露出諸多問題，比如：開發周期長、投資大、維護難、信號圖層占用多、開窗資源受限等，威創將自主可控的可視化應用、萬顯軟件等進行深度融合，推出獨有的OneFrame顯示技術，為新一代智能指揮控制中心的高分可視化應用與傳控系統的有效結合提供了綜合解決方案。

    大屏可視化通常是通過瀏覽器或者EXE文件呈現，傳統的超高分可視化顯示通常采用以下幾種方案實現：

    使用全屏呈現一個超高分辨率的效果，內部融合了大量的可視數據組件。這種方案的優勢在于，一鍵全屏顯示，通過一臺高分電腦實現可視化效果，整屏同步動態顯示；不足之處在于，開發成本高，每次維護和更換顯示效果需要可視化廠商定制開發，或自己培養專業的維護人員，維護成本高，周期相對較長。

    使用多窗口多WEB頁拼接顯示的呈現方案。

    ① 多信號拼接方式

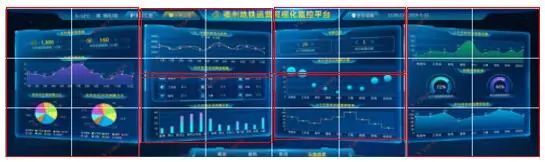

    比如上圖中，多塊顯示區域的分辨率不一致，通常采用多臺PC輸出不同分辨率的WEB頁全屏展示，該方式數據維護各自的小頁面。但是，帶來的問題是，畫面由多臺主機輸出，多機頁面切換時同步性很難保證，會出現下圖所示的白屏，如果屏規模大，就需要使用非常多的信號源，才能達到顯示的要求。

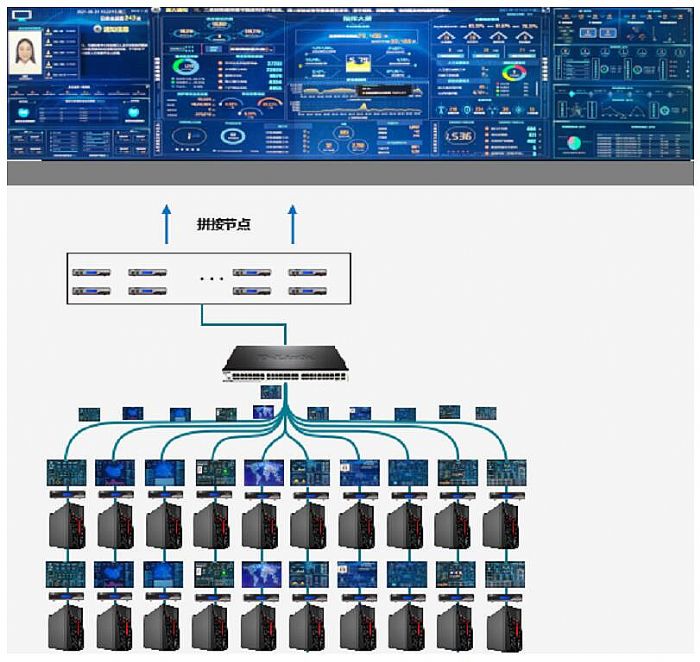

    系統連接和應用方式如下圖所示，使用多組信號源來呈現不同的顯示組合，資源浪費嚴重。同時，該方案采用的是信號開窗方式呈現，受到處理器開窗通道的限制，單個節點可能無法開出多窗口疊加顯示的效果。

    ② 窗口抓屏模式

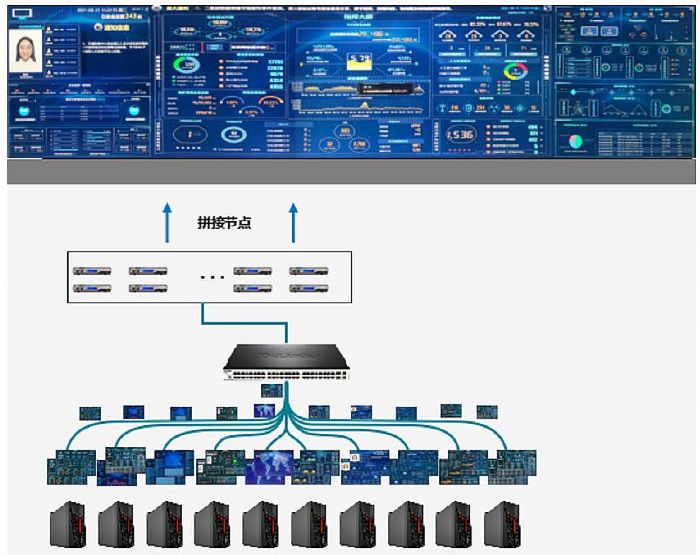

    為了解決上述需要大量計算機作為信號接入的問題，之前通常采用窗口投屏方案，比如在一臺PC上預開12個WEB頁，將WEB頁的內容抓取后，發給傳控解碼顯示，在拼接端對這些畫面進行重新拼接，由此可以大幅度減少信號源，減少編碼節點，但是管理起來繁瑣，需要一定數量的主機，WEB頁需要預先開設好。由于是窗口抓屏方式，圖像的還原會有影響，幀率也偏低，特別是動態圖像顯示效果會降低。方案連線圖如下：

    上圖方案中，省去了編碼節點，使用PC軟編碼抓屏方式實現去標題欄和拼接，所需資源大幅減少。

    ③ 萬顯OneFrame方案

    威創萬顯高分應用顯示平臺，提供獨有的多應用OneFrame引擎顯示技術，實時將數十個WEB頁在一臺高分桌面同步開窗顯示，達到單一高分應用的同步切換效果，多個場景間切換時間小于1S。不用重新開發頁面，利用用戶可視化監視、BI系統、大數據展示系統等海量頁面組合成高分場景展示，具有顯示效果好，場景制作快，投入成本低的優勢。

    網頁URL直接訪問，智能動態分辨率，靈活布局，一鍵調用，無需增加硬件來增加畫面數量，減少硬件成本，無接入頁面數量限制。

    該方案大幅度減少了信號資源，解決了應用切換模式加載慢的問題，攻克了窗口切換顯示不同步等大量傳統方案存在的技術難點，全方案都使用高分桌面完成，無需占用處理器疊加通道，節省的資源可以更多配合可視化的多開窗口應用。應用OneFrame的專有顯示技術，去除瀏覽器頁頭頁尾，原生畫面，顯示效果好，還支持畫面的局部裁剪，讓畫面顯示更加完美。

    威創萬顯“OneFrame”的應用有效破解了當前控制室高分可視化顯示的行業技術難題，解決了“可視化定制開發效果好，但成本高不易維護；多信號拼接數據維護相對靈活，但難以同步、占用資源多；抓屏模式節省資源，但管理繁瑣、畫面質量受影響”的矛盾，既最大化汲取了其他方案的優勢與經驗，又避免了其他方案難以克服的問題，走出了一條新的技術路線，是新一代智能指揮控制中心傳控系統與高分可視化應用結合的典范。
