毋庸置疑，2018年是天合光電LED小間距顯示屏的“井噴”年，從年初第三代用戶級前維護小間距系列產品引關注外，最近又推出了新品四合一MiNi-LED系列。

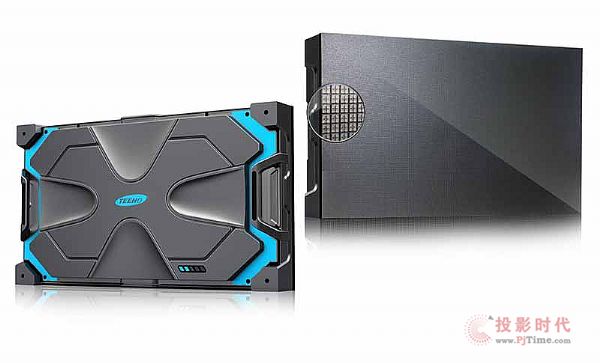

    此次首發推出的這款天合光電小間距P1.25，采用IMD集成封裝技術，黑燈啞光封裝，集合了SMD和COB的優點，解決了墨色一致性、拼接縫、漏光、維修等問題，具有高對比度，高集成，易維護，低成本等特點，在小間距以迅雷不及掩耳之勢席卷整個LED顯示屏行業之時，天合光電該系列產品必將再次推動顯示屏行業跨入新的時代。相較于傳統的小間距，天合光電小間距四合一MiNi-LED 系列產品具有以下特點：

    兩大“創新技術特色”

    第一是，天合光電小間距四合一MiNi-LED P1.25產品，是100微米及以下顆粒尺寸的LED晶體的應用。這種更小的晶體顆粒，幾乎是傳統300微米尺寸LED晶體顆粒原料耗費的“十分之一”。更小顆粒的MiNi-LED即意味著更小的“下游終端像素間距指標”，但是也同時意味著“更高難度的中游封裝技術”。

    第二個技術特點是，“四合一”就是指中游封裝規格。一方面，傳統表貼燈珠基本是一個“像素”，包括紅綠藍的三個或者四個LED晶體；另一方面，傳統COB產品一個封裝結構中少則數百、多則數千個像素點。而“四合一”封裝結構，則可以視為傳統表貼燈珠和COB產品之間的折中策略：一個封裝結構中有四個基本像素結構。這種封裝的好處在于：1.克服了COB封裝，單一CELL結構中LED晶體件過多的技術難度；2.對于下游終端制造企業而言，基本封裝單位的幾何尺寸不會因?yàn)椤跋袼亻g距過小”而變得“非常小”，進而導致“表貼”焊接困難度提升；3.一個幾何尺寸剛剛好的基礎封裝結構，有助于小間距LED顯示屏“壞燈”的修復，滿足現場修復的需求，更具有表貼產品的經濟性與COB產品的良好視覺感。

    三大“產品技術優勢”

    優勢一：創新封裝 畫質極佳

    采用集成封裝（IMD）技術并進行測試分選和混料，充分保證了整屏的墨色一致性和顯示的顏色均勻性，帶來高清細膩的畫質顯示。

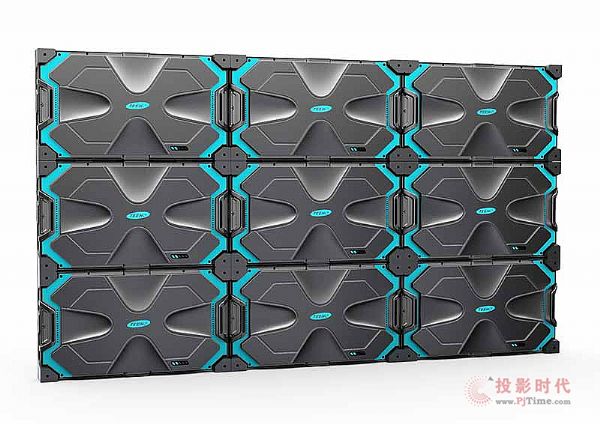

    優勢二：無縫拼接 密不漏光

    采用IMD技術結合高精密切割技術，有效解決了翹曲問題和顯示串光問題，從而避免了拼接縫隙和顯示漏光。

    優勢三：優化焊接 降低成本

    采用邊框引腳設計，優化引腳數量，解決焊接牢固性及磕碰問題，降低制造成本。
