2017年12月30日，浙江衛視“領跑2018跨年演唱會”在深圳灣體育中心體育場隆重舉行，各大明星震撼登場，帶來精彩酷炫的節目表演，與大家一同歡慶新年的到來！安恒利無線高端服務團隊非常榮幸受邀參加本次演出，提供無線系統方面的保駕護航服務。

    本次演出，第一大考驗便是現場復雜的電磁環境。通過凈場掃頻圖，不難發現從640MHz到800MHz范圍內存在8個8MHz帶寬的數字電視，嚴重壓縮了可用無線頻譜。“魔高一尺，道高一丈”，本次我們選用Shure Axient Digital系列無線系統，主要使用的頻段為L54，帶寬從630MHz到787MHz總計147MHz，在符合國家標準的前提下讓使用者有最大的選擇空間，保證每一個頻點安全可靠。

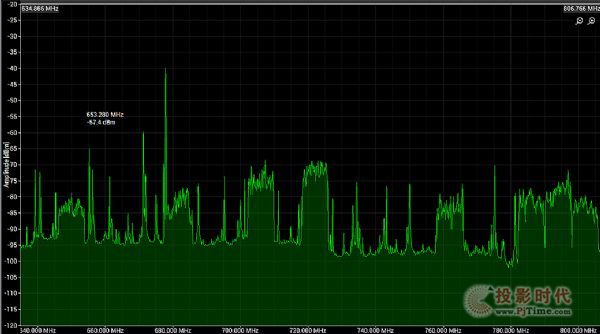

    凈場掃頻圖

    本次演出最終共用20通道AD手持，12通道AD腰包，8通道PSM1000，現場共分為三個舞臺，分別是主舞臺，觀眾席主持區及后臺主持區。對于這三個獨立的舞臺區域來說，使用了三套獨立的無線系統，但是在做頻率規劃的時，統一計算處理。這樣能保證每個舞臺傳輸效率最大化，同時互相之間不會因同頻點或互調失真產生干擾問題。

    主舞臺區

    在看臺主持區我們使用了兩根UA870，因?yàn)榭磁_(tái)主持區處于室外的位置，反射信號較小，指向天線可以使傳輸效率最大化。相對于室外，在后臺主持區，我們直接使用了兩根羊角天線，因?yàn)槭覂?nèi)空間較小，全向天線可以充分的利用反射信號。

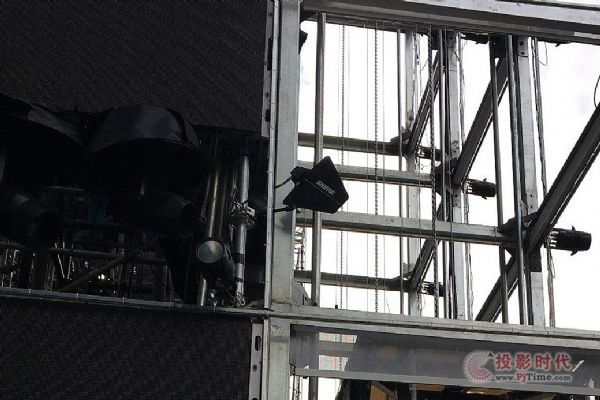

    此次主舞臺結構相對比較復雜，再加上有升降大屏，天線系統的搭建相對有難度。經過商榷和測試，我們使用4根UA874指向性天線解決了接收天線覆蓋的問題。其中兩根在中間區域指向T臺前沿，能保證中間區域及延伸出來的T臺的信號強度。而對于左右兩邊的升降屏區域來說，各補了一根874來單獨覆蓋左右這兩個舞臺區。

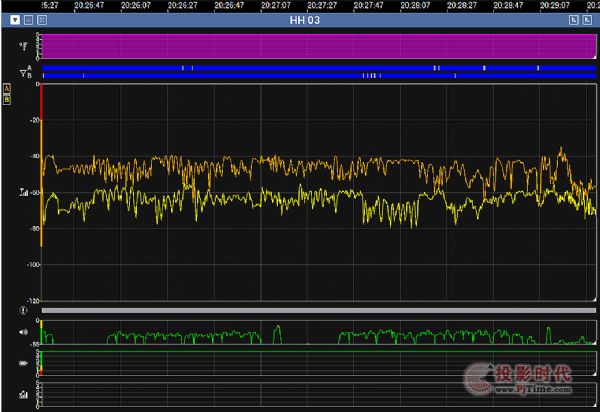

    此方案可以利用最少的天線來覆蓋最多的獨立區域。但對于兩側的兩個舞臺來說，會出現一根天線信號強一根天線信號弱的問題，但是通過Axient Digital無線系統，從通道質量表上可隨時看出通道信號質量，可以將隱患降到最低。

    對于耳返來說，本次使用了8個通道PSM1000，分成了兩個系統。由于主持人在后臺以及觀眾席候場時需要聽到總導演的CUE信號，故將主持人耳返系統單獨分離出來，使用一根PA805著重覆蓋后臺及觀眾區。而其余通道通過合并后由一根HA8089發射。通過PSM1000強大的真分集腰包，可以完美的做到耳返信號全場覆蓋。

    本次頻率規劃是整場工作的重中之重，現場無線設備繁雜，數量龐大，選出合適的工作頻點尤為重要。通過無線管理軟件WWB，我們發現，現場的內通系統下行通道工作在600MHz-650MHz，由于內通系統功率大數量多，我們?yōu)榱朔乐箖?nèi)通系統的影響，將頻點主要選用在700MHz以上，避開內通系統工作頻點及數字電視，可以獲得較為穩定的工作環境。不僅如此，在計算頻點中還計算出了大量的備用頻點，由頻譜管理器AXT600對備用頻點進行實時監測，保證每一個備用頻點安全可靠。

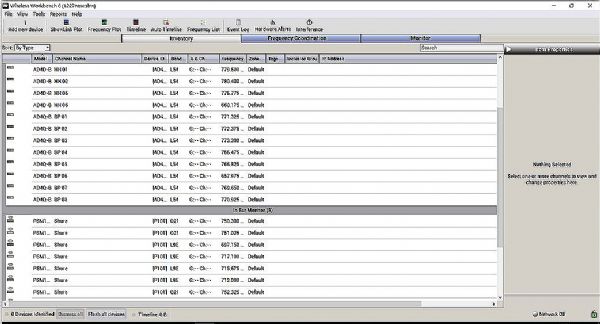

    部分設備頻點

    本次浙江跨年演唱會無線技術支持順利完成，雖然現場遇到了諸多疑難雜癥，但是安恒利無線高端服務團隊本著追求完美的工作態度，最終克服了一切困難，保障了活動的順利舉辦。在此感謝石卓昊、李宇恒、于峻浩工程師的辛勤工作和努力付出。當然，我們團隊將一如既往地秉承“專業+極致=引領”的宗旨，更好地為行業服務，促進行業發展。
