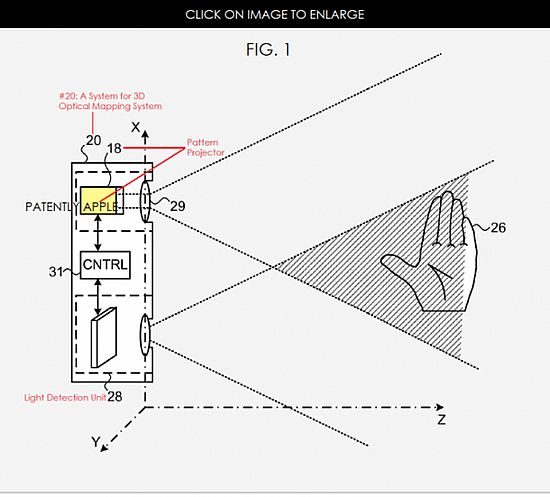

近日，蘋果旗下的體感技術公司PrimeSense通過了一項專利，該專利與光學系統有關，一個可內嵌在iOS設備中，能識別出用戶手勢操作的圖形投影機技術。據外媒報道，蘋果曝光了一項新專利。下圖為專利中的3D光學測繪系統（3D optical mapping）。這個系統包括一個圖形投影機(#18)，用于生成圖形光束，光束通過一個孔(#29)投射在類如手部(#26)等物體上，而光檢測單元（＃28）的作用是收集物體反射的光線（如圖中的手）。

    控制器(#31)，可安裝一個或多個處理器，光檢測單元所產生圖像數據均會發送給控制器，之后控制器會此進行處理，從而重新構建物體#26的三維立體圖（3D map）。其中“3D map”代表著物體表面的三維坐標，基于圖像數據衍生而來，此處被稱為“3D mapping”（三維映射）或“3D reconstruction”（3D立體影像重建）。該系統可嵌入在iPhone、iPad、iPod、Mac等設備中。

    控制器生成的三維立體圖可應用的范圍很廣。圖像可以傳輸?shù)街T如顯示屏這樣的輸出設備中，展示物體的偽3D圖像。在上圖中，用戶的手或者身體可被當UI交互界面，用戶的運動會被系統控制器中的交互式計算機應用檢測，在游戲中，可代替鼠標、操作桿等。

    該專利號為9,400,177，在2015年Q2季度申請，并于近日由美國專利及商標局授權通過。
