在測試完所有性能之后，我們接下來對天貓魔盒2限量收藏版進行拆解來了解TMB300A的內部構造及工業設計，以求最完善的評測。

天貓魔盒2頂蓋設計

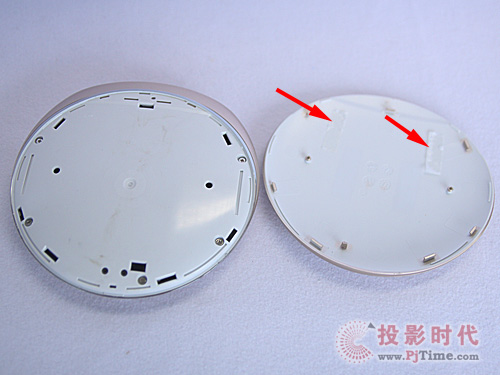

    天貓魔盒2的頂蓋采用了雙層頂蓋設計，最外層工藝頂蓋采用無螺絲暗扣設計，內頂蓋采用螺絲加暗扣雙重設計。外頂蓋與內頂蓋除暗扣結合之外，我們可以通過圖片中箭頭標注的位置看到在頂蓋面上還有兩道雙面膠以用于兩個頂蓋之間的加強結合。在一個產品中使用雙面膠來粘合是天貓魔盒2在工業設計上的一大敗筆，給人一種山寨的感覺。

天貓魔盒2評測拆機

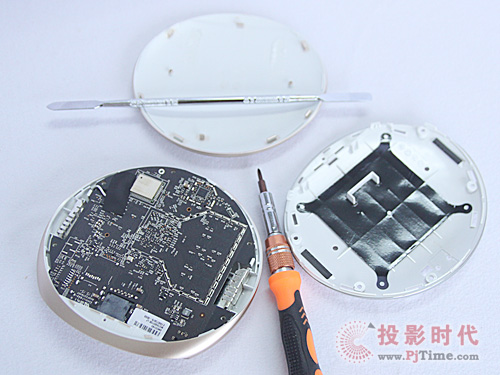

    擰開第二層頂蓋的螺絲，通過專業工具打開頂蓋，我們可以看到在主板與第二層頂蓋之間使用了一層絕緣黑色塑料墊。

扇熱片及隱藏式天線

    取出主板后，在外殼的底部可以看到一個非常明顯的金屬片以及金屬片兩側分布著隱藏式信號天線，通過金屬片的位置我們可以初步判斷該金屬片為散熱片。但是，當我們將金屬片拆卸下來之后再一次發現了問題，該金屬片為鐵制材質，如果是作為扇熱片使用的話，常見的應該采用鋁制金屬才對，按照鐵的導熱系數80W/mK、鋁的導熱系數237W/mK來計算，采用鋁質扇熱片的扇熱性能要遠超出采用鐵質扇熱片的散熱性能，難怪在前面的溫度測試時機器運行時底部溫度能高達五十度以上。由此我們基本可以判定該金屬片主要是用于加重產品重量以增加手感為主，扇熱為輔。

天貓魔盒2采用的wifi模塊

    TMB300A采用了AMPAK的AP62X2wifi模塊，該模塊支持802.11a/b/g/n，藍牙4.0以及FM功能，共用天線。

天貓魔盒2內存

    在內存方面，天貓魔盒2限量收藏版采用了三星1G內存設計。主板上的電器元件全部采用貼片式加工，整體布局合理規范。

電源管理芯片                                   復位鍵

    TMB300A采用了理光RN5T618M電源管理芯片，支持3路DC-DC供電和7路LDO，支持鋰電池充電控制功能。

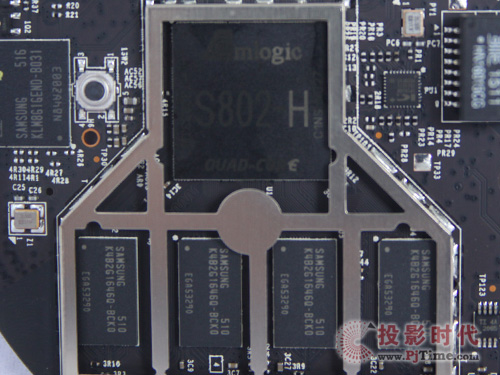

處理器及閃存顆粒

    天貓魔盒2采用了晶晨S802-H解決方案，該款芯片專為安卓系統流媒體及OTT機頂盒量身定制。也是首款整合了DTS-HD、適用于機頂盒及OTT產品、且通過認證的SoC解決方案。在閃存方面，TMB300A采用了8G主流閃存設計。
