PTN東明DVI光纖傳輸器FOUH304是一款超高清Mini產品，它具有衰減小、抗干擾性強、安全性能高、體積小等特點，特有的長距離傳輸性能與高清分辨率圖像性能，使FOUH304能廣泛適用于安全性需求高、畫面清晰度要求高的遠距離傳輸場所。

    FOUH304由發射器FOUH304T與接收器FOUH304R組成，可通過單根OM3多模光纖(單模可以傳輸1KM，可定制)將信號傳輸至300m遠距離。產品支持高清傳輸，兼容HDMI 1.4，最高支持3840x2160@30Hz分辨率。其視頻端口支持熱插拔。

    FOUH304T(發送端)結構說明

    ① DVI信號輸入端：連接DVI信號源，兼容HDMI，不兼容HDCP。

    ② 狀態指示燈：設備上電，指示燈亮紅燈；正確讀取顯示端EDID，指示燈藍燈閃爍1次；讀取顯示端EDID不成功，指示燈藍燈閃爍3次。

    ③ EDID讀取小孔：通過回形針等往孔中輕微頂一下，讀取顯示端EDID數據。

    ④ 電源接口：連接電源適配器對設備供電。

    ⑤ LC光纖輸出端口：連接接收器IN端。

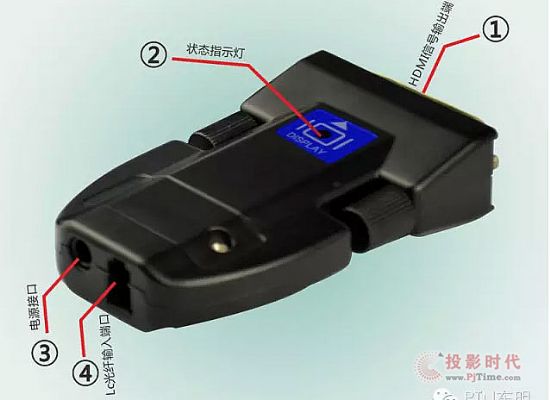

    FOUH304R（接收端）結構說明

    ① OUT:HDMI信號輸出端，連接顯示器（例如：HDTV）。

    ② 狀態指示燈：正常工作狀態下，與顯示端相連，指示燈亮藍燈。

    ③ 電源接口：連接電源適配器對設備充電。

    ④ LC光纖輸入端口：連接發射器OUT端。
