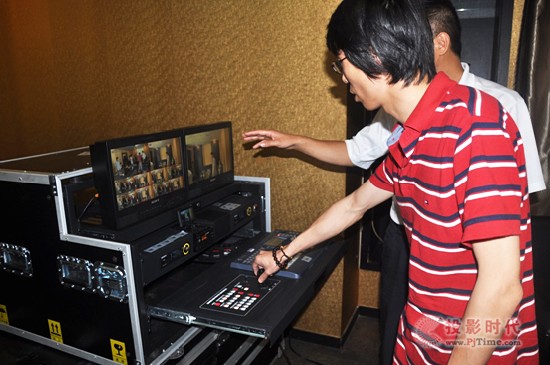

2014年7月4日,上海天道啟科邀請了華東區域數位教育系統專家一同體驗了索尼最新的全無線高清w-EFP（擎天柱）系統。其豐富的功能，便捷的搭建及操作方式引起了現場專家的高度關注和認可。

    擎天柱系統是索尼針對我國教育系統精品課錄制、校園電視臺及校園活動直播等要求，最新推出的全無線方式的高清可移動現場節目制作系統。整個系統由多個可遙控拍攝機位和一臺節目制作主機系統組成。主機和拍攝機位之間無需任何連線，即可實現多機位高清畫面的實時傳輸和攝像機云臺的遠程控制。由于拍攝機位支持電池直流供電方式，使拍攝機位的設置再無任何限制，極大地保證了學校使用的靈活性和安全性。此外，整個系統簡化為單人操作，大大降低了對節目錄制人員技術水平的要求，使得該系統的應用領域大大擴展，可以滿足包括大中小學、政府機關、企業、部隊、小型電視臺等多方位節目錄制和直播需求。

    w-EFP 全無線高清現場節目制作系統介紹：

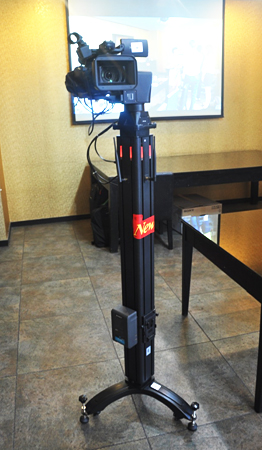

    拍攝機位系統是一個高度集成化的產品，包括全高清攝像機、可遙控云臺、Tally攝像提示燈、音視頻無線傳輸、交直流供電以及行走支撐系統等等。拍攝機位系統負責現場畫面的拍攝和音頻拾取，全部設備被集成在一個柱狀結構中，可以非常方便地移動和固定，多個拍攝機位可以根據節目現場的環境靈活布置到任意位置，滿足不同拍攝取景的需要。

    拍攝機位的攝像機采用索尼公司廣受好評的XDCAM EX系列全高清攝像機，配備指向性話筒，可以高質量地記錄節目現場的音視頻信號。可遙控云臺提供了水平310度、俯仰120度的超大轉動范圍，使單個拍攝機位可以覆蓋很大的拍攝范圍。每個拍攝機位系統的上部都設置了4個方向的Tally拍攝提示燈，可以使位于不同位置的導播人員和被攝人員清晰地看到當前的主攝像機位。Tally拍攝指示燈的亮度經過反復測試，即指示清晰又避免分散學生或觀眾的注意力。每個拍攝機位記錄的音視頻信號被無線傳輸系統實時傳送到節目制作主機，直線傳輸距離超過200米。拍攝機位系統被設計為即可在移動使用條件下由電池直流供電，又可在固定使用場合由交流供電，交直流供電之間可以自動切換。

    在全無線工作模式下，整個拍攝機位與外部沒有任何有線連接，包括高清視頻信號、音頻信號、云臺控制信號、Tally指示信號直至電源供電全部采用無線方式實現，使拍攝機位的設置不再受任何現場環境條件的限制。而行走支撐系統使拍攝機位的移動和固定變得異常簡單。

    節目制作主機系統介紹：

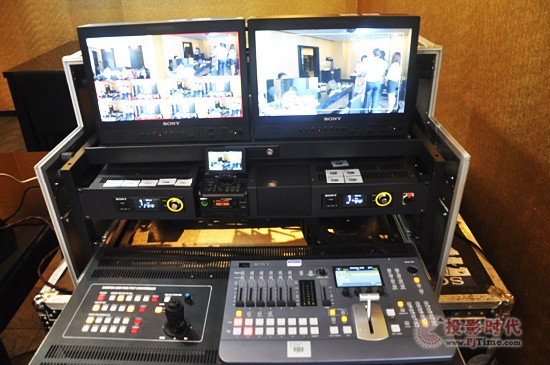

    節目制作主機系統包括了高清切換臺、云臺控制器、高清錄像機、無線話筒接收器、高清監視器、電源系統等。全部設備被高度集成在一個飛行箱中，形成小型化的高清演播室，完全滿足節目錄制和現場直播等制作需求。

    整個節目制作主機由單人即可操作，包括拍攝機位的選擇調整、畫面處理、音頻處理、錄制監看等等步驟都可以直觀完成。一臺節目制作主機最多可以支持4個拍攝機位系統，通過創新性的無線傳輸控制方式，節目制作主機可以同時接收所有機位的高清視頻信號及音頻信號，并對各個機位的攝像機云臺進行遠程控制。云臺的遠程控制包括水平轉動、俯仰轉動及攝像機的變焦操作，多達100個的云臺預置位可以保證在不同的拍攝方向上的準確快速切換。

    高清切換臺采用了索尼公司功能強大的多格式小型切換臺MCS-8M，多路攝像機高清信號進入切換臺后，可以制作出各種精美的圖像效果。

    節目制作主機為教師專門配備了頭戴/領夾式無線話筒，還有另外的一支手持式無線話筒可以給學生或觀眾使用。這兩只索尼DWZ系列話筒具備強大的嘯叫抑制功能和抗干擾能力，可以在普通環境下使用。4路現場音頻信號和2路無線話筒信號都被接入MCS-8M切換臺內置的6路混音器中，供導播人員進行多種音頻處理。

    節目制作主機系統包括一或兩臺PMW-50廣播級高清錄像機，經切換臺制作后的高清信號可以記錄到第一臺高清錄像機的SxS存儲卡中。第二臺高清錄像機的使用更為靈活，即可以記錄由切換臺選擇的任意一路信號，也可以作為放像機輸出現場需要播出的內容。導播人員通過節目制作主機系統上標配的兩臺專業15英寸高清監視器，可以直觀地監看到所有信號源的圖像，并據此進行各種操作和調整。
