華騰為邯鄲金隅太行水泥部署高清視頻會議系統

來源：投影時代　更新日期：2013-04-17 作者：pjtime資訊組

年度評選盛典獲獎揭曉 Infocomm China 深入報道年度商顯市場最大的看點何在

一、客戶背景：

邯鄲金隅太行水泥有限責任公司是國家大型一檔企業，其母公司北京金隅集團是全國重點支持的十二家大型企業之一，為全國500強和世界建材100強企業。

邯鄲金隅太行水泥有限責任公司前身是河北省邯鄲水泥廠，籌建于1958年，被列為國家“二五”期間的重點工程項目，是我國自行設計施工的第一座現代化的大型水泥廠。1969年建成投產，20世紀70年代曾被譽為“亞洲最大的水泥企業”。1993年改制為河北太行集團公司，并成立子公司-----河北太行水泥股份有限公司，是河北省最早實行股份制改造的企業之一。2002年8月河北太行水泥股份有限公司在上交所A股市場上市。同年，河北太行集團公司因實行“債轉股”更名為河北太行華信建材有限責任公司。2006年底加盟北京金隅集團。2007年河北太行水泥股份有限公司邯鄲本部改組成立河北太行水泥股份有限公司邯鄲分公司。2010年5月，更名為邯鄲金隅太行水泥有限責任公司。2011年2月底北京金隅股份完成換股吸收合并太行水泥，金隅股份于3月1日在上交所A股上市。

公司現有員工總數1600人，總資產20億元，擁有三條具有國際領先水平的新型干法水泥生產線（分別為2000t/d、2500t/d和4500t/d），旗下有3家水泥粉磨站。公司年產熟料325萬噸，水泥600萬噸，年實現銷售收入12億元，實現利稅1.5億元。三條水泥生產線均采用國際領先水平的窯外分解技術和循環經濟節能減排配置，具有處理城市垃圾、污泥、工業廢料等功能技術，年可消納尾礦廢石，工業廢渣200萬噸，是優化城市環境，提升城市品位的凈化器。

公司產品以“太行山”牌商標注冊，被廣泛應用于國家重點工程項目，是國家唯一獲得金牌產品的企業。水泥散裝能力居全國之首。市場覆蓋京、津、冀、晉、豫等省市，在國內建筑市場享有極高的聲譽。

1、依據公司現在發展規模和發展戰略的需要，建設冀南建材基地視頻會議系統。

優點：提高會議效率工作效率、降低會議成本。

2、依據公司內部實際情況和外部調研提出視頻會議系統的要求。

a、技術先進、運行穩定、性價比高、確保會議按期順利進行；

b、高清設備圖像語言清晰流暢對網絡帶寬要求不嚴格；

c、擴展容易、擴展成本低；

d、生產安全監控圖像方便接入；

e、有軟件視頻終端功能，出差在外用筆記本參加會議；

f、能夠轉播集團會議視頻會議；

g、其他：有教學、培訓等功能；

3、系統配置的原則：滿足現有需要，留足擴展空間，高清設備配置，采用先進技術。

a、本部會場初步考慮設置8個會場，如下：

（1）公司辦公樓二樓會議室（主會場：公司領導用）；

（2）公司辦公樓五樓會議室（分會場：綜管部、財務、戰略發展部、商混部等用）；

（3）礦山分公司會議室（分會場）；

（4）體育館綜合樓會議室（分會場：供應部、調度、設備部等用）；

（5）化驗室綜合樓會議室（分會場：燒成、制成、化驗室用）；

（6）包裝分廠會議室（分會場）；

（7）銷售會議室（分會場）；

（8）機修分廠會議室（分會場）；

b、公司外部設置9個單位會場，如下：

（1）京宏混凝土有限公司會議室（分會場）；

（2）成安金隅太行水泥有限公司會議室（分會場）；

（3）邯鄲大華水泥有限公司會議室（分會場）；

（4）館陶縣金隅太行混凝土有限公司會議室（分會場）；

（5）大名縣金隅太行混凝土有限公司會議室（分會場）；

（6）邯鄲佳聯混凝土有限公司會議室（分會場）；

（7）邯鄲金隅太行水泥有限責任公司磁縣分公司會議室（分會場）；

（8）邯鄲市太行水泥有限公司會議室（分會場）；

（9）邯鄲金隅太行建材有限公司會議室（分會場）；

c、系統預留出32個站點容量供以后增加新的分公司使用，終端設備用時再購買。

d、配置5個軟件終端賬戶，供領導在外出差時使用。

二、方案設計：

邯鄲金隅太行水泥有限責任公司高清視頻會議系統項目初期規劃共建設：1個控制中心， 1個高清主會場，16個高清分會場，5個軟件桌面終端（共享數據和管理使用）。主會場可以接收到所有分會場的全部視音頻并輸出到大屏幕。各分會場通過互聯網接入到視頻會議MCU并與主會場通信，各分會場能夠實時接收到主會場及主會場廣播的其它分會場的視音頻信號，要求視音頻同步，無延遲。具體建設方案如下：

【一】、網絡控制中心（1間）

在邯鄲金隅太行水泥有限責任公司中心機房建立高清視頻會議系統控制中心�？刂浦行呢撠熞曨l會議系統的總體控制和運行，是整個視頻會議系統的核心設備。

在公司總部中心機房部署一臺HDCON實時媒體會議平臺MCU（多點控制單元），支持48個終端用戶同時接入，最大可擴容至100點終端用戶同時接入，充分保障視頻會議系統未來的擴展性。該MCU（多點控制單元）是電信級平臺，1080P高清MCU，支持高清終端與標清終端混合組網。具備高穩定性和安全性，終端速率自動適配，最高可達8M；MCU多點控制單元通過公司現有寬帶接入互聯網與各會場終端通信，交互音視頻數據。

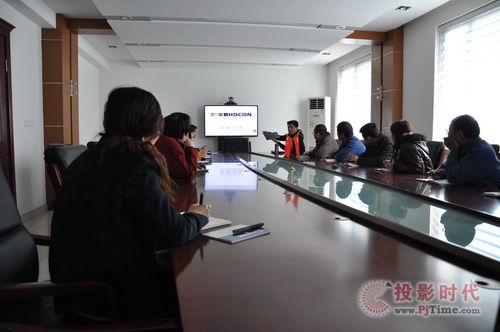

【二】、高清主會場（1間）

視頻會議終端：主會場作為最重要的會場，承擔了會議進程中的流程控制和內容發布。建議部署一臺HDCON高清會議終端HD8200T作為主會場的終端設備。HD8200T終端具有多路音視頻編碼和解碼能力，能夠將主會場的音視頻編碼成高清晰度的媒體流，讓各地會場及軟件桌面終端看到更清晰視頻畫面及流暢的聲音效果，同時HD8200T終端可以將遠端會場的多路音視頻進行同步解碼，讓主會場的與會者可以感受到更好的視頻畫面及音頻效果。HD8200T終端還具有強大的畫面分割功能，最大可以將各會場的視頻畫面分割成48分屏，讓每個會場的畫面都能獨立顯示。另外， HD8200T終端的雙流數據功能方便發言人將PPT、EXCEL、WORD等OFFICE文檔實時分享給各會場的與會者，甚至動態的程序操作和視頻文件。

HD8200T終端具備觸控操作，會議全程通過觸控操作管理整個會議進程。

視頻輸入設備：視頻會議中要達到高質量的視頻畫面，首先取決于視頻源是否清晰，所以選用高端的可遙控彩色攝像機，是保證視頻會議清晰視頻效果的第一步，在本項目中我們建議部署兩臺攝像機，其中1臺HDCON高清彩色遙控攝像機HT-HD1，用于捕捉公司領導的特寫視頻畫面，另外部署1臺HDCON高清彩色遙控攝像機HT-HD1用于捕捉全會場的視頻畫面，這樣通過兩臺攝像機的同時捕捉畫面，就可以將主會場立體呈現給遠程分會場。

視頻輸出設備：作為會議室級別的應用，視頻輸出設備通常選用大尺寸高清液晶電視或投影儀作為顯示設備，以提供給用戶清晰、逼真、舒適的視覺感受，建議配置兩臺液晶電視實現雙屏輸出，一屏顯示主會場發言人的視頻圖像及會議數據內容，一屏顯示其他會場視頻圖象，如下圖所示：

音頻輸入輸出設備：音頻也是視頻會議中非常重要的一項，音頻效果的好壞不僅取決于音頻設備（如麥克風、調音臺、功放、音箱等）的好壞，還取決于會議室的裝修和及辦公座椅的布置，因此建議根據會場的實際需求配置一只HDCON全向數字麥克風HT-909，該麥克風具有方向性好、嘯聲抑制等性能，適合作為會議室級別視頻會議的音頻輸入設備，同時配置質量高的調音臺、功放、音箱等音頻設備。

【三】、高清分會場（16間）

視頻會議終端：在各會場配置一臺HDCON高清會議終端HD7200。HD7200終端具有多路音視頻編碼和解碼能力，能夠將分會場的音視頻編碼成高清晰度的媒體流，讓主會場及其它分會場及軟件桌面終端看到更清晰視頻畫面及流暢的聲音效果，同時HD7200終端可以將遠端會場的多路音視頻進行同步解碼，讓分會場的與會者可以感受到更好的視頻畫面及音頻效果。HD7200終端還具有強大的畫面分割功能，最大可以將各會場的視頻畫面分割成48分屏，讓每個會場的畫面都能獨立顯示。HD7200終端的雙流數據功能方便發言人將PPT、EXCEL、WORD等OFFICE文檔實時分享給各會場的與會者，甚至動態的程序操作和視頻文件。

視頻輸入設備：在本項目中我們建議使用1臺HDCON高清彩色遙控攝像機HT-HD1，用于采集會議室全景或發言人的視頻畫面。

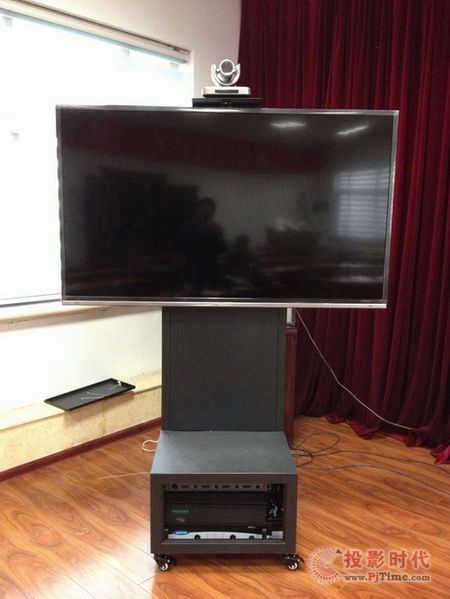

視頻輸出設備：建議采用配置1臺高清液晶電視用于顯示主會場及其他會場的視頻圖象，同時配置1臺移動電視車。

音頻輸入輸出設備：麥克風采用1只定向數字麥克風HT-909，同時使用高清液晶電視的音箱輸出遠程會場的聲音。

【四】、軟件桌面終端（5個）

在領導出差的情況下可以通過領導攜帶的筆記本電腦安裝HDCON視頻軟件終端，調用筆記本電腦集成的攝像頭、麥克風、音箱等設備與會議室人員進行遠程會議，實現隨時召開會議，便捷高效的溝通。

【五】、網絡拓撲圖

四、方案實施：

為了保證邯鄲金隅太行水泥有限責任公司冀南建材基地視頻會議系統項目按期完成，華騰成立由四人組成的項目專項實施小組。全力調動華騰公司人力、物力資源，并與用戶單位協調，商量解決未預見問題，完成設備的安裝調試工作。

1、安裝調試的主要內容如下：

（1）、通訊線路網絡的測試。（用時：半天）

（2）、1個中心機房HDCON實時媒體會議平臺MCU的安裝調試。（用時：半天）

（3）、1個主會場硬件設備HDCON高清會議終端HD8200T及外圍設備的安裝調試。（用時：半天）
