高清視頻vga采集卡在行業運用中已經很廣泛。VGA高清采集卡工作原理是由RGB模擬信號經過A/D采樣后轉換為數字信號，通過FPGA寫入SDRAM作為緩存，再經FPGA從SDRAM中將采集壓縮的數據讀出通過PCI總線傳輸到上位機，由上位機對數據進行傳輸等處理。T200AE 對VGA信號實時進行采集支持聲音的同步錄制，顯示畫面可以任意拉伸或全屏，錄制后格式為avi，保證適應各類播放器播放，錄制后期可以進行非線編，刪除或添加相關內容，顯示畫面顏色和清晰度可調，錄制幀率和碼率可調。

    經過高速PCI總線能夠直接采集圖象到VGA顯存或主機系統內存，此外不僅可以使圖象直接采集到VGA，實現單屏工作方式，而且可以利用PC機內存的可擴展性，實現所需數量的序列圖象逐幀連續采集，進行序列圖象處理分析。如果將一臺PC機VGA數據在另一臺PC上顯示以及采集VGA信號，傳統的方法是將VGA信號通過視頻轉換器VGA—VIDEO變成視頻信號,再通過視頻采集卡在另一臺PC機上顯示采集。

    高清視頻采集就是將視頻源的模擬信號通過處理轉變成數字信號(即0和1)，并將這些數字信息存儲在電腦硬盤上的過程。這種模擬/數字轉變是通過視頻采集卡上的采集芯片進行的。首先PC機發一個開始采集命令并等中斷，然后VGA采集卡會探測場同步開始，然后啟動采集一張圖片(根據行場消隱及大小)，采集結束后通過PCI中斷通知pc機，而PC機收到些中斷后，馬上啟動DMA讀取VGA采集卡的數據(只需要準備好內存地址和所讀大小即可)，讀取完畢即完成一次采集。由視頻采集芯片將模擬信號轉換成數字信號，然后傳至板卡自帶的臨時存儲器中，再由卡上自帶視頻壓縮芯片執行壓縮算法，將龐大的視頻信號壓縮變小，最后這些壓縮后的直接或通過PCI橋芯片進入PCI，存儲到硬盤。

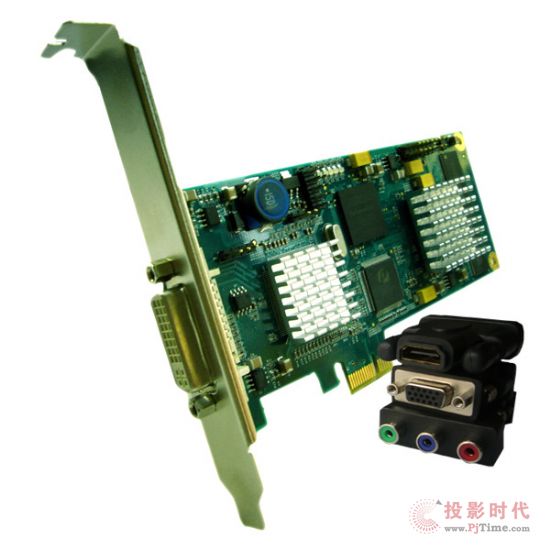

    高清視頻采集卡WIS-HDCAP1.1（支持2U、4U機箱）

    業內唯一支持同時支持LINUX系統和WINDOWS系統的VGA高清視頻采集卡WIS-HDCAP1.1

    業內唯一支持Drictshow真正的1080P質量的VGA高清視頻采集卡WIS-HDCAP1.1

    業內唯一同時可以支持分量、VGA、DVI、HDMI四種標準的VGA高清視頻采集卡WIS-HDCAP1.1

    產品描述：

    1.         PCI-E 1x接口，單卡實現1路VGA信號、DVI、分量、HDMI復用

    2.         采集VGA、DVI、分量、HDMI信號分辨率可達逐行高清效果(1920×1080或1920x1200)。

    3.         支持Windows系列操作系統，同時還提供LINUX的驅動支持。

    4.         支持所有視頻采集、編輯、直播軟件。支持標準的DIRECTSHOW進行開發，無需二次開發;根據不同客戶的需求，同時提供二次開發SDK。

    5.         支持一機多卡。

    6.         畫面大小可高質量縮放和切邊功能

    7.         自動檢測源的分辨率。和刷新率，且能夠自動匹配

    8.         對地某些專業設備輸出的特殊信號提供多種參數可自定義配置

    9.         并提供特殊信號源的開發支持

    10.     支持目前市面上現有的準高清攝像機（720P）和高清攝像機（1080P）如SONY新出的HD7V、HD3V和國產的最高1080I和最高1080P的攝像機

    適用行業

    l         電腦主機信號采集;

    l         教育、醫療、雷達信號采集

    l         大屏幕，電視墻行業應用

    l         工控機、游戲機主板、嵌入式設備

    l         視頻會議，遠程教育培訓

    l         高清安防，門禁

    l         運輸安檢

    l         軍事模擬

    l         虛擬現實等

    技術參數：

    板卡格式:

    PCI-e x1 半長卡, 69mm x 141mm.(支持2U、4U機箱)

    PCI-e 總線主板，具有scatter gather DMA ，提供數據傳輸率最大為 480MB/s.

    接口:

    一個 DVI-I類型的接口，可以轉接VGA、分量YPbPr、HDMI、DVI

    最大采樣率:

    每秒200M像素.

    視頻采樣:

    RGB:  每像素24 比特/8-8-8 格式.

    視頻采集內存:

    32 MB (實時更新).  三倍緩存.

    支持RGB 模式:

    640 x 480,720 x 400, 800 x 600, 1024 x 768, 1280 x 800,1280 x 1024, 1440 x 900,1600 x 1200, 1920 x 1080, 1920 x 1200,自定義模式.

    支持DVI模式:

    640 x 480, 800 x 600, 1024 x 768, 1280 x 1024，1920x1080，自定義模式。

    支持HDMI 模式:

    1080p（最高60）,1080i, 720p, 576p,  480p ，使用的接口是一個分量-DVI 接口.

    支持高清分量（YPbPr）

    1080p（最高60）,1080i, 720p, 576p,  480p

    輸入模式監測:

    激活源信號模式改變的跟蹤，自動監測硬件的輸入模式.

    采集幀率:

    0fps—120fps（因分辨率而定）

    其中：

    1024X768 60fps

    1280x1024 40fps

    1920x1080 30fps

    720P      40fps

    1080P     30fps

    視頻格式選項:

    模擬 RGB  HSync 和VSync

    模擬 RGB Sync on Green

    component    Sync on Y

    DVI single link

    HDMI

    支持的操作系統:

    Windows® XP Professional (x86 and x64), Windows® Server 2003 (x86 and x64), Windows Vista® (x86 and x64) and Windows® Server 2008 (x86 and x64)

    電源要求:

    3.3V最大電流0.5A.

    12V 最大電流1.0A.

    最大電量 – 13.5 Watts.

    操作溫度:

    0 到 35 攝氏度

    存儲溫度:

    20 到 70攝氏度

    相對濕度:

    5% 到 90% 不結露

    模擬輸入范圍:

    Min 0.5Vpp  Max 1.0Vpp

    Hsync:

    15kHz - 110kHz

    Vsync:

    無硬件限制, 實時信號一般為 25Hz - 200Hz

    分離同步極性:

    正極或負極.  (Separate H & V sync, Composite Sync)

    同步隨綠極性:

    負極

    模擬輸入阻抗

    75 歐姆
