介紹完挑戰者驍龍S4，我們再來認識下今天比拼的另一主角——NVIDIA Tegra 3四核處理器吧。作為全球首款移動四核處理器，Tegra 3仍采用臺積電40nm制程工藝，四核心最高頻率1.5GHz，單核最高1.4GHz，根據官方介紹，Tegra 3的CPU性能最高可達Tegra 2的5倍，“已達PC級別，趕超桌面端的Core 2 Duo T7200”。內部集成12核GeForce GPU，GPU性能是Tegra 2的3倍，并支持3D立體顯示。同時，其四核理論功耗也比雙核的Tegra 2更低。

    Tegra 3技術規格

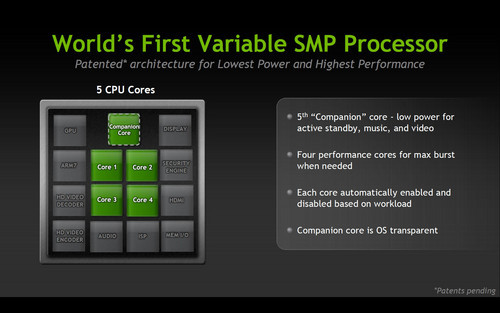

    NVIDIA Tegra 3不僅在發布時間上搶得了先機，而且還有著自己的獨門絕技。Tegra 3名為“四核”，實際上內部卻包含了5個CPU核心，其中一個被稱為“Companion CPU core”協核心。NVIDIA將這種架構稱為vSMP(可變對稱多處理，Variable Symmetric Multiprocessing)，已經申請了專利。

秘密武器——第5顆協處理器

    去年NVIDIA的Tegra 2處理器雖然同樣貴為全球首款雙核處理器，頭頂無數光環，但其境遇卻并不算佳，除了因為Android 3.0系統強制性的眷顧，Android平板大多必須使用Tegra 2外，使用Tegra 2的手機產品真是少之又少，就連當初與NVIDIA聯手發表愛的宣言的摩托羅拉，在經過蜜月期的甜蜜之后，也是紛紛將旗下旗艦處理器換至德州儀器門下。不夠穩定的效率及過高的功耗問題成了制約Tegra 2的關鍵問題。而NVIDIA也是看到了問題所在，所以我們看到NVIDIA也是為針對以上問題在Tegra 3上做了很多優化。Tegra 3中的5個CPU核心在內部結構上完全一致，均為Cortex-A9架構。不過，其中四個采用高性能制程(G)制造，為更高頻率運行優化。而最后一個協核心則為低功耗制程(LP)打造，漏電流更低，為低頻率運行優化，最高頻率僅500MHz。

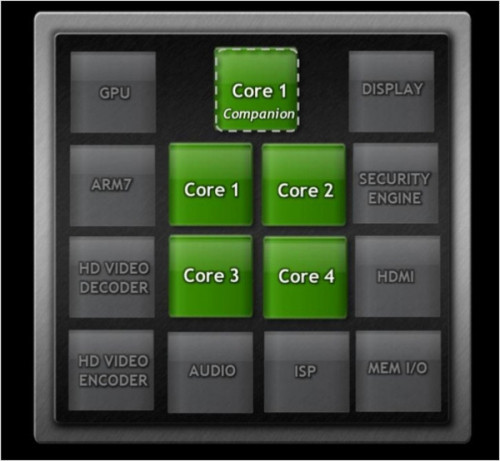

Tegra 3構架圖

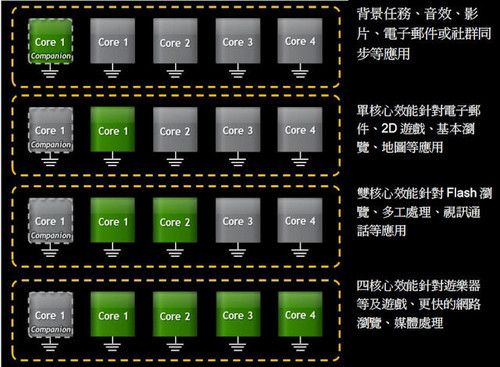

    vSMP動態均衡多核調節技術，其實就是NVIDIA提出的在高性能和低能耗之間的一個折衷方案，該技術允許Tegra 3在不同情況下采用不同的處理方案：在對性能要求比較低，例如待機、視頻播放(主要工作在GPU)時，使用伴核；在玩普通游戲、瀏覽網頁、加載Flash等情況下使用單核或者雙核；而只有在運行大型3D游戲、進行視頻音頻剪輯時才會四核滿載運行。不過以上技術也只是停留在理論上，而在實際應用中，包括伴核到多核的切換速度、系統端特別是谷歌Android操作系統對多核的優化、數據傳輸等方面都可能存在問提，所以Tegra 3是否能像官方介紹的那樣強悍還需要我們去實際檢驗。

核心切換
