短焦投影機在近年來成為了市場上最受關注的產品，廠商們也相繼壓寶短焦市場。不過就目前市面上短焦投影機來看，依然存在著不足之處。雖然短焦投影機縮短了投影距離，但是超短焦投影機的設備體型偏大、體積笨重，不適于便攜使用。此外，布線也是一個問題，雖然投影機可以靠墻放置，但是與電腦之間的連接線也會對演講者造成一定的妨礙。

    解決傳統投影機諸多不便

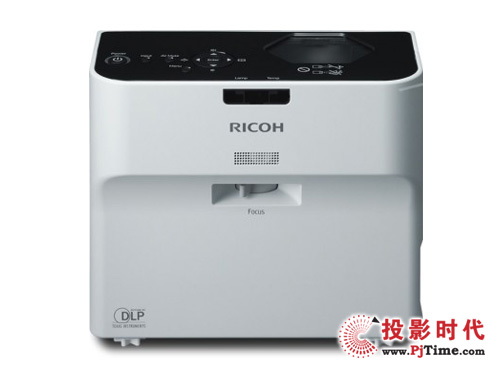

    作為擁有幾十年的制造精密光學元件和鏡頭經驗的廠商理光，憑借著多年的經驗積累以及專業的研發團隊，在國內推出了直立式超短焦系列PJWX4130和PJWX4130N。它們成功地解決了目前市場上短焦產品的所有問題，擊敗了傳統的便攜式投影機和一般的超短焦投影機。

    理光超短焦系列新品不但最短距離11.7厘米投射出48英寸圖像，還是目前全球最小巧的、重量最輕、投射距離最短的產品。而且在外觀上也是做了革新，它拋棄了傳統投影機方方正正的外觀，采用直立式設計，并通過特殊的超短焦技術，得以大幅縮短投影距離。值得特別一提的是，理光獨有的“自由曲面透鏡”技術和像差補正技術，可通過使用屈曲光學系統，徹底排除無用空間，實現無法超越的小型化。

    三項關鍵技術 實現便攜超短距投影

    一般情況下，投影機會將微型顯示板（一塊對角線不足一英寸的顯示板）上形成的原始影像放大100倍左右，并將其投射在屏幕上。為了在確保投射出大尺寸畫面的同時縮短投影距離，光學投影系統（包含鏡頭在內的各種光學元件的組合）需要支持寬視角。為達到這一性能目的，通常將多片玻璃鏡片與塑料鏡片相結合，并且采用大尺寸的鏡片。因此，可視角度越寬，要求鏡片尺寸越大、數量越多。投影機視角的拓寬與減小投影儀的尺寸和重量成反比。

    1、利用凹透鏡獲得超高倍率放大-----逆向創意

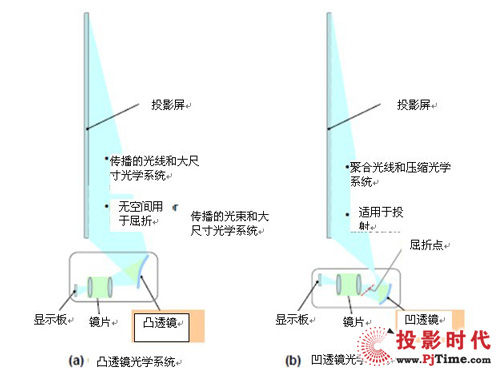

    通常，光線是通過凸面上的反射進行傳播的。凸透鏡被設置在光路的中間，所以它必須足夠大，以便接收全部傳播的光線（見下圖a）。理光通過采用凹透鏡，成功地減小了光學系統（見下圖b）的尺寸。

基于凸透鏡和凹透鏡的光學系統

    通過凹透鏡，產生了一個中間影像，該影像可阻止來自鏡片的光流傳播。接著，利用凹透鏡的反射和折射力量，將中間影像放大后，隨即投射出去。依靠這一技術，可在超短的距離實現大尺寸畫面的投射。我們的創意打破了傳統常規。凹透鏡這一逆向創意，在保持光學系統小巧特性的同時，也使投影儀實現了廣視角。

    2、進一步縮小鏡頭尺寸的自由曲面凹透鏡

    設計一款超短焦投影機涉及到多項技術挑戰，如縮短投影距離、減少影像畸變以及維持高分辨率等。追求寬視角必然會帶來影像畸變的增加和分辨率的降低。在過去，我們是通過采用非球面鏡片補償像差來解決這一問題。

    然而，使用非球面鏡片的方法，也存在各種限制。為此，理光提供了自由曲面凹透鏡，這是一個重大突破。最新開發的自由曲面凹透鏡，大大地增加了設計的自由空間，可滿足我們看似矛盾的兩項需求——更小的尺寸和更高的光學性能。利用理光聞名已久的高精度注塑技術，我們向光學元件加工精度的限制發起了挑戰。我們的不懈努力，最終迎來了超短距投影專用光學系統的誕生。

    3、基于獨特立式結構減小鏡頭尺寸的屈折光學系統

    除去自由曲面凹透鏡外，理光開發了一套屈折光學系統，在該系統的鏡片和自由曲面凹透鏡之間設置了一個反光鏡。通過重迭光學系統中的光路，我們可以顯著減小機身的體積。

    此外，機身的立式結構設計有助于進一步減小尺寸。得益于這一設計，可在拉近投影儀與屏幕之間距離的同時，投射出采用曲面反射鏡的傳統超短距投影儀所不能投射出的大尺寸影像（最近距離可獲得48英寸影像）。依靠較小的占地面積，這款新式投影儀可大大提高空間的有效使用率。
