如果你拿著放大鏡去觀察液晶面板的話，你會發現如下圖中所顯示的樣子。 我們知道紅色、藍色以及綠色是所謂的三原色。也就是說利用這三種顏色，便可以混合出各種不同的顏色。很多平面顯示器就是利用這個原理來顯示出色彩。我們把RGB 三種顏色，分成獨立的三個點，各自擁有不同的灰階變化，然后把鄰近的三個RGB 顯示的點，當作一個顯示的基本單位，也就是pixel。那這一個pixel，就可以擁有不同的色彩變化了。然后對于一個需要分辨率為1024*768的顯示畫面，我們只要讓這個平面顯示器的組成有1024*768個pixel，便可以正確的顯示這一個畫面。在圖中,每一個RGB 的點之間的黑色部分，就叫做Blackmatrix。它主要是用來遮住不打算透光的部分。比如像是一些ITO 的走線，或是Cr/Al 的走線，或者是TFT 的部分。因此，我們在圖中看到每一個RGB 的亮點并不是矩形，在其左上角也有一塊被black matrix 遮住的部分，這一塊黑色缺角的部份就是TFT的所在位置。

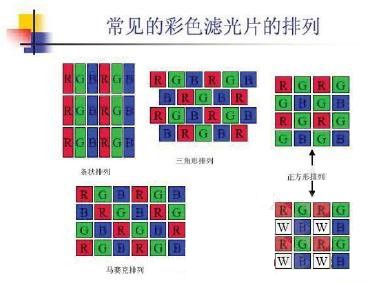

    下圖是常見的彩色濾光片的排列方式。條狀排列最常使用于OA 的產品, 也就是我們常見的筆記型計算機，或是桌上型計算機等等。為什么這種應用要用條狀排列的方式呢? 原因是現在的軟件，多半都是窗口化的接口。也就是說, 我們所看到的屏幕內容,就是一大堆大小不等的方框所組成的. 而條狀排列,恰好可以使這些方框邊緣, 看起來更筆直，而不會有一條直線, 看起來會有毛邊或是鋸齒狀的感覺。但是如果是應用在AV 產品上, 就不一樣了。因為電視信號多半是人物，人物的線條不是筆直的, 其輪廓大部分是不規則的曲線。因此一開始, 使用于AV 產品都是使用馬賽克排列(mosaic,或是稱為對角形排列)。不過最近的AV產品，多已改進到使用三角形排列(triangle,或是稱為delta排列)。.除了上述的排列方式之外, 還有一種排列, 叫做正方形排列。它跟前面幾個不一樣的地方在于它并不是以三個點來當作一個pixel，而是以四個點來當作一個pixel. 而四個點組合起來剛好形成一個正方形。
