東麗開發出了不容易附著指紋等油脂性污漬的薄膜，具備即使附著指紋也看不出來的功能。將用于智能手機和平板終端等顯示畫面具備觸摸輸入功能的產品。“根據用戶的反應，最快在2012年度內開始量產”（東麗高功能薄膜技術部長兼薄膜研究所長恒川哲也）。

    目前，具備防指紋功能的薄膜共有兩種產品實現了實用化，分別是通過溶解擴散油脂性污漬使指紋不明顯的親油性薄膜，以及通過排斥污漬防止指紋附著在薄膜上的拒油性薄膜。據東麗介紹，親油性薄膜存在的課題是，如果皮脂和污漬較多的手指觸摸時無法獲得效果；而拒油性薄膜的課題是，附著的指紋污漬容易看得出來。

    東麗的開發品解決了原產品存在的這些課題。在采用名為“抗指紋性”的自主指標進行測試時，開發品時得到了“Class-2”的結果，優于親油性薄膜的“Class-4”和拒油性薄膜的“Class-3”。抗指紋性是以薄膜表面反射光的色彩和光澤變化量為基礎的定量化指標，數值越低性能越高。

    開發品的其他性能參數方面，全光線透射率為91%，霧度為0.6%，光澤度為155%，實現了與競爭品基本相同的性能。開發品是在PET薄膜上進行溶液涂布成膜實現的，因此生產成本也比較低�！斑�可以在其他樹脂膜和玻璃上成膜”（東麗）。

    為實現上述特性，東麗采用了以下兩種技術。第一，較原來提高了拒油性，使污漬不容易附著。通過追加新的添加材料，拒油性材料容易溶解到母材中，可以在薄膜表面均勻成膜。由此，污漬附著量降到了原拒油性薄膜的約1/3。東麗沒有公布具體的材料種類。

    第二，通過在薄膜表面形成nm尺寸的不規則凹凸構造，抑制了污漬凝集，使污漬變得不明顯�！巴ㄟ^調整母材、拒油性材料和添加材料的構成比例，并優化涂布和干燥工藝，使之具備自組織功能，從而可形成微細的凹凸構造”（東麗）。

    東麗已經在2012年2月15～17日于東京有明國際會展中心舉行的“nano tech 2012”（第11屆國際納米技術綜合展暨技術會議）上展出了此次的開發品。

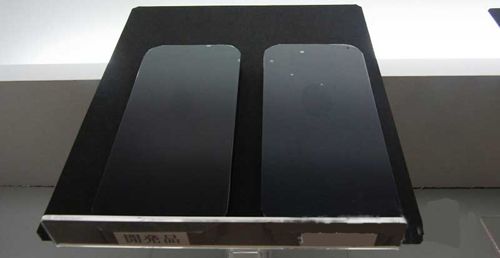

    圖1：此次的開發品（左）和未進行表面處理產品（右）的比較

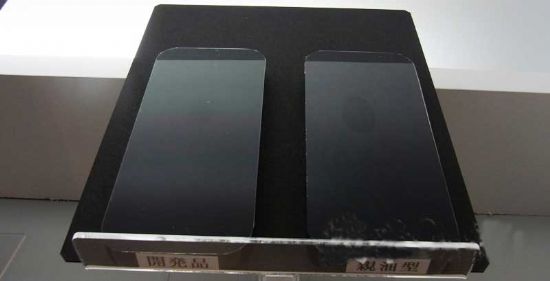

    圖2：此次的開發品（左）和親油性薄膜（右）的比較

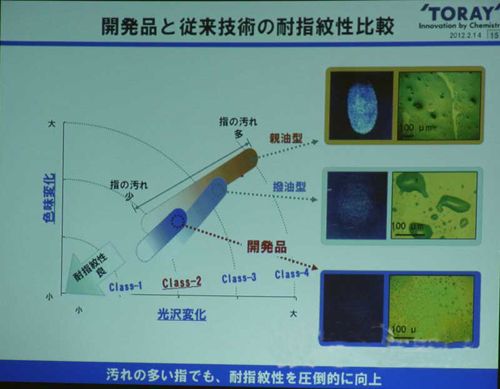

    圖3：與其他競爭公司的性能比較

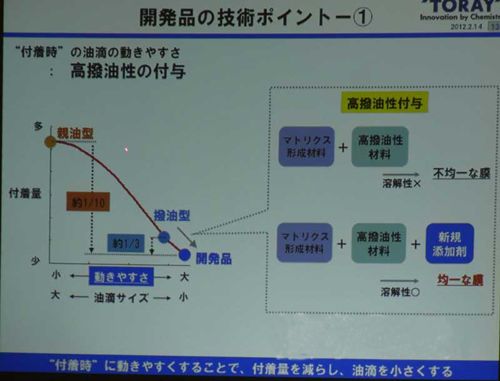

    圖4：導入技術1：較原來提高拒油性

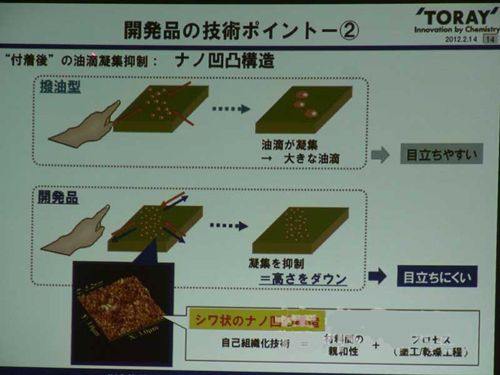

    圖5：導入技術2：設置nm尺寸的不規則凹凸構造
