自己動手影院搭建

   泡泡網高清頻道4月15日訊 設計、裝修、安裝、調試這些看似復雜的工序一般都是由專業的公司來操作的，但你有想過自己動手包辦這些工作嗎？來自云南的一位影音愛好者打造的12.2聲道系統就是其自己動手完成的。他對自己的影院需求是可容納獨立的三個系統：影院系統、純音樂系統和一臺雅馬哈立式鋼琴。在播放電影或交響樂爆棚片段時不能影響到樓上已經休息的家人。

    影院搭建完全自己動手，節約投資，打造一個舒適的高標準的理想視聽環境。考慮所能想到的所有細節，改善每一個環節。利用所具備的條件，平衡效果與投資，充分發揮出AV器材的潛能。同時也不能影響兩聲道純音樂系統的重播效果。該影院的整體資金投入(包括器材與裝修等)約15萬元。

● 視聽環境基本情況

    1、視聽環境尺寸(長×寬×高)：7m × 5.8m × 2.8m

    2、視聽環境面積：40平方米

    3、視聽室周邊布局：聯排錯層的獨立家庭影院

● 器材列表

播放設備：天龍2500BT藍光轉盤

          三星BP1400藍光播放機（歐版 軟件已升級)

          SONY  PS3 （軟件已升級)

          先鋒DV- S10A  DVD播放機

          EGREAT   高清播放機

顯示設備：明基W10000高清投影機+手動大口徑2.35：1變形鏡頭

          奧圖碼HD70S 720P投影機+固定2.35：1變形鏡頭（播放DVD）

          定制200寸2.40：1淺灰畫框幕

AV放大器：天龍AVC-3808影音中心 （作為前級）

           CAYING D1205.1A  5聲道功率放大器 3臺（使用其中12個聲道）

家庭影院音箱

    主音箱： Rogers  DB101     × 4

    中置音箱： Rogers  DB101     × 2

    環繞音箱： Rogers  DB101     × 4

    后環繞音箱： Rogers  DB101     × 2

    超低音音箱：YAMAHA YST-SW315有源超低音音箱     × 2

    Hi-Fi音箱：世霸落地鋼琴     × 2

    Hi-Fi放大器：KELL 前后級

影音器材列表

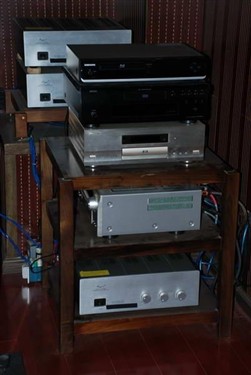

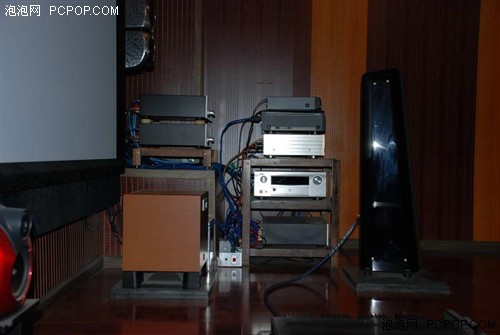

部分設備

線材：主干電源線3*10平方毫米紅河電纜線

      設備供電電源線自制3*6平方毫米紅河電纜線

      西門子空開×2

      醫用琥珀插頭

      百威RCA頭

      鐵三角光纖 同軸線

      線圣 HDMI 12米、10米、1.5米信號線

      鯊魚信號散線

      意大利廠音箱線

裝修調試一人搞定

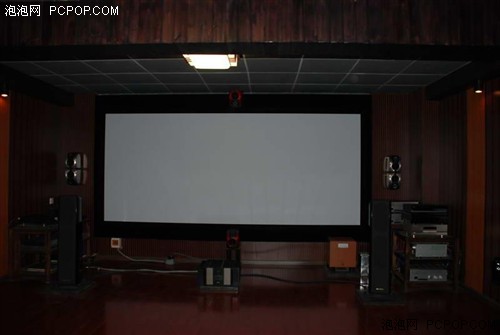

● 影院構建、聲光學處理

     其實整個設計、裝修、安裝、調試過程中，很多方面其實沒有想象的那么復雜，影音環境下要求的東西可以自己動手也能搞得很好，不像純音樂系統最好用名廠真品。整個工程除泥工外全部自己動手完成耗時兩個月投入15萬左右（不含純音樂系統），有一些切身感受與大家分享：對于有條件的朋友一定要對設備多加對比，加強交流，多思考勤動手，一定可以事半功倍，避免花很多不必要的冤枉錢。當然家人的支持是成功的必備條件。

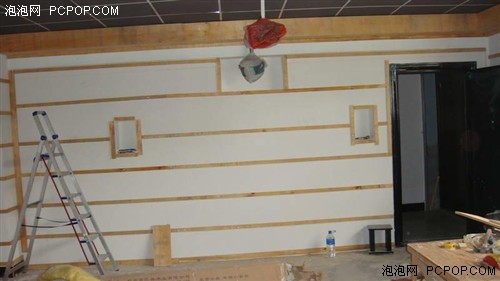

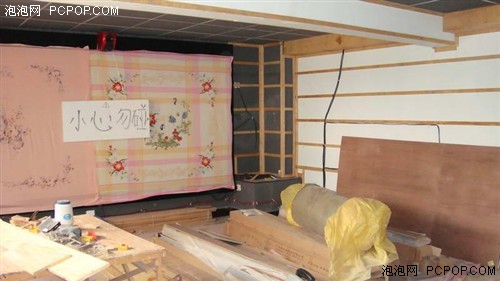

裝修中的影音室

    本視聽室的整個工程，除了砌墻和雙飛粉外（地板和防盜門的安裝由商家負責）所有工作自己一個人搞定，偶爾也叫家人搭個手。裝修費用上就只是各種材料的成本。自我感覺比裝修公司做的要好。

電源線對聲音的影響

下面從幾個方面詳細說明我構建過程：

1.電源供給方面

    想達到預期效果，一定要考慮電源線對聲音的影響，其調音作用之巨大絕非聳人聽聞。剛入手天龍2500BT藍光轉盤時,用了一條線芯很粗的電源線，以為設備好效果會不差到那里去，但是出來的聲音單薄，高清圖像也不購亮麗與其廠家宣傳大相徑庭。

    后來換成純音樂系統上的一條金寶PK10電源線，效果就全出來了。但是不可能在所有AV設備上使用名廠成品電源線，于是換成了自制3×6平方毫米本地廠紅河電源線（銅質很好）效果一樣出色，基本感覺不到與金寶線的差距。圖像細膩深沉結實，色彩真實富有陽光感。聲音細節明晰，泛音豐富，音壓、密度很大，加上兩只超低音單元同時出力讓沙發和胸腔都在共振仿佛置身于真實的場景之中。這僅僅是一條成本百余元的電源線帶來的效果。可以說此電源線激發出了天龍2500BT藍光轉盤的潛能。

獨立供電互不干擾

    視聽室的電源供給直接從小區的配電柜單獨接入，用了三條10平方毫米的紅河電纜引入室內接西門子漏電保護空開。避開各種生活用電的干擾。然后獨立出影院系統和純音樂系統的電源供應。影院系統再進一步分開視頻和音頻設備的供電，做到互不干擾。

    插頭，插座采用進口醫用級產品，每臺設備都用自制的三條6平方毫米電纜連接供電，盡可能減少中間連接件，保證電壓、相位正確。為輸出最佳音質沒有使用穩壓器和濾波器。

音箱線材至關重要

2.信號線和音箱線方面

    對聲音的貢獻信號線和音箱線一樣至關重要，購買現成產品，在效果與成本上很難達到平衡，同時在長度上也是不能滿足需要。視聽室的AV設備還是通過自制信號線來連接。從天龍AVC-3808影音中心連接Caying D1205.1  3臺后級功放十個聲道的十條信號線全部是一樣長度，用鯊魚信號線和百威RCA頭自制帶屏蔽，兩條連接有源低音單元的信號線8米長也用同樣方法制作。

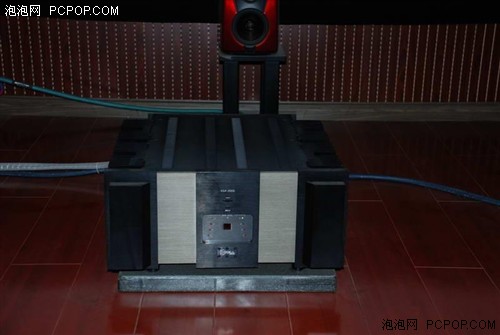

KELL 200后級功放

    高清信號源到影音中心全部使用HDMI1.3電纜連接，輸出最高標準的原碼數字信號，視頻設為：1080P24HZ,音頻由天龍3808影音中心解碼。只有先鋒S10 DVD用色差和同軸線輸出到影音中心，視頻倍線到1080P60HZ，音頻解碼后輸出。視頻信號再分別由兩條線10米和12米的HDMI1.3線圣信號線輸出到兩臺投影機。音箱線十條全部采用意大利廠的多芯粗線徑散線，對應位置處的信號線全部一樣長短。

12.2系統能量充足

3.音頻方面

    觀看電影時我們的注意力更多是集中在故事情節和畫面上，對聲音信息的接收不象聆聽純音樂時那樣專注于音樂的表現力。所以要求自然不必如純音樂系統那么高，爭取在有限投入的情況下盡量做到最好。要是按純音樂系統的標準來建設那投入肯定是一個非常巨大的數字。

右環繞+后環繞音箱

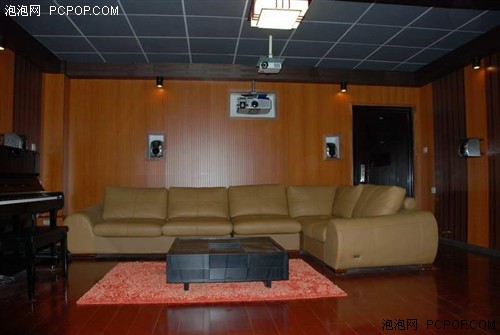

視聽室后視圖

   由于整個空間較大，只用天龍3808功放直接接駁7.1只音箱，很難讓整個空間充滿足夠的能量，很多場景不能得到很好的表現，有腳軟的嫌疑。后改成前后級方式,采用12.2只音箱的方式接駁，讓聲音能量填滿整個空間。

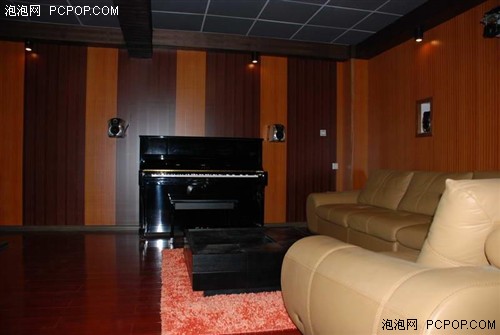

鋼琴加環繞音箱

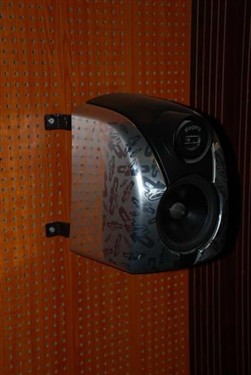

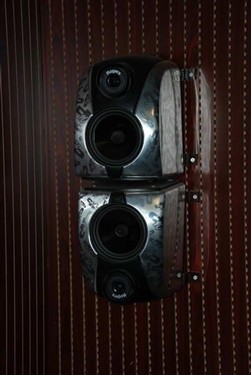

Rogers DB101

    音箱的使用上是12只英國Rogers db101密閉小音箱，全部一樣大小讓整個聲場比較均衡，沒有主次之分，上下中置音箱的結像與其他音箱保持在同一個高度（1.6米），能比較好的模擬出真實音效。選擇Rogers db101音箱的原因主要是性價比較高，聲場非常寬闊，靈敏度達到101db很容易推動，可以用功率有限的功放還原出很好的效果，缺點是聲音密度不夠，聲壓不足。

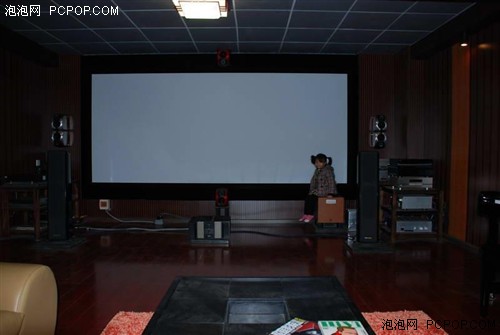

前置+右環繞

    為彌補上述缺陷采用廠家推薦的多音箱接法，通過四前置、雙中置、四中環繞、雙后環繞再搭配雅馬哈雙超低音單元的配置來表現各種電影場景。采用3臺《HIVI》雜志中得分相當不錯的Caying D1205.1獨立后級功放為每一支音箱提供充足的能量。很好的表現出不同物體發出的聲音質感，結像定位非常準確。與雅馬哈雙低音單元搭配可以做到整個聲音頻段連續，感覺不到聲音頻段的塌陷。

環境光對投影影響

4.視頻方面

    要想讓投影機投出滿意的效果，除投影機本身的素質外，環境光的控制至關重要。要求白天也不能有外部光線照入，投影機投射出的光線通過屏幕反射后也應讓四周墻壁盡量吸收避免照成二次反射,重新照射到屏幕畫面上，造成圖像對比度，色度和飽和度的下降。從現在的觀看效果來看可以說視聽室的環境裝修達到了預期的效果。

視聽室后視圖

兩臺投影機

   投影屏幕方面我定制了一塊200英寸2.40：1的淺灰畫框幕，沒有選用透聲弧形幕，主要因為價格太高，弧形幕觀看16：9畫面時有點別扭，而透聲幕會造成中置聲道的衰減同時影響高清畫面的效果。平實觀看藍光影碟時基本不使用變形鏡頭，因為就算較好的變形鏡頭也會讓1080P畫面大打折扣使圖像面變模糊，不可能和原始圖像相提并論。但時對于DVD和720P的圖像通過變形鏡頭投滿200英寸2.40：1畫面卻很過癮，圖像損失不大，可以接受。

兩個投影各取所需

    因為是平面銀幕所以把投影機放置在最遠焦距處但畫面在左右兩端會出現輕微變形，這也是比例定為2.40：1而不向弧形幕是標準的2.35：1的原因。至于投成2.35：1畫面后大部分影片字幕沒法顯示的問題，以前編了一個小程序能把DVD字幕向上調整到需要的位置，但是用影碟機觀看還得再重新刻錄一張DVD光盤。

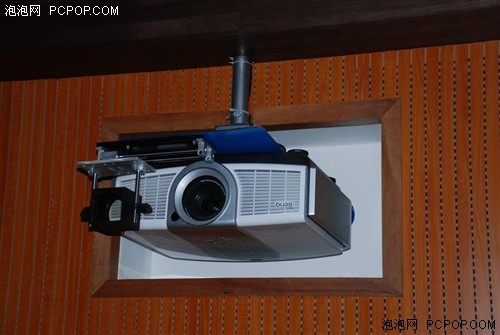

奧圖碼HD70S

明基W10000投影機

    要是使用高清播放機播放下載影片時因為字幕是外掛的機器可以調整免去了很多麻煩。當然最好是能練出及時翻譯的聽力來。平時用奧圖碼HD70S接1.33變形鏡頭觀看DVD和720P影片，原因是HD70S鏡頭口徑小很容易搭配變形鏡頭，能滿屏輸出畫面不至于在四個角出現光柵，加之亮度高光通量大即使投射成200英寸畫面也有充足的亮度。

    明基W10000投影機平時主要用來觀看藍光碟和1080P視頻，從信號源到影音中心再到投影機全部打開寬色域，圖像的細節、色彩、質感，黑位、暗部細節和對比度無一沒有上佳表現。在播放藍光影像和DTS –HD Master音頻時足以超過很多電影院的效果。

裝修拒絕聲音污染

5.視聽室整體裝修方面

    該視聽室原本面積50平方米左右，有個樓梯上樓，所以不是密閉空間，觀看影片時會造成局部光污染和聲音外泄，嚴重影響自己也影響家人。后來加砌了一堵墻，減小了面積，構成了一個全封閉的空間，不讓聲音能量外泄保障了聲音的密度和聲壓。

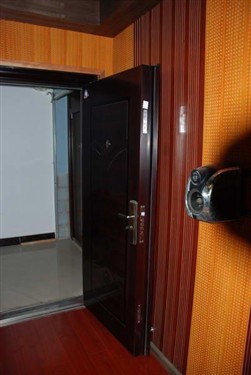

加厚防盜隔音門

    因而定制了一道加厚防盜隔音門，里面聲音再大都不會影響到樓上的家人。把原來的地毯換成現在的深棕紅色亞光強化木地板，既衛生已容易打掃而且不反光，配上黑色多功能茶幾和桔紅色腳踏地毯，既保持色調統一也有吸音減少反射的功效。

    從美觀角度出發沒有采用二次擴散板，而是在四周墻壁分別采用四種不同結構和色彩的吸音板，來達到美觀與功效的結合，吸音板的安裝比較簡單有點象安裝木地板。吸音板下背龍骨然后填充5cm吸音棉，吸音棉不能使用過多否則會造成吸音過度，讓聲音變得單薄沒有能量感。房間前部安裝投影屏幕為避免光線二次反射，采用了深棕色的吸音板，房間左右兩邊墻面分別用棕色和桔色吸音板搭配，而后面的墻壁在沙發后面全部采用桔色吸音板避免總體色調太凝重太過壓抑。

窗口密封巧處理

    畢竟很多時間要聽音樂和小孩練琴。這里需要特別說明一下，我本人認為對窗子的處理非常關鍵，要是使用深色厚窗簾和遮光布會很不美觀，也達不到左右聲音反射的平衡，白天觀看電影時窗簾四周還是會有少量光線透入，嚴重影響效果和心情。

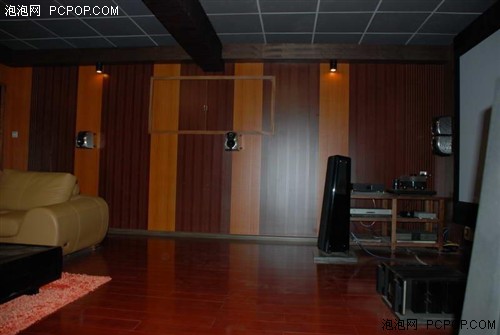

影音室的窗戶打開

    考慮了很多方案后決定采用左右雙開門的設計來解決這個問題，左右雙開門采用對面墻壁一樣的吸音板制作，再嵌錯不同長度和高度的背板，平時可向普通窗子一樣開關，觀看電影時關上和對面墻壁一摸一樣，即使在白天也不會有一絲光線透入，真正做到了伸手不見五指。

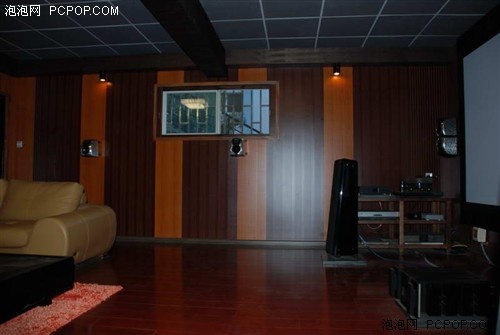

影音室的窗戶關閉

    天花板采用50×50厘米吸音石棉板吊頂，再用碳素墨水調好的深灰色乳膠漆均勻的滾到白色的石棉板上，使整個吊頂達到不會反光而且還會吸音的效果。座椅選用江黃色L型真皮大沙發，座、躺都很舒服，還可以消除駐波，靠近沙發右邊擺放的是一支超低音單元，轟鳴時會讓機械波通過沙發傳到觀看者身體內并產生同頻率的震動，大大增強了臨場感。黑色多功能茶幾可收納很多CD、DVD和藍光碟，平時把全部遙控器也放入其中保持整個環境的干凈、整潔。

音頻智能需調節

● 系統配置與調試

音頻調試

     聲音方面的調試主要集中由天龍AVC-3808影音中心的ROOM EQ功能分別從幾個位置來進行智能調試，然后不是很滿意的地方再通過手動微調來達到想要的效果。ROOM EQ功能可以準確的測定出房間的空間屬性并做出合理設定。可通過超低音單元適當增加一點低頻量感來討好觀眾，其次通過測試光碟來進一步調整超低音單元的高頻段與Rogers db101的低頻段的無縫銜接，盡量使極低頻至超高頻有一個比較好的線性響應。

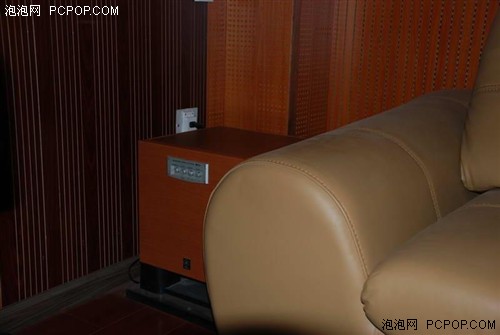

YAMAHA低音單元

    再就是調整屏幕上下的兩個中置音箱的指向使其聲音結像位于屏幕正中間，然后再進一步是微調其它音箱的指向等基本達到要求后再次通過天龍AVC-3808功放的ROOM EQ功能調試，仿佛幾次調整后就可以得到很好的效果了，做到聲音結像在空間中的移動與角色的移動非常吻合。

視頻調試蘋果幫忙

視頻調試

    視頻方面的調試就沒有智能設備的幫助了，從信號源到影音中心最后到投影機都可以獨立調整每個參數，這無疑增加了調試的難度。這是一個很困擾人的問題，經過長時間的思考，想到了我們想要得到的無非是一個標準的圖像畫面，只要得到了這個標準畫面，無論調整哪個環節只要最終接近標準畫面就達到了目的。問題就變成了尋找標準圖像，色彩打樣或照片可不行，因為紙質圖像在黑暗環境中是看不見的，靠大腦中的記憶會產生偏差，也無法進行比對，而顯示器中的圖像可以做到。

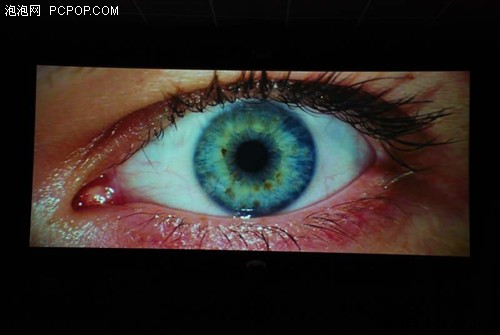

實投畫面

    目前世界上最頂級的顯示器品牌是EIZO藝卓，其次就是蘋果公司的ACD（Apple Cinema Display）IPS液晶顯示器，配合MAC OS X的彩管理引擎能呈現出非常標準的色彩顯示。這是其他品牌難以企及的。于是就在平時使用的Mac Book Pro上和視聽室AV系統上同時播放同一段高清視頻來進行對比調校。全部設備打開寬色域，經過反復對比調校后，明基W10000投影機投出的高清畫面已經很接近蘋果電腦的顯示水平了，看上去較以前好了很多，更真實，更有質感，基本達到了預期的效果。

實投畫面

    最大的缺憾是：即便是DLP投影機黑位還是不夠深，暗部細節的表現和暗物體的質感遠不如蘋果顯示器那樣完美。我想這也是DLP技術今后發展的一個方向。奧圖碼HD70S 720P投影機只算是低端入門級器材，沒能達到那種水平，盡可能調好一點就可以了。

自建影院有隱情

● 整體風格與效果

    這個視聽室的設備選型上因為投入所限，選用的全是性價比較高的產品，基本屬于中檔器材，但在環境處理和設備調校上下了很大功夫，考慮到了盡可能多的細節，可以說不論在聲學和光學方面的處理都達到了一個相對比較理想的狀態，基本發揮出了設備具備的水平，效果十分讓人滿意。

    當然要想自己動手構建影院也并非人人可行，還需要大量的專業學習和積累。這位影音愛好就是對相關領域有所了解的，其是軟件工程碩士，本科專業是物理學。所以對聲學、光學、電子學等影音環境建造必備的知識基本已經掌握。加之動手能力和學習能力還算可以，會木工懂裝修。并且一直以來對影音設備的濃有厚興趣，從各種雜志和網絡吸取知識，并參考過一些的國外網站上的經驗，才讓我們看到了今日的影院。
