設計要求

    小區監控以樓宇設備為基礎，集中管理、分類監視、智能化控制。采用高科技手段和計算機與網絡技術，建立樓宇所有運行信息、控制操作信息、監控信息自動化管理集成系統。

    弱電系統深化設計及設備配置，必須遵循國家有關標準、規范和規定。做到技術先進，安全可*，使用方便，實用性強，性價比高；弱電技術系統設計均應具有可擴展性、開發性和靈活性，要為未來的系統集成和系統的升級、增容留出充分的余地。

    （1） 先進與實用：系統設計強調先進性，具有先進的系統設備和系統軟件以及開發工具，應符合當前的技術發展主流和今后發展趨勢，要有一定的超前性。同時注重系統的實用性，方案在設計時注意系統設置的經濟效益，達到綜合平衡。

    （2） 安全與可：監控點要求布局合理，有效防范，提高大樓安全性。系統對數據的存儲和訪問，應有有效的安全措施，防止數據被破壞、竊取等事故發生。安全級別控制健全，防止截取操作，能有效審計用戶操作，以便追查事故原因。重要部分冗余配置，采用雙機和磁盤陣列。布線系統要求按照有關規定，防信息泄漏，防干擾。系統軟、硬件設備運行穩定，故障率底，容錯性強。要選用質量高，可*性強的設備和線材。

    （3） 集成性和擴展性：根據本項目智能化系統總體結構的要求，系統應具備開放性和兼容性。高度模塊化設計，要盡可能適應多個廠家產品的應用，可與未來更換擴展的設備具有互聯性和互操作性，各子系統采用結構化和標準化，子系統之間留有接口，為子系統擴充、集成留有余地。建筑設計注意預留和預埋到位，并有充分的余量。

    （4） 適用與方便：充分考慮智能化弱電工程中所涉及的各個系統的信息共享、必要聯動，通過網絡達到計算機智能化管理。管理功能全面，人機界面好，利用多媒體技術直觀表現各類監控信息，系統參數設置方便，操作控制靈活，達到提高工作效率、節省人力和資源的目的。

    （5） 經濟性與可維護性：在實現先進性、可*性的前提下，達到功能和經濟的優化設計，具有良好的性價比。系統應具備故障診斷和分析工具，能迅速判斷故障原因，具備有效的維護工具和系統自恢復工具，能保證及時準確排除故障。

系統實現的功能

    根據甲方招標圖紙要求，項目一期設計范圍是圖紙中1＃～6＃樓的周界以及停車場、電梯轎廂的監控。

    A、停車場1個入口兩個出口，共安裝3臺彩色固定槍機；

    B、停車庫內安裝2臺彩色全球帶云臺攝像機；

    C、電梯內安裝黑白電梯專用攝像機，共33臺；

    D、6棟樓的周界安裝4臺黑白全球帶云臺攝像機，主要路口安裝4臺黑白低照度固定槍機；

    E、部分為模塊化結構，方便系統升級擴展，中控設備采用數字硬盤錄像機、視頻矩陣切換主機，電視墻按8臺監視器設計，采用21”彩色監視器。

系統方案

    在小區中監控系統將會達到的效果是所有重要區域發生的異常情況都會被控制室監測到，控制室不但可以監視所有攝像頭捕捉的圖像，還可以對所有圖像進行實時錄像。

    系統構成及方案說明

    （1）構成

    閉路電視監控系統(又稱CCTV系統)是由A前端部分、B控制部分、C顯示錄像部分、D傳輸部分、E電源部分六大部分組成。

    A前端部分

    前端部分包括攝像機、云臺鏡頭、解碼器等設備組成。攝像機的安裝選位是圖像取證復核的關鍵。我公司本著以觀察錄像為主的設計思想，根據中華人民共和國公安部《安全防范工程與要求》（GA/T75-94）之有關規定，以防范為目的，并配合日常管理對主要活動區域情況的了解，所有攝像機及傳感器的安裝位置以大樓設計要求為準則，做到滿足甲方的要求，符合有關規定。

    B控制部分

    控制部分設在控制室，根據甲方要求控制室應具備以下的功能：

    提供系統設備所需的電源，包括前端攝像機統一供電。保證系統的接地和屏蔽。

    監視和錄像，并能顯示時間、位置信息。

    通矩陣主機輸出云臺和變焦遙控信號、控制信號、報警信號。

    顯示輸出部分采用監視器顯示。

    各攝像機信號輸出通過傳輸系統至主控室后，在進行錄像的同時，以多畫面的形式在電視墻上顯示，并可通過矩陣主機將任一圖像切換出來單獨顯示，可對前端云臺鏡頭進行操作控制。

    C顯示錄像部分

    視頻顯示部分在閉路電視監控系統中與前端搭配。在配置中做到比率合理是保證監控人員統一管理、一目了然的前提，也是保證甲方投入的經濟性、合理性的一個方面。

    D傳輸部分

    傳輸部分是由標準的視頻線、數據線、電源線組成。傳輸部分起著承上啟下的作用，它連接前端設備和控制設備。所有的傳輸線纜均應該符合國家行業標準和相關規定。 前端攝像機視頻信號全部進入主控設備，系統中的視頻信號傳送采用視頻同軸電纜，其型號為SYV75-5(其傳輸距離1000M以內可不加放大)，攝像機傳輸到主控室的視頻信號屏蔽密度為96%。電源線采用RVV2*1.0，由主控室集中供電控制線采用RVVP2*1.0。

    E電源部分

    根據甲方要求，由控制室向前端設備集中供電，這樣即保證監控前端相位穩定又便于管理。系統共有46個攝像頭，采用1個12VDC@30A的穩壓電源。

方案說明

    按照業主要求，系統共計46個攝像點，其中電梯專用攝像機33臺，彩色攝像機3臺，黑白攝像機4臺，彩色帶云臺攝像機2臺，黑白帶云臺攝像機4臺。

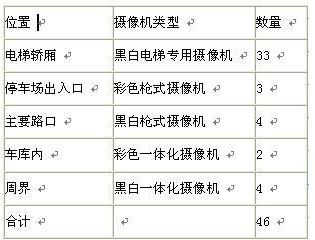

    具體攝像機點表如下：

    主控室是所有設備的中央控制部分。圖像顯示、存儲、控制都在此處進行。一般主控室都有專職人員值班，處理緊急事件的發生。

    本系統是利用先進的數字技術與模擬系統相結合的原則來完成系統功能。

    前端視頻信號進主控室，接入6臺8入16出的視頻分配器，即每路視頻輸入信號有2路同步輸出：

    第一路視頻輸出接入矩陣主機，輸出至8臺21”監視器＃1~＃8，可通過矩陣主機的控制鍵盤切換任意一路畫面至顯示。另外通過控制鍵盤可以控制鏡頭的焦距、聚焦、光圈和云臺的上下、左右方向的動作，以便全方位的、更準確的監控。

    第二路視頻輸出接入硬盤錄像機，可以設置成連續錄像模式、動態感知錄像模式或報警錄像模式。連續錄像模式占用硬盤空間大，動態感知錄像模式只有在畫面有動作時錄像，節省許多硬盤空間，錄的多為有效信息。

    電視墻是由全部8臺21”監視器組成。

    2、系統功能

    本系統建成后能實現以下功能：

    所有視頻信號都可以在電視墻上同時顯示。

    通過數字硬盤錄像機將所有圖像信號進行記錄，方便日后查詢。

    通過矩陣切換系統值班人員能對某個部位的圖像信號進行單獨調看，及時了解突發事件發生地的情況。

    通過矩陣地控制鍵盤可以遙控前端云臺鏡頭。
