(1)  一根網線傳一路信號：

    這種方法相對較浪費，但是如果是云臺，我們可以把剩下的某一對線當控制信號線。

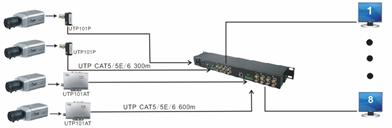

    (2) 一根網線傳輸4路信號：

    這種方式較節約，一般使用在有集中在一起的固定攝像頭的情形中。

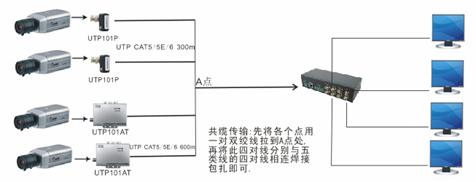

    （3）一個網線傳輸4路信號先將各個點用一對雙絞線（電話線）拉到A處，再通過主干道傳輸到接收器。這種方式較靈活，一般使用在四個較分散的點上，這種方式很節約線才，但是要注意接頭的處理，如：A點。

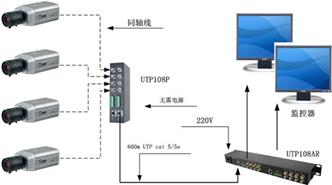

    （4）先集中后傳輸先把各地的視頻信號通過同軸線拉到一個點，集中起來使用一臺多路發射器發射，或者在這個點上安裝一個防水的箱子，把單路發射器都集中安裝到箱子中作為發射端。當前端攝像頭離這里過遠如超出100米時，建議不采用這種方案，如果需要選用這種方案，就必須選用較好的同軸視頻線纜。

    以上幾種方法應當綜合起來應用，讓整個系統最優化。

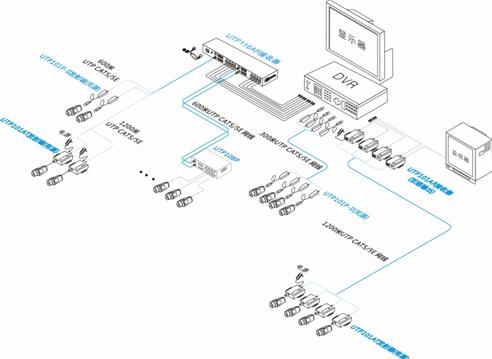

    【布線示意圖】本示意圖不代表任何一家的工程示意圖，僅供學習交流。

    （1）我們把整個工程先劃分為若干個區域，每一個藍色區域內的為一個單元，可以考慮用一根雙絞線來布設；綠色區域為一個單元，也考慮一根雙絞線來布設，可以采用第三穜接線法；粉紅色區域采用共纜傳輸方法，也就是方法2。

    （2）近距離的可以采用同軸線，但是距離在50米以上的，雙絞線的性價比更高。

【布線示意圖】

    布線方式：

    布線的方式有很多種，最好的布線方式是跟工程相吻合的布線方式，因此，我們要根據工程情況，將幾種方式綜合起來運用。

    1、點對點。每一個監控點拉一條網線或者一條2對四芯的超5類線，如果這個點需要傳控制信號，就可以拿這2對中剩余的線來傳輸控制信號。

    2、一線串。每四個監控點拉一條網線，布線時先將附件四路劃分到一個區域將這一根網線按遠近順序經過這四個點， 每到一個點就撥開外皮取出其中一對線供一路攝像機使用。

    3、先集中，后發送。先將攝像頭的信號通過同軸線集中到一起，進入多路發射器后再通過一根網線傳輸回監控中心。

    4、樹型結構。利用2對4芯的雙絞線將分散的監控點的信號拉到一個相對集中的地方，然后通過4對或者大對數超5類雙絞線拉回監控中心。

    以上所有布線的接頭都必須用焊接的方式連接，焊接后要包扎好， 以防進水和氧化
