【項目概述】

    北京師范大學附屬實驗中學是北京市首批示范高中校，是國家教育部和北師大進行中學教育改革的實驗基地，是培養優秀中學生的搖籃。實驗中學分設高中(本部)、初中(分校)，此次共為校本部和分校共計96間教室建設多媒體錄播系統，如此大規模的建設多媒體錄播系統在北京學校中首屈一指，學校評估專家組經過同類產品的性能演示以及市場對比，結合本校實際的使用需求，銳取多媒體教育錄播系統以高可靠性、擴張性、大規模組網等優點成功中標，北師大附屬實驗中學錄播系統的成功建設，標志著銳取多媒體錄播在教育領域又成功邁進一步。

    銳取，作為業內領先的可視化信息記錄與傳播的產品和解決方案的提供商，推出了以“課易錄-多媒體錄播系統”為核心的教育行業錄播解決方案，聚焦“知識的記錄與傳播”，以“學生為教學資源建設的導向”， 為教育機構提供低成本、高效率、適合融入常態化教學的資源建設手段，有效解決了多媒體教學資源生成、傳播和管理的難題，有力推動大中專院校及中小學等教育機構的教學資源建設。

    【項目需求】

    北師大附屬實驗中學3號教學樓、4號教學樓、實驗樓和分校初中部教學樓的普通教室、專業教室等共計96間教室建設多媒體視頻錄播系統，每間普通教室分別有2路視頻信號和1路VGA信號，分別是老師畫面和學生全景畫面以及講課老師的計算機VGA畫面，專業教室根據專業內容的不一樣，分別設置有2路視頻+1路VGA和3路視頻+1路VGA組合;整個錄播系統集監控、錄課、及微格教學、分析于一體，能夠用于教學分析和作為學校資源保存，系統即能集中管理，又能單獨操控，而不影響正常教學秩序，系統支持攝像頭遠程遙控功能，在系統控制臺可遠程控制攝像頭動作，即可使用軟件控制，也支持硬件搖桿控制，鏡頭焦距變化控制及靈活準確的搖桿控制。同時系統能夠支持16間教室老師圖像、學生圖像和計算機屏幕的同步錄制、直播，全面記錄教學實況，即時生成多媒體教學課件。

    【解決方案】

    銳取公司組織研發、設計、售前等多方面的工程師對需求進行分析和實地考察，結合用戶多達96間教室，而且本校區教室和分校教室分開這一特點，提出采用銳取自主研發的分布式多媒體錄播系統來解決北師大附屬實驗中學大規模教室布置錄播系統這一需求，系統結構圖紙如下：

    系統主要在本部和分校的普通教室、專業教室布置了銳取最新的視音頻編碼器和多路編碼器，視音頻編碼器主要采集老師視頻信號;多路編碼器主要采集學生視頻和授課老師計算機VGA畫面信號;教學樓的各樓層布置千兆樓層交換機，編碼器采集的信號通過網絡把編碼的碼流發送到錄播服務器上保存。

    在校本部實驗樓的七層設置一間控制室，控制室能實現對本校和分校的所有教室設備管理和控制，控制室安裝2臺銳取教育多媒體錄播服務器，所有編碼器編好的碼流通過校園網發送至服務器上進行整合錄制，同時為了便于整個系統管理控制的方便，我們配置了多媒體錄播系統綜合管理平臺，該平臺能對多臺服務器統一管理控制，能為網內用戶訪問錄播服務器提供統一的訪問端口，滿足網內大容量的用戶直播和點播的需求;為滿足對96間教室信號的監控功能，系統配置了銳取錄播系統的教室可視化管理平臺，該平臺能輕松實現對視頻信號和計算機VGA信號的監控作用，及時方便學校主管部門對教學過程進行監督，控制室安裝可視化平臺的計算機能實現對所有教室的攝像機進行遠程遙控，同時系統配備的硬件搖桿通過錄播系統的網絡也能對攝像機進行遠程精確控制，開創性地實現了軟件和硬件相結合的攝像機控制方式。

    整套錄播系統軟硬件相結合控制模式，操作簡單，是為客戶量身定做的一套現代化錄播系統，大大提高了學校在信息化建設水平。

    【方案特點】

    1、高質量高畫面的錄制

    由于控制室和各教學樓教室特別是與分校的網絡距離較遠，如何保證畫面圖像質量是整個系統建設的關鍵，本系統采用了最新高性能DSP編碼芯片，利用目前最先進的H.264視頻編碼技術，以極低的碼率，保證了高質量的圖像效果。

    2、分布式架構、模塊化布局、集中控制，滿足后期擴張需求

    系統采用分布式的架構，模塊化布局，教室布置的編碼器和控制室安裝的多媒體服務器分開部署，可隨時根據課程錄制的要求進行信號組合錄制，控制室安裝的綜合管理平臺和可視化管理平臺能集中對整個系統進行遠程的集中控制管理，單臺服務器能擴張到8間教室信號的錄制，可視化管理平臺最大支撐64畫面的監控，為系統的擴張提供了方便。

    3、攝像頭的軟硬件控制相結合

    本系統開創性的設計了軟件和硬件對攝像頭的相結合控制方式;軟件方式，利用多媒體錄播系統軟件自帶的攝像頭控制程序就能在計算機上實現對攝像頭精確的控制。硬件方式：系統設計了2部控制搖桿，該搖桿通過COM口與計算機相連，實現與可視化管理平臺的對接，即可把攝像頭的控制權交與搖桿控制，由搖桿完成攝像頭的控制操作。

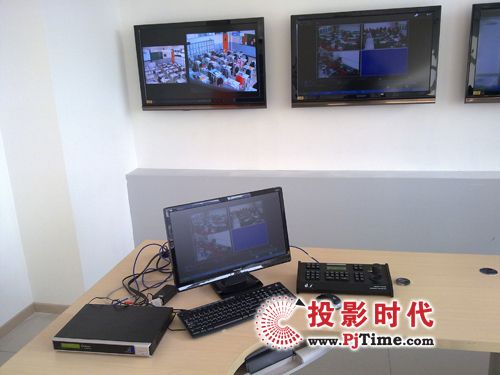

    搖桿控制器和高清解碼器解碼畫面

    4、高清解碼器

    本系統應用了銳取公司最新研發的高清硬件解碼器，主要布置在控制中心，實現對錄制視頻文件的解碼(如上圖)，支持遙控器操作，相對于使用PC接收方式，更為靈活方便，尤其適合在一些不便于使用PC接收錄播信號的場合使用。

    5、大容量直播點播

    為滿足北師大附屬實驗中學校內師生對教學過程實時地觀看和課后的調閱觀看，本系統配置了大容量的直播點播平臺，能滿足廣大師生大容量直播點播需求。

    【結束語】

    經過銳取技術工程師與集成商的協力合作，目前已完成整個系統的安裝調試，系統運行穩定，效果良好，得到使用方的充分肯定。銳取項目實施工程師勤勤懇懇，全力配合集成商項目的實施，得到客戶和集成商的極大認可，同時銳取公司繼續秉承成為全球領先的可視化信息記錄與傳播、產品和解決方案的提供商的愿景，將一直為客戶提供最優的解決方案努力。
