LED顯示屏的像素亮度均勻性是LED屏顯示質量的一個關鍵指標，近年來，各大制造商、控制系統廠商都開發了逐點亮度校正的功能。但高速準確采樣數以萬計燈點的亮度數據，作為校正依據的難題，依然橫亙在逐點校正走向真正實用的道路上。

    2009年，維優工業視覺技術有限公司自主研發，推出SV-1型LED屏多像素亮度高速測量系統，運用CCD成像亮度測量原理，整合光學測量、圖像分析、模式識別多個領域的先進技術，完美解決了LED屏的高速亮度采樣問題。

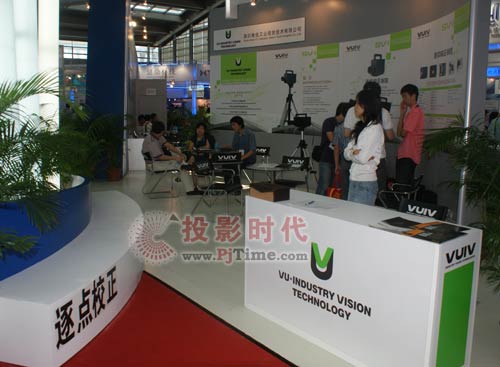

    在2009年9月6日至9日于深圳會展中心開幕的第11屆中國國際光電博覽會之LED展上，維優工業視覺技術有限公司隆重展出了SmartView SV-1系列LED屏多像素亮度高速測量系統這一創新型產品。

    據介紹，SV-1 系統測量準確，高效，既適用于工廠內單箱依次校正，也適用于屏安裝現場校正。經SV-1 校正后的屏，亮度均勻平整，色彩純凈無暇，顯示質量得到大幅提升。配合VU公司的CCM色度校正軟件，可以將箱體的色坐標調整到任何顏色,以實現不同批次芯片制造箱體的混合使用。

    精確測量－－實現逐點校正的基石

    如您之前曾經嘗試過做LED顯示屏逐點校正，可能會有下面的經歷：

    1、反復測量、反復修改數據，寫入控制系統，但結果總是差強人意，眼見時間一點點過去，最后不得不選擇一組相對較好的數據作為校正依據；

    2、單個箱體校正后看起來有了很明顯改善，但當箱體組裝成顯示屏的時候，赫然發現各個箱體的亮度總是相差那么一點點，而由于箱體的大面積，使得一點點的亮度差距特別明顯；

    3、校正后的箱體出現亮邊、暗邊、或箱體上面出現亮線、暗線；

    為什么會這樣？

    原因在于您的測量手段，不能夠得到真實的、精確的單燈亮度數據！

    顯示屏亮度校正，必須有可靠的單燈亮度數據作為校正依據，

    沒有精準測量，何以精準校正？

    SV-1系統的硬件設備――LM200平面亮度計，是一臺指標超過一級亮度計的標準級亮度計，測量偏差在2.5%之內，并且擁有16bit（65536級）動態范圍，可輸出高精度的亮度數據。

    使用SV-1系統，前面提到的煩惱，不會再出現！

    高速測量——逐點校正實用化的關鍵

    如果您曾經嘗試過顯示屏的逐點校正，可能會有下面的經歷：

    1、一張百多平米的戶外屏，要做幾個晚上，弄不好，一個星期過去了，還沒有看到校正的結果。

    2、各個箱體在暗室中做過校正之后，必須還要將整個顯示屏搭建起來，再做二次校正，否則就有可能出現各箱體之間亮度不一致的情況，影響顯示效果；這些，都要花費時間和人工，而客戶，已經反復催促交貨。

    3、采樣之前，反復對焦，查看，完全憑操作人員的經驗。往往半天過去了，還沒有拍出第一張圖片。

    如此耗費時間，怎么保證生產？

    使用VU公司的SV-1系統不會出現前述的困擾，SV-1系統的設計充分考慮了生產的需求，儀器初始化時間不超過5分鐘，第一次對焦時間不超過5分鐘，校正的速度，幾乎完全取決于上料的速度，完成128*128個數據采樣，不會超過一分鐘，也就是說，最多3分鐘即可完成一個箱體的校正。

    簡化操作－－效率和準確性的保障

    （生產應用――簡單操作是王道）

    如果您曾經嘗試過逐點校正，可能會有這樣的經歷：

    1、前期設置需要幾十個參數，甚至建立一個工程需要一天的時間，任何一個設置錯了，一切都得重來；

    2、對焦、控制曝光亮，完全需要人工識別，需要操作員具有足夠的經驗和耐心，這些不是培訓能解決的，而且水平不易量化。

    3、逐點校正操作難度之高，基本上不可能令普通工人上崗，技術部的工程師，成了基層的操作員。

    怎么辦？

    基于對國內工廠環境的深刻了解，VU公司的SV-1系統充分考慮了制造企業的環境，努力簡化選項設置，將行列數量、燈點位置、透視矯正、傾斜矯正、對焦完成等設置過程全部自動化，使系統對操作員的要求降到最低，并確保在人為因素對測量的影響降到最低。

    LEDChecker軟件在界面設計上充分考慮國人的使用習慣，界面簡潔友好，功能清晰明了，員工培訓30分鐘即可操作。

    LEDChecker軟件操作非常簡單，完成整個測試過程僅需要操作6個按鍵，輸出矯正結果僅需要兩個按鍵。

    功能完備－－顯示屏設計和檢驗的優秀助手

    （用數據衡量品質――告別憑感覺的年代！）

    相信所有屏廠的經營都碰到過下面的問題：

    1、顯示效果已經很好了，但客戶就是說效果不好，有馬賽克，有斑點，遲遲不付尾款。顯示屏的亮度可以用光槍測量，但均勻度如何給客戶指標？

    2、花大價錢采購亮度細分的芯片，但屏體效果依然差強人意，到底芯片是否如約細分，只能查看供應商的產品標簽；

    3、每個控制系統的供應商、每個芯片的供應商，都會說自己的產品會給顯示效果帶來如何如何的提升，但是屏做好了？滿意不滿意只能放在心里，到底通過增加的投入得到的怎樣的回報，只能肉眼觀察，沒有數據支撐；

    如何解決？

    基于精確的逐點測量，VU的SV-1系統能夠輸出屏廠需要的亮度數據，現實指標、改善程度，一目了然。

    LEDChecker軟件充分考慮LED顯示屏生產廠商的數據需求，輸出數據和分析報表多達40種，并可根據廠商的要求訂制數據分析報表，簡介如下：

    箱體數據分析：直方圖，亮度線，當前的平均值，最大值，最小值，最大最小值比、指定區域亮度、箱體亮度

    整屏數據分析：直方圖，亮度線，當前的平均值，最大值，最小值，最大最小值比、指定區域亮度、整屏亮度

    箱體亮度一致性指標：DCP、直方圖、基于完全測量的均方差指標

    整屏的亮度一致性指標：DCP、直方圖、基于完全測量的均方差指標

    逐點校正效果分析：校正前后直方圖、亮度線、平均值、均方差、亮度損失率；

    預估逐點校正效果：均方差與亮度損失曲線；

    箱體色度一致性校正：需配合色度測量儀器，支持以箱體為單位的色度校準；

    準確的評測數據，使您更加清楚準確地掌控研發、管理生產，并使得廠商和供應商之間的溝通更加簡潔明了，優質高效。

    高度兼容、完全開放、支持訂制

    SV-1的數據輸出目前兼容國內大多控制系統的格式，并可根據系統廠商的要求訂制，在今后，VU公司仍會不斷擴充兼容數量。

    同時，VU公司的數據格式是完全開放的，可以直接與我們聯系，VU公司的標準格式分為：

    VU公司標準格式（5種）最高支持16bit數據輸出：

    txt文本、excel表格、ttab,文本表格、stab，16位二進制表格，btab，8位二進制表格

    這里需要簡單列表說明

    作為完全自主知識產權的廠商，VU公司可以更全面地配合生產商。不但支持數據格式訂制，更支持項目訂制，只要您有視覺分析技術的項目需求，我們都可以提供相應的解決方案。

    混合應用－VU公司CCM色度校正軟件

    有可能，您的客戶可能要求您提供給他一批箱體，要與他去年采購的箱體混合使用。這也是大多租賃屏業主的要求；

    或許，您的倉庫還堆積著許多做屏留下的燈或芯片，一個批次最多夠做三、五個箱體；

    如何解決上面的問題？

    推薦使用VU公司的色度調整方案，配合VU公司的SV-1亮度測量系統和一只合格的色度計，VU公司的CCM軟件可以快速計算出多批不同箱體的色域重合情況，本根據客戶指定的色坐標，直接輸出9點矩陣形式的數據表格，當然，這個數據也可以是其它任何您要求的形式。

    SV-1工作原理
     為什么SV-1能夠取得準確的亮度數據？

      逐次標定，由CCD開始,包含所有光學器件
      使用光學和算法綜合的手段解決鏡頭畸變和暗角的問題
      使用光學和算法綜合的手段解決黑邊的問題
      16比特動態范圍保證測量精度
      在全亮的模式下工作，杜絕控制方式帶來的隱患；
      經過國家級標準亮度定標

    SV-1的核心應用包括顯示屏出廠前校正、顯示屏安裝后校正、顯示屏使用中校正。
