電教室中央控制系統的作用

    社會在不斷發展，信息交流和溝通也隨之越來越頻繁，重要性越來越大。各種視聽設備、投影設備，會議系統等開始進入各行各業。現在電化教學室已經不是以前的一塊黑板一張講臺一張椅子了，取而代之的是各種先進的多媒體會議及教學設備。如：投影機、影碟機、錄像機、視頻展示臺、多媒體電腦、電動屏幕等。

    多種設備的使用必定帶來煩雜的設備操作。如：要打開多種設備電源，要操作燈光的不同環境模式，要頻頻切換各種音視頻信號，要不斷切換投影畫面.....等等。在這種情況下，一種能夠集中管理這些設備，并能同時控制教室各種資源的“中央控制系統”設備便應運而生。

    中央控制系統將復雜的控制轉化為簡單的按鍵操作，可真正實現“所見即所控”。目前，應用于電教室的中控產品主要有三種類型，在應用上,根據系統設備的繁雜程度各有針對性。

• 簡易中控系統：一般常用在小學多媒體教室，主要是控制設備比較少地方；
• 智能中控系統：一般常用在大中學的多媒體教室，能控制比較多設備；
• 網絡中控系統：一般常用在安裝多臺中控的學校，主要是方便管理和控制；

    下面我們就將具體為用戶介紹幾款電教中控產品，有這方面采購意向的用戶可做參考。

SUNTRON一體化中控CCS-200

SUNTRON CCS-200一體化中控

    SUNTRON CCS-200一體化電教中控,可將電教室內的多種信號的選擇輸出,并將具體設備的操作集中在一個觸摸屏或計算機控制界面上，操作者通過直觀的控制界面操作，將復雜的會議設備操作及環境控制變得輕松自如。該產品可根據用戶的需求可升級為網絡中控。

功能介紹

 ◆ 標準視頻4X2，音頻4X2，VGA3X2切換矩陣模塊;

巨龍科教中控智能版C200PRO

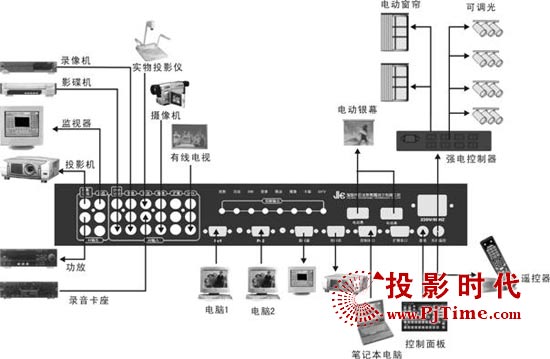

   巨龍科教中控智能版C200PRO可實現對投影機、DVD、錄像機、卡座、實物投影、有線電視、計算機、電動幕等電教室設備的全面控制，操作簡便，可廣泛應用于教學、公共會議、商業演示、娛樂和有條件的家庭等場合。

    C200PRO采用了巨龍科教首創的中控ATX電源技術，其不但可實現軟啟動開機，更可以在延時關機后，關閉包括中控自身在內的所有設備的電源供應； 采用400MHZ寬帶視頻放大器技術，全面高保真提升視頻質量，即使與投影儀保持較遠距離，也能保證傳輸清晰的圖像質量； 具有100K寬頻紅外編碼學習能力，無論是國內的38K載波編碼還是國外的44K、56K載波編碼都可以應付自如，通過學習可以輕松控制各種設備。

    C200PRO面板控制、軟件控制、遙控器控制三種電教中央控制系統操作模式，采用模塊化設計，在主控單元的基礎上可選配擴充有線電視模塊、燈光和強電控制模塊，滿足不同用戶需求；配有RJ45網絡接口、VGA接口，方便與筆記本電腦的連接；在外觀上其機箱設計高貴典雅，極具時尚魅力，與現代化的電教應用環境渾然一體；

C200PRO具有強大的控制功能

·一站式智能集中控制：
通過中控的紅外編碼學習后，用控制面板、控制軟件、選配遙控器都可以控制所有的AV設備。
·支持多路信號輸入，一鍵式選擇輸出
投影儀作為中控的輸出設備，中控專業版提供了6路VIDEO、2路VGA、8路音頻的輸入，可以自由切換多路的數字和模擬視聽設備。
·支持投影儀自動切換信號
若投影儀不支持VGA信號和VIDEO信號的自動切換。可通過中控控制軟件的“投影儀向導”設置簡單的參數就可以讓投影儀自動切換信號。
·控制電動屏幕
提供電動屏幕接口，可以控制其升降停；
·關機自動斷電
有兩路交流電的輸出可以接投影儀和插座，自動關機后關閉包括中控自身在內的所有設備的電源供應。
·自動保護投影儀
通過中控可延時一定時間后切斷投影儀的供電，避免了投影儀燈泡沒有冷卻就關閉電源導致縮短燈泡壽命的事故。
·一鍵式按鈕定義功能
可將常用工作流程自定義為教學，會議、演示、電影等模式，中控將自動按照設計好的流程啟動AV設備。
·調節輸出音量：可以控制聲音輸出的音量大小以及靜音。
選配強電控制模塊，可實現對燈光和強電的控制。

愛特爾中控系統HT1380

   HT 1380是愛特爾科技為多媒體投影教室設備管理開發的產品。HT1380具有功能齊全，性能穩定，使用簡便的特點，是多媒體投影教室理想的選擇，其優異的性價比特別適合教育和培訓行業客戶大批量使用。

    產品適用范圍： 多媒體投影教室

    常用系統設備配置：

    1． HT1380中控
    2． 設備信號源：臺式電腦、手提電腦、DVD、錄像機、數字展臺/模擬展臺
    3． 音響系統：功放、音箱
    4． 顯示系統：投影機（帶RS232串口控制）
    5． 其它：電動幕

   系統特點：

• 即插即用的系統架構，無需系統編程
• 專為使用者貼心設計的14鍵簡潔控制面板
• 性能穩定、性價比高，是教育和培訓行業客戶大批量使用最佳的選擇

    產品參數介紹：

• 4路視頻輸入
• 4路音頻輸入
• 2路音頻輸出,32級數碼調音調色功能
• 3路高帶寬VGA切換模塊,自帶300M高帶寬VGA分配模塊
• 2路視頻輸出
• 內置投影機電源.口、電動屏幕升降控制口



奧威亞中央控制系統CAMPUS-II-MF

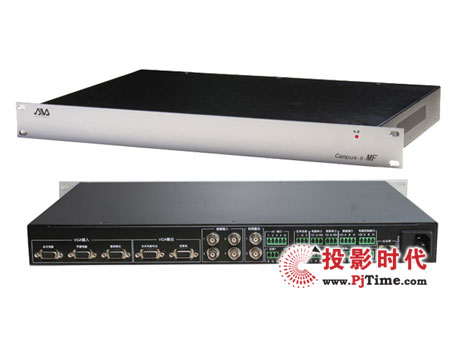

奧威亞高性能中央控制系統CAMPUS-II-MF

    廣州市奧威亞電子科技有限公司 的CAMPUS-II-MF控制系統是高性能中央控制系統。所有內部電路板采用SMD表面貼片安裝技術，無故障操作時間長。中控主機與強電開關箱采用分離式設計，且主機、強電開關箱、控制面板之間采用RS-485接口，保證長距離可靠通訊。配合AVA的一系列應用程序，將控制系統和網絡資源整合，為基于網絡的教育用戶帶來有效的教室管理解決方案。

產品特點：

• 最小化系統由中控主機、控制面板、開關箱等組成；系統內置支持TCP/IP協議，最小化系統既可獨立使用，也可聯網實現統一控制。
• 內置網口支持Auto-MDIX功能，智能識別“正線”、“交叉線”。
• 可用于與IC卡系統或安防系統對接。
• 內置兩路麥克風非平衡式輸入。4路立體聲音頻線路輸入，1路獨立的平衡式立體聲音頻輸出或者2路獨立的非平衡立體聲音頻輸出。輸出音量可在控制面板調節。
• 投影機、屏幕智能操作功能，實現自動升、降屏幕，自動延時關閉投影，并能自動鎖定投影開/關按鈕，避免錯誤的頻繁開關操作損壞投影燈泡。
• 主機帶2個紅外線仿真輸出口，支持不具備RS-232，而只有紅外控制功能的設備。
• 隱藏式控制面板,符合人體工學設計，結構緊湊、美觀、安裝簡易，并起到防塵、防水作用。
• 獨立式開關箱設計，有效防止電磁干擾。
• 采用嵌入式設計，硬件采用SMD表面貼片安裝技術，系統穩定性高。
• 中控主機、控制面板、開關箱之間采用RS-485接口，保證長距離可靠通訊。
• 可選支持網管系統軟件，通過網管系統可對被控設備實現遠程管理、狀態查詢、防盜監控等功能。

性能參數：

• 內置3x2 VGA切換，帶寬400MHz，-3dB。
• 4x2復合視頻切換功能, BNC接頭，帶寬100MHz，-3dB。
• 4x2音頻切換，非平衡式輸入，平衡式輸出。
• 內置兩路麥克風非平衡式輸入。麥克風音量獨立可調。
• 4路立體聲音頻線路輸入，1路獨立的平衡式立體聲音頻輸出，輸出音量可在控制面板調節。
• 2路雙向RS232控制端口。
• 4個TTL電平I/O接口。
• 2路紅外線仿真輸出。
• 控制主機與控制面板之間通過RS-485接口可靠連接。
• 內部可擴展以太網模塊，符合IEEE 802.3u標準。支持TCP/IP協議。
• 可選網管軟件，實現對多臺主機批量控制與狀態查詢。

系統結構：

   基本系統由控制主機，控制面板，開關箱等組成。最小系統可以獨立使用，也可以通過以太網接口組網，通過網管軟件，實現遠程集中式管理。

• 中控主機

    中控的控制核心部分，其背部內置了所有弱電接口，如視頻口、音頻接口、VGA接口、網絡接口…等等。通過其背部的RS485接口可以可靠連接控制面板和驅動開關箱。

• 控制面板

    控制面板有KP2、KP3可選擇。

競業達可視化多媒體網絡群控系統

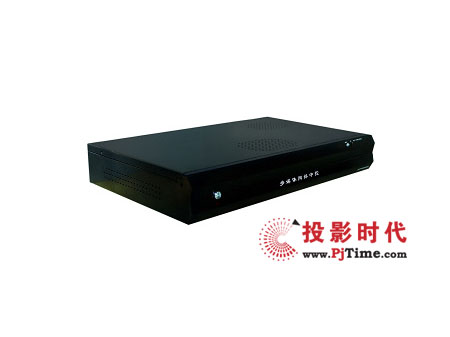

競業達綜合型可視化多媒體網絡群控系統

    競業達綜合型可視化多媒體網絡群控系統產品以MNC9600系列多媒體網絡中控（MNC9600-A、MNC9600-B、MNC9600-C、MNC9600-D、MNC9600-E、MNC9600-V）為核心，配合教學計算機，對設備的使用和統一管理形成了一套實用、先進的方案。

   技術優勢

• 采用高速ARM/DSP芯片作為核心處理器，7×24小時不間斷工作，低功耗、高穩定性、擴展性高。
• 采用硬件壓縮方式實現WMV9視頻編碼和MP3音頻編碼，標準格式，碼率20K~2M可調節，在同樣清晰度下，占用的存儲空間和帶寬大大降低，比MPEG1/2/4、H.264更具有優越性。
• 強弱電分離。獨有的電源控制箱，依據強電、弱電徹底分離，弱電統一控制強電的基本原則，保證整個系統的電磁干擾最低。
• 支持單播、組播同時傳輸，減少網絡資源的占用，傳輸延時小于0.5秒。
• 模塊化設計，硬件可通過增加模塊進行擴展，軟件可在線升級。
• 可跨路由、跨VLAN，能輕松實現跨網段的開機、關機、控制、監控。
• 內置100M以太網交換機。
• 采用純硬件的四畫面解碼設備實現電視墻的顯示，1U機架式安裝，穩定可靠，免維護，完全改變了傳統電視墻解碼使
• 用配備網管軟件、雙視頻流教學軟件、資源服務器軟件、視音頻客戶端軟件、數字監控和硬盤錄像軟件、安防報警軟件等，可與校園一卡通配合，與學校課表聯動，大幅度簡化管理工作量。

   功能特點

• 采用高速DSP芯片作為處理器，低功耗，高穩定性， 24小時不間斷工作。
• 穩定的安防報警功能，同時支持本地報警和網絡報警。
• 教學分工更為明確：多媒體教學工作統一由教學電腦完成；非教學工作由多媒體網絡中控完成（例如：監控、安防報警、外設控制等）。
• 強大的外設控制功能：多媒體網絡中控可以分別控制多臺紅外接收設備（例如：電視、投影機、錄像機、DVD機）；同時可以控制多臺串口設備（例如：單教室控制多臺不同型號的投影機）。
• 監控編碼功能直接由DSP電路板完成（非PC主板插卡式架構），可24小時不間斷工作，高穩定性，可實現教務管理，校園監控等功能。
• 多媒體網絡中控具有接收數字音頻廣播功能。主控中心可以同時向所有多媒體教室進行數字音頻廣播。
• 強電、弱電徹底分離，將中控內部的電磁干擾降到最低，最大限度保障，多媒體網絡中控穩定運行。
• 強電控制設備可完成多路電源控制，并且有突發事件時可對任意一路電源實現本地強行開閉。
• 可對多路電源進行控制。
• 實現教室資產管理，可對計算機軟/硬件使用情況，投影機燈泡使用時長進行統計。
• 實現遠程協助功能。
• 實現IC卡管理功能。
• 實現課表聯動功能。


兆科投影控制器PJC-1

兆科PJC-1 投影控制器

   兆科PJC-1 投影控制器是一款簡易投影機控制系統，用于投影機信號切換、電源開關及電動幕升降控
制。具有投影機延時關機功能。適應多媒體設備較少的電教室。

    技術指標

        1、1路VGA1路視頻(BNC)輸入

        2、1路VGA、1視頻(BNC)輸出

        3、RS-232控制輸入(DGB9F)

        4、1路RS-232控制輸出(DB9M)，用于投影機控制

        5、1路屏幕控制、1路投影機電源輸出

        6、前面板開關控制或通過隨機配備的軟件控制
