CREATOR快捷產品在中國農業銀行雙鴨山支行的應用

來源：投影時代　更新日期：2009-03-11 作者：佚名

年度商顯市場最大的看點何在投影行業十大猜想 2023年度評選盛典獲獎揭曉

在國內，對于中央控制系統集成領域還處于剛剛起步階段，和世界上發達國家的技術還存在一定的差距，但這種差距只是時間的問題，因?yàn)槲覀冋诮?jīng)歷著一場革命，一場中央控制系統集成的風暴，它正以一種勢不可擋的態勢在國內各大企事業機關席卷……

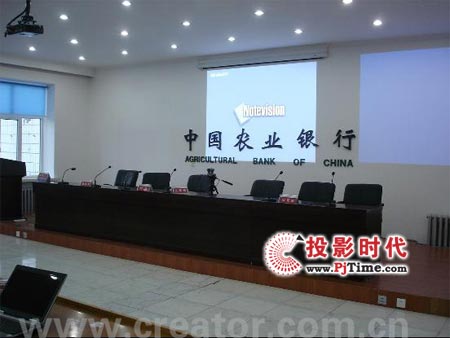

隨著時代科技的進步，兩地的距離早已不能阻擋人與人之間的相互溝通。在中國農業銀行黑龍江省分行雙鴨山支行的6樓會議大廳中CREATOR快捷中央控制系統的成功應用，使雙鴨山支行足不出戶，便可以進行遠程視頻會議，這不僅僅節省了寶貴的時間，也可以在物力、人力和財力上減少不必要的支出。由于此會議室采用CREATOR快捷系列中央控制系統產品，加上視頻會議終端，形成了完美的遠程視頻中央控制系統，我們只需要用手在觸摸屏上輕輕的選擇所需要的界面就可以對幾乎所有的設備進行控制，其中包括投影機、攝像機、會議終端、信號切換、音量調節、DVD等一系列的相關設備。大大提高了我們在進行會議時的工作效率，也簡化了復雜的操作流程，使之更能叫一般人接受和掌握。這樣看來，一套完整的擁有優美音質、清晰圖像以及強大語音視頻會議中央集成控制系統就擺在我們面前了。

這樣的功能和設備的配置，都是根據工程的需求和實際的工程經驗等多方面因素形成的一套完整的控制系統。大體上我們可以將此套系統分為幾個子系統。

■ 終端顯示系統
■ A 系統
■ 多媒體中央控制系統
■ 擴音、音響系統
■ 模式預存切換系統
■ 會議終端系統

本系統只要是使用CREATOR快捷產品的ST-7600C無線畫中畫觸摸屏作為唯一的控制終端，配合CREATOR快捷產品的CR-PGMII可編程中央控制主機作為整個會議系統的核心，使用CREATOR快捷產品的VGA0404和AV0404矩陣切換器進行音視頻和電腦信號的切換，采用攝像機作為畫面的采集，使用投影機和液晶電視作為顯示終端，作為視頻會議終端來進行遠程視頻會議。

系統總體設計施工原則

（1）先進性

系統設計要采用先進的概念、技術和方法，不但能反映當今的先進水平，而且具有發展?jié)摿Γ鼙ＷC在未來若干年內占主導地位，并能順利地過渡到下一代技術。

（2）開放性

為了滿足系統所選用的技術和設備的協同運行能力、系統投資的長期效應以及系統功能不斷擴展的需求，必須追求系統的開放性。所謂的“開放性”，也就是在遵循統一的國際標準或工業標準的前提下，允許用不同廠商的產品相互兼容，這種兼容包括整個系統及其組成部件。

（3）可靠性和穩定性

在考慮技術先進性和開放性的同時，還應該從系統結構、技術措施、設備性能、系統管理、廠商技術支持及維修能力等方面著手，確保系統運行的可靠性和穩定性。

（4）安全性和保密性

作為國家重要的金融機構，難免會涉及到一些重要的信息，所以在會議過程中，采取有效的安全和保密措施是十分必要的。

（5）可擴展性、易維護性和經濟性

要適應系統的變化，必須充分考慮以最簡單的方法、最低的投資，實現系統的擴展和維護；同時充分利用現有的設備，節約用戶投資。

各系統分析：

1、終端顯示系統

這個系統的終端顯示包括兩個部分，投影機和液晶電視。

投影機作為主要顯示終端，可以將S-Video、復合視頻、VGA信號等顯示到大屏幕上。并且通過觸摸屏對其開關機、視頻信號和電腦信號的有效切換來實現無線控制功能。液晶電視是作為輔助顯示終端出現的，通常顯示本地的信號圖像。

2、A/V 系統

A 系統由計算機、攝像機、DVD、調音臺、話筒、MD機、音箱等等A 設備構成。它完成對各種圖文信息的播放功能，實現現場音頻系統配合大屏幕投影系統提供優質的視聽效果。并且通過數字錄像機，能夠?qū)⒄麄€過程記錄在錄像機中，便于以后的查詢、回顧等。

通過CR-PGMII中控主機的RS232串口，控制視頻矩陣的切換，選擇所需圖像輸出到投影機。通過控制主機的紅外控制口和紅外發射棒，控制DVD等紅外設備的所有動作，如播放、暫停、停止等功能，并且可以自動將DVD的圖像切換到投影機，投影儀自動選擇視頻輸入，自動將DVD的聲音切換到功放。通過音量控制器，控制功放輸出音量的大小。

3.多媒體中央控制系統

中央控制系統是多功能會議系統的神經中樞，集成各種控制接口，如通過紅外控制錄音機、DVD、錄像機等多媒體設備；通過串行接口控制投影機、音視頻切換矩陣等設備。

采用技術成熟、功能齊全、用途廣泛的CREATOR快捷 CR-PGMII中央控制主機，操作簡單、可靠性高，更加智能化。內置超大內存，可高速運算復雜的邏輯指令，強大的內置可編程接口，使CR-PGMII可以控制幾乎所有的外設設備（包括第三方）。可實現一鍵發雙代碼等紅外邏輯控制。支持3路CR-NET控制總線，可以擴充達256個網絡設備。能夠很方便的管理所有設備的輸入/輸出，配合CREATOR快捷 ST-7600C觸摸屏可以做到信號先預覽，再送大屏幕輸出，對系統的操控變得更加簡單容易。

4.擴聲、音響系統

本次項目的音響系統適用于視頻會議室、新聞中心會議室、多功能報告廳等。在相關區域安裝鵝頸話筒、無線手持話筒和無線領夾話筒以滿足會議、演講、討論等要求，配合調音臺、均衡器，防止嘯叫，滿足音響和擴音的功能。有關音頻信號可通過調音臺輸出供音箱播放，同時視頻信號輸出至投影機播放。系統可播放DVD、CD、VCD、電視節目、電臺廣播等音視頻信號。

5.會議終端控制系統

本次視頻會議采用的是先進的會議終端來作為遠程視頻會議的核心部分。

6.模式預存切換系統

由于采用CREATOR快捷系列矩陣，基于其強大的通道切換和模式預存功能，在這個視頻會議之中就根據客戶的要求，預存了幾種開會模式，以便日后開會的簡約化。
