方案概述

    1

    1.1 建設背景

    隨著軍隊信息化建設的不斷深入，如何依靠各種先進的技術手段，尤其是運用信息技術的最新成果，來進一步提高通信保障和再生能力，是擺在軍隊各級通信部門領導面前的當務之急。北京華緯訊電信技術有限公司作為一個多年從事多媒體通信系統研發和建設的專業公司，我們積極支持并參與軍隊的信息化建設，憑借我們卓越的產品、精湛的技術、豐富的經驗、完善的服務竭誠為廣大軍隊用戶服務。

VC3-6000遠程視頻指揮調度系統

    遠程視頻指揮調度系統是應用在部隊、公安、電力、交通等特殊領域的通信系統，然而傳統的指揮調度系統只聽聲音、不見其人，指揮者只能通過前方反饋的語音信息進行判斷分析后，進行決策、下達命令。由于語音信息是一種描述性的信息，它不像視頻信息那樣直觀、具體，缺乏一定的準確性，這給指揮者實施及時、有效的正確指揮帶來了一定的影響。隨著現代通信技術和多媒體技術的高速發展，北京市華緯訊電信技術有限公司研制出了運行在中低帶寬條件下的具有單向遠程視頻監控及音、視頻雙向交互功能的視頻指揮調度系統，這與傳統的語音指揮調度系統相比發生了質的變化，填補了我國遠程視頻指揮調度系統的市場空白。

    VC3-6000遠程視頻指揮調度系統，采用符合MPEG4/H.264標準的先進視頻編解碼技術， 并結合網絡技術和多媒體技術，使其運行在現代數字通信網絡（LAN/WLAN/SDH/ATM）平臺上，確保了在中低帶寬網絡環境條件下提供高清晰、全動態、全實時圖像，它是一套具有雙向音、視頻交互及數據傳送功能的以視頻指揮調度通信為主的多媒體通信系統。

    常見遠程視頻指揮調度系統實現的特點：

    1、 建設獨立的視頻監控系統；

    2、 建設獨立的視頻會議系統；

    這些實現方式存在著以下不足：

    3、 兼容性差：兩套系統，兩個控制中心，且相互獨立，無法兼容。

    4、 重復建設：設備的重復投入，建設成本和維護成本高。

    5、 共享性差：多個用戶終端獨立操作，所需視頻信息不能共享。

    6、 操作復雜：控制中心需配置多個不同用戶終端，操作和管理都比較復雜，給用戶使用帶來極大的不便。

    7、 無法實現真正即時、交互的指揮調度功能，不能滿足部隊訓練、作戰的真實需求。



VC3視頻指揮系統概述

1.2

    針對以上不足，北京華緯訊電信技術有限公司依托雄厚的軍事通信技術背景和多年從事數字視訊產品的研發經驗，在國內率先開發了適用于部隊作戰訓練需求的“VC3視頻指揮調度系統”（以下簡稱“遠程視頻指揮調度系統”）。系統采用分布式控制結構和高清晰度的MPEG-4/H.264數字視頻編碼技術，緊密結合部隊多種視頻業務的綜合應用需求，應用多項自主開發的專利技術，實現了遠程視頻監控及指揮調度、視頻會議、環境數據采集、視頻報警聯動等多種關鍵業務功能。

    建設方案特點：

    先進性：采用先進的MPEG-4/H.264視頻編碼技術，壓縮比高，圖像質量好；

    整合性：一套系統綜合實現了遠程監控，視頻指揮調度，視頻會議功能；

    兼容性：支持多種視頻監控系統的接入；

    安全性：獨有的多級別、多權限的指揮調度管理。

    實時性：支持用戶多級別實時指揮調度；

    多業務性：單一用戶終端支持多項業務應用；

    可擴展性：支持環境數據采集、視頻報警聯動；

    該系統能夠將遠程視頻監控、視頻指揮調度與視頻報警聯動有機地結合。用戶可以通過該系統進行各級作戰部門之間的視頻指揮調度和應急事物處置協調。該系統可以滿足用戶對各種工作現場情況的事前預防、工作現場的事中監控、出現事故的事后處置等一系列軍事訓練和作戰演習遠程視頻監控、視頻指揮調度需求。

    目前該系統已經成功應用在：

    北京奧運安保軍隊視頻指揮調度系統

    北京軍區空軍可視指揮控制系統

    沈陽軍區空軍可視指揮控制系統

    空軍航空兵場站可視指揮系統

    海軍艦隊作戰視頻指揮控制系統

    總裝某部遠程可視通信技術支援系統

    北京市環保局：應急視頻指揮調度系統

    青島市李滄區：應急指揮調度系統

    沈陽市法庫公安局：視頻指揮調度系統

    西安北方惠安化學工業有限公司視頻指揮調度系統

    山西江陽化工有限公司視頻指揮調度系統

    晉西機器工業集團有限責任公司視頻指揮調度系統

    哈爾濱建成集團有限公司視頻指揮調度系統

    西安東方集團有限公司視頻指揮調度系統

    北方慶華機電集團有限公司視頻指揮調度系統

    山西北方興安化學工業有限公司視頻指揮調度系統



視頻指揮系統建設目標

1.3

    綜合視頻指揮系統是軍隊信息化建設的重要組成部分，系統建設要緊密結合多種視頻業務的綜合應用需求。通過建設綜合視頻指揮系統，實現以下目標：

    （1）到日常工作管理、計劃下達、應急處理的可視化；

    （2）重要目標監控的智能化；

    （3）視頻信息共享網絡化；

    （4）安防報警自動化。

    具體實現方式是：用一個控制管理中心將兩套系統有機地融合，緊密結合日常管理流程，領導在機關辦公區，通過雙向視頻指揮和遠程監控功能遠程指揮協調各機構運轉，集中管理、統一指揮，使得：

    （1）各級管理部門之間能夠通過雙向視頻交互的方式布置工作計劃、下達指示，達到各級管理部門之間有效溝通。

    （2）管理部門能夠及時了解各監控點的工作情況并及時進行協調與調度；

    （3）部隊保衛部門可以實時了解、掌握各監控點現場情況，加大實時安全監督力度、及時發現問題，及時處理解決問題，杜絕生產安全隱患；

    （4）各級領導應對各種突發事故的應急處置能力增強。單位提高信息化管理水平和效率。

    1.4 建設原則

    遠程視頻指揮調度系統是軍隊信息化建設的重要組成部分，考慮到軍隊業務的需求不同，在系統設計上要和軍隊進行充分溝通，確保系統建成真正滿足軍隊的作戰演習、軍事訓練、日常保障的各種需求。本系統設計遵從以下原則。

    1.4.1 先進性

    系統采用先進、成熟的音視頻編碼技術和網絡傳輸技術，核心技術具有多項中國專利，視頻編碼采用先進的MPEG.4/H.264標準，壓縮比高、圖像質量好、容錯能力強、網絡適應性強。

    1.4.2 可靠性

    系統軟件設計采用C/S架構，穩定性好，監控前端采用嵌入式設計，采用專用芯片，結構緊湊、功耗低、可靠性高，能夠適應各種惡劣環境。

    1.4.3 經濟性

    系統的核心設備和主要設備由我公司自主研制生產，核心系統軟件全部為自有知識產權，有效地控制產品成本，并可兼容多種音視頻相關外圍設備，充分保護用戶投資，使系統建設成本大大降低。

    1.4.4 擴展性

    系統采用分布式結構設計，核心設備綜合視頻交換機具有大容量的處理能力并支持級聯，方便系統容量的平滑擴展；業務功能采用模塊化設計，可以根據用戶需求，方便地與可選的增強功能系統進行集成，拓展系統功能。

    1.4.5 易用性

    緊密結合用戶不同業務的應用需求，系統操作流程明晰、高效，軟件操作界面簡潔、友好，易于使用。

    1.4.6 資源共享

    系統運行在基于IP網絡的環境下，與用戶的其他數據和語音業務共用一個基礎網絡。指揮調度終端既可以用于監控，也可以用于指揮調度、視頻會議以及視頻報警聯動顯示等。綜合視頻交換機可以接入多個應用系統，組成功能更強大的綜合視頻應用系統，使有限的資源得到最大限度的利用，獲取最大的整體效益。

    1.4.7 量身定制

    公司擁有一支多年從事視頻技術研發、建設的專業技術人才隊伍，系統各個功能采用模塊化設計，可按照實際需求“量身定制”，充分滿足用戶個性化需求。

    1.5 設計注意事項

    綜合視頻指揮系統具有強大且靈活的組網能力，多種組網方式可以為不同特點的用戶提供多樣化的解決方案，充分滿足企業用戶個性化、差異化的需求。在設計企業綜合視頻指揮調度系統時，要根據實際情況及需求進行設計。

    在建設企業綜合視頻指揮調度系統時要考慮以下幾個問題：

    1.5.1 網絡傳輸帶寬

    視頻傳輸是帶寬密集型應用，所以在設計階段要充分考慮企業的網絡狀況。VC3系統終端傳輸帶寬在256K-2M可調，考慮到保證視頻質量，建議網絡有效傳輸帶寬不低于512K。 當主控中心（分控中心）與前端網絡帶寬有限時，為了滿足主控中心（分控中心）或其他遠程客戶同時對遠程前端監控場所監控時，主控中心（分控中心）需要配置流媒體轉發服務器。設置流媒體轉發服務器的目的在于緩解前端監控的網絡帶寬需求，對該前端內的視頻訪問全部通過流媒體轉發服務器來進行轉發，使得該前端的每個視頻通道在多個用戶同時訪問時，只占一個視頻流的網絡帶寬。流媒體轉發服務器的多級設置可提高響應訪問的效率，更好的提高帶寬利用率。

    1.5.2 兼容性

    對已經安裝的部分視頻監控系統，借助VC3-6000系統強大的兼容性，可以將原有監控系統接入新建的企業綜合視頻指揮調度系統，統一管理、統一應用。

    1.5.3 穩定性

    綜合視頻指揮系統的安全性和穩定性受多方面影響，建議有條件的建設單位，為指揮系統劃設VLAN，并在網絡交換機上設定QoS機制。如果建設規模較大，可以配置多臺綜合視頻交換機分布實施處理。為提高可靠性，可采用雙機熱備份方式。現場監控前端設備采用嵌入式設計，系統的接入外設（攝像機、云臺、各類防護罩、傳感器、報警設備）等應選擇質量較好的品牌設備，保證系統的穩定性和可靠性。



VC3視頻指揮系統結構

2

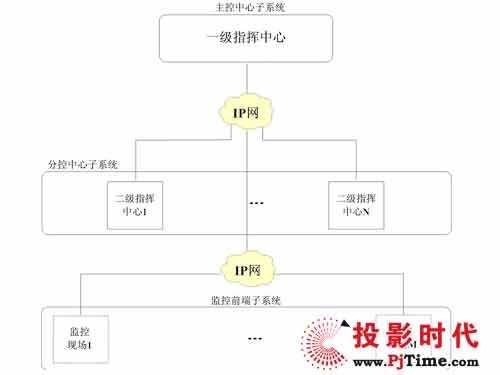

    2.1 總體結構

    綜合視頻指揮系統從組織結構上應與軍隊編制體制和隸屬關系相吻合，這樣才能真正發揮綜合視頻指揮系統的作用，同時又必須適應指揮體系扁平化發展的需要。一般軍隊單位的管理組織結構形式可分為：直接行政隸屬關系和間接業務領導關系，所以綜合視頻指揮系統在部署結構也要符合以上兩種組織結構。綜合視頻指揮系統采用基于網絡的分布式控制結構，可實現分級分層分區部署，分為主控中心子系統、分控中心子系統、監控前端子系統，典型的三級組織結構圖如下。

    2.2 主控中心子系統

    主控中心子系統由交換控制設備、用戶終端設備及音視頻輸入輸出設備等組成。

    交換控制設備包括綜合視頻交換機、流媒體轉發服務器、視頻錄像服務器。主要作用是：實現信令、調度控制、視頻流轉發、數據信息存儲和各種管理。

    用戶終端設備包括一體化指揮調度控制臺、網絡視頻矩陣、一體化指揮調度終端。主要作用是：實現終端雙向、單向音視頻編解碼，提供用戶數據交互和功能操作界面，實現視頻指揮、遠程視頻瀏覽、電視墻顯示等功能。

    音視頻輸入輸出設備包括一體化攝像機、高保真音響系統、電視屏幕墻等。

    部署在一級指揮中心，連接示意圖如下：

    一體化指揮調度控制臺由三個座席組成，分別是視頻指揮座席、電視墻控制座席、管理維護座席。

    視頻指揮座席包括座席型指揮調度終端、液晶觸摸顯示屏、一體化攝像機、高保真音響設備

    電視墻控制座席包括網絡視頻矩陣控制軟件

    管理維護座席包括綜合視頻交換機管理軟件、錄像服務器管理軟件。

    一體化指揮調度終端包括液晶觸摸顯示屏、嵌入式攝像機、嵌入式音響設備。



VC3視頻指揮系統分布子系統

    分控中心子系統由用戶終端設備及音視頻輸入輸出設備等組成。

    用戶終端設備包括一體化指揮調度控制臺、一體化指揮調度終端。主要作用是：實現終端雙向、單向音視頻編解碼，提供用戶數據交互和功能操作界面，實現視頻指揮、遠程視頻瀏覽等功能。

    音視頻輸入輸出設備包括一體化攝像機、高保真音響系統、大屏幕電視等。

    一體化指揮調度控制臺由視頻指揮座席組成。

    視頻指揮座席包括座席型指揮調度終端、液晶觸摸顯示屏、一體化攝像機、高保真音響設備

    一體化指揮調度終端包括液晶觸摸顯示屏、嵌入式攝像機、嵌入式音響設備。

    部署在二級指揮中心。根據實際網絡環境要求實現視頻錄放像。根據需要可增加網絡視頻矩陣與電視墻、大屏幕系統配合使用。連接示意圖如下：

    2.4 監控前端子系統

    監控前端子系統包括基本型指揮調度終端、監控音視頻采集設備、音視頻編碼壓縮設備、PTZ控制設備組成。

    基本型指揮調度終端主要作用是：與上級指揮中心進行音視頻雙向溝通，參加視頻會議對所轄監控現場進行監控管理。部署在基層單位值班室。

    音視頻采集設備包括攝像機、拾音器、揚聲器。音視頻編碼壓縮設備包括數字硬盤錄像機、網絡視頻服務器。PTZ控制設備包括云臺、云臺解碼器、云臺護罩。

    采集用戶現場監控點的音視頻數據并進行壓縮編碼，接受綜合視頻交換機發送的調度控制信令，通過流媒體轉發服務器轉發到用戶終端。實現已建視頻監控系統的物理接入。

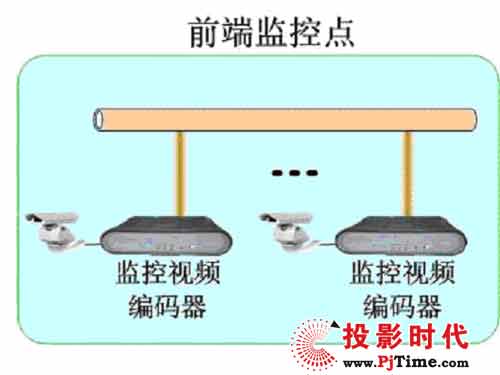

    部署在營門、倉庫、哨位、機房等重要部位。連接示意圖如下：

    2.5 VC3視頻指揮合已建視頻監控系統

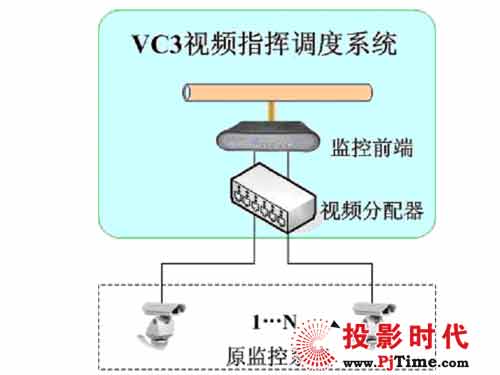

    1、整合模擬視頻監控系統

    在“不破壞、不改變原有已建監控系統的架構”原則下，可以無縫兼容主流廠家各品牌的矩陣等系統控制設備，只需增加視頻分配器設備，即可將原有模擬視頻監控系統平滑接入到大型多級視頻指揮調度系統中。

    整合模擬監控系統架構圖

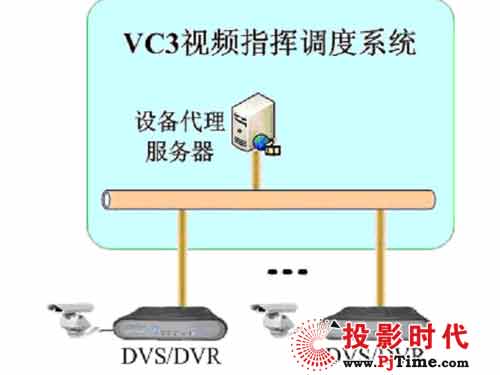

    2、整合數字視頻監控系統

    在“不破壞、不改變原有已建監控系統的架構”原則下，通過設備代理服務器集成SDK二次開發包，將原有數字視頻監控系統無縫接入到大型多級視頻指揮調度系統中。對于暫時無法實現軟件兼容的產品，可通過增加硬件設備如視頻分配器，將原有數字視頻監控系統平滑接入到大型多級視頻指揮調度系統中。

    整合數字監控系統架構圖



視頻流傳輸所需網絡帶寬估算

2.6

    考慮到保證視頻質量，建議每路圖像網絡有效傳輸帶寬：

    視頻圖像質量為4CIF分辨率（720x576）、25幀/秒時，每路圖像網絡傳輸帶寬不低于1Mbps；

    視頻圖像質量為CIF分辨率（352x288）、25幀/秒時，每路圖像網絡傳輸帶寬不低于384Kbps。

    雙視頻流傳輸時，數據流對傳輸帶寬的要求：

    全動態硬雙流：25幀/秒、768K，可設定

    靜態軟雙流：100K-300K，3-5幀/秒



VC3視頻指揮系統功能

3

    3.1 調度指揮功能

    借助于綜合視頻指揮系統獨具的多種級別和權限模式設置，上級指揮員通過指揮調度終端可以向下級發布指揮和調度命令，上下級各個部門、各級領導與下屬之間可以實時地進行音、視頻信息的雙向交流。

    實時協同處置：一級指揮中心與各二級指揮中心、要素之間可以就重要保障任務過程中遇到的問題進行面對面交流，及時處置，全面提高效率。例如在重點保障期間，某一設備發生阻斷，總部值班室與相關大單位值班室、要素之間通過多方雙向音視頻全交互方式，隨時保持聯系，及時了解故障處理、業務搶倒通情況，保證通信順暢。

    遠程業務指導：通過系統將一級指揮中心與各二級指揮中心、要素聯為一體，領導專家在各級指揮中心幫助要素的值勤人員分析問題、進行業務指導、技術支持。

    實時視頻互動訓練：在多個訓練場所之間組織實施實時互動訓練，例如在學術報告廳進行教學的專家學者通過系統可以與在其它教室的指揮員和參訓人員實現相當于面對面的交流，全面提高訓練效率和效果。

    綜合訓練視頻導調：通過系統將指揮所、訓練場乃至野外演習現場聯接為一體，與軍事演習現地情況相結合，實施戰略、戰役演習導調推演，導演部、雙方參演人員、現場協調人員通過多方雙向應視頻全交互方式，實現理論訓練與實兵、實裝、實彈行動緊密結合。

    指揮調度人員可實現多種指揮方式：

    點對點指揮調度：一個上級對一個下級的指揮調度。

    點對多點指揮調度：某指揮調度終端根據權限設置可以呼入召集多個指揮調度終端，進行一對多的指揮調度。

    多組指揮調度：系統中可以有多個指揮調度組共存，各個指揮調度組之間互不干擾。

    插入指揮調度：上級指揮調度終端可以呼叫插入其它正在進行的指揮調度組，并得到指揮調度組的指揮權；上級指揮調度終端可以呼叫其它正在進行的指揮調度組內的終端用戶，經指揮調度組指揮者同意后，可加入上級指揮調度組。

    被指揮調度者可隨時加入和退出指揮調度組。

    指揮調度內調用監控任意監控點的圖像，并可廣播該圖像。

    多組指揮調度內同時調用監控任意監控點的圖像。

    支持指揮調度者對被指揮者指揮調度前的預覽。

    通過配置可顯示任意聯動報警點的圖像。

    指揮調度者對多個監控前端進行語音廣播。

    控制中心的值班人員在日常管理過程中可以利用視頻指揮調度功能與各下級控制中心的值班人員、各現場的工作人員進行業務協調。

    當現場發生意外情況，現場人員不能解決，各級領導和相關專家又不能及時趕到現場，此時可以利用系統的指揮調度功能召集相關業務主管和專家實時的監視現場情況，并與現場人員進行語音實時交流，共同指導現場進行意外情況的處理以及相應的遠程指導，為現場解決問題提供有力的支持，大大節省時間，提高工作效率。



VC3視頻會議指揮系統功能

3.2

    根據用戶的應用需求，可根據需要適時召開視頻會議，實現交班會、總結會等各種會議，進行多點多方雙向音視頻交流互動。

    系統支持多種會議形式：即時會議、支持例會、多組會議。

    系統能夠提供的會議管理模式：提供管理員統一管理模式和主席控制會議兩種模式。

    系統能夠提供的會議運行模式：廣播模式、點名模式、自由討論模式、多畫面模式、自動瀏覽模式等。

    系統能夠提供的會議控制功能：包括添加、刪除會場、靜音\開靜音、閉音\開閉音、允許\禁止聲控、結束會議等所有會議中遇到的控制功能。

    會議組織者可以設定多個例會，每個例會包含相對固定的成員，可以方便地組織會議。會議成員可隨時加入和退出會議組。會議組織者可以對各個會場的發言權進行控制，并可廣播某一分會場。

    可根據需要適時召開視頻會議，實現交班會、協調會、總結會等各種會議，進行多點多方雙向音視頻交流互動。

    3.3 雙流傳送功能

    在視頻會議狀態下，雙流指揮調度終端支持同時采集兩路圖像(視頻流+PC畫面)同步發送到各參會用戶終端，并保持音視頻同步，PC畫面傳送分辨率高達1600×1200。

    硬件采集VGA信號，不依賴軟件操作系統、驅動程序、硬件平臺或應用軟件，即插即用，可以將課件、文檔輕松引入，增強會議臨場感，傳遞更多的信息，提高視頻會議的效率。

    設備具備分辨率為1600×1200的高速視頻采集輸入，支持播放動態視頻影像的實時VGA信號采集，以實現數據內容實時分享。可用于遠程培訓、遠程互動技術交流等，既可提高工作效率還可以節約成本。

    通過桌面傳送功能能夠把會議內容很好的同步與活動圖像向遠端會場發送，雙流桌面傳送格式則直接與VGA輸入的分辨率大小一致。

    靈活的雙屏顯示功能。這樣遠地用戶可以通過兩個顯示設備，一個顯示遠端圖像信息（會議的參與人員，可以是雙視傳送），另外一個顯示會議內容（PC機上的內容），實現圖像和內容的同步傳輸和顯示，大大方便用戶的使用。

    分屏顯示方式可以在一個顯示器上顯示2個或3個圖像，可以一個顯示遠端一個顯示本端，也可以顯示遠端視頻流、PC畫面及本端圖像。

    SXGA輸入輸出、雙流、分離顯示幾個圖像功能配合，為用戶帶來了全新的會議模式，用戶可以以前所未有的角度實現全景式的會議交流。



VC3指揮系統遠程視頻監控功能

3.4

    用戶能靈活切換現場視頻畫面、控制云臺和攝像頭，方便地組合顯示一至十六路的視頻畫面并支持雙向語音可視對講。支持多種監控模式：

    點對點監控：某指揮調度終端或視頻瀏覽終端可以監視其他指揮調度終端及監控前端的圖像，必要時可進行語音對講。

    點對多點監控：某指揮調度終端或視頻瀏覽終端可以同時監視一至九路監控前端，監控前端接入視頻分割器、DVR，同樣帶寬條件下可以實現同時對更多點的監控。

    多點對一點監控：系統中可以有多個不同級別的指揮調度終端或視頻瀏覽終端監視同一監控前端。

    多點對多點的監控：系統可以做到多個指揮調度終端或視頻瀏覽終端對多個監控前端的同時交叉監控。

    單窗口輪詢：在某窗口中輪流顯示一組監控點圖像，按間隔時間來替換圖像。

    多窗口輪詢：多個監控點圖像的分頁自動顯示。窗體自動按照設定的時間間隔翻頁。

    云臺預置位：通過預先存儲攝像頭和云臺的位置、光圈、焦距等預置點參數，使用時可準確進入對應預置點，不必人工調整。

    巡航：把若干預置位按順序連接起來，讓攝像頭和云臺在幾個預置位設定的軌跡上轉動。

    遠程戰備檢查：在戰備值班或重點保障期間對各要素現場進行遠程可視檢查，對值勤中存在的問題隨時指出、糾正。可實現現場畫面靈活切換、對遠端攝像云臺遙控，方便地組合顯示多路視頻畫面等功能。

    值勤秩序檢查：各級值班室可以隨時通過實時監控圖像檢查各要素現場的值勤秩序。

    控制中心利用本系統提供的功能，對各分控中心及各現場等部位進行視頻監視。可實現現場畫面靈活切換、對遠端攝像云臺遙控，方便地組合顯示多路視頻畫面等功能。

    各分控中心對本單位現場等部位進行視頻監視。可實現現場畫面靈活切換、對遠端攝像云臺遙控，方便地組合顯示多路視頻畫面等功能。

    單位首長在辦公室里直接對主控中心、各分控中心或現場進行視頻監控。可實現現場畫面靈活切換、對遠端攝像云臺遙控，方便地組合顯示多路視頻畫面等功能。



VC3視頻指揮系統現場擴音呼叫對講功能

3.5

    當主控中心、各分控中心發現現場有人違規操作時，可以利用本系統對講功能直接對現場人員喊話進行糾正，現場人員也可以在接收到調度室命令后，實時向控制中心進行匯報。

    當現場人員有情況向控制中心匯報時，可以利用本系統主動向控制中心發起呼叫，并向控制中心進行工作匯報，同時接受控制中心下達的命令。

    首長在辦公室里也可以直接對主控中心、各分控中心的值班員或現場人員下達命令。

    3.6 電視墻多畫面顯示功能

    主控中心、各分控中心可安裝多臺網絡視頻矩陣，用戶通過網絡視頻矩陣控制終端任意選擇瀏覽監視現場多路視頻畫面，通過大屏幕電視墻實時顯示。若監控點較多時，可以根據需求設置各種圖像顯示輪詢方案，保證監控點的實時顯示，便于系統管理員統一指揮、集中調度。

    3.7 數字錄音、錄像功能

    主控中心、各分控中心可安裝多臺視頻錄像服務器，視頻錄像服務器支持視頻的錄制和查詢檢索回放等功能。用戶通過錄像服務器控制終端選擇任意多路現場的畫面隨時手動錄像、也可根據要求設定定時錄像和設定聯動報警觸發錄像。

    用戶經授權可根據終端名稱、錄像時間、錄像地點、錄像事件特征，隨時查詢檢索視頻文件，遠程播放所需視頻圖像。安全報警聯動功能

    在營門、倉庫、機房現場可以接入環境采集傳感設備，如紅外、濕度、煙感等，當采集到環境數據不正常時，可發出報警，聯動該地域的監控圖像立即顯示在指定的監視設備（如：指揮調度終端、瀏覽終端），同時視頻錄像服務器啟動對該監控點圖像的錄像任務，為日后取證提供寶貴資料，也為以后教育學習提供素材。

    3.8 多種級別權限設置

    多種權限管理：指揮權、監視權、上報權、控制權和短信權等。

    指揮權即指揮調度終端對指揮調度終端是否具有行使指揮調度各項功能的權力；

    監視權即用戶終端對其他終端和監控前端是否具有監視圖像、對講的權力；

    上報權即下級指揮調度終端對上級指揮調度終端是否具有上報對講權；

    短信權即用戶終端對其它用戶終端是否具有發送短信的權力；

    控制權即用戶終端對其他終端和監控前端云臺及攝像頭及外設是否具有遠程控制權力。

    系統支持最大99個控制級別；當多個終端同時對某個監控點進行控制等操作，發生爭用時，高級別優先控制，同級別按時間順序控制。

    用戶可以根據自身隸屬關系進行靈活的指揮權、監視權、上報權和控制權配置，滿足各種權限、級別管理組合。

    比如，將主控中心設置為對所有下屬單位具有最高權限，可以對下屬單位終端進行指揮、監視和控制。分控中心只對本單位現場監控點進行指揮、監視和控制，而不能對其他單位監控點圖像進行指揮、監視和控制。首長可設置為對所有下屬單位具有監視和控制權，可以隨時任意監控瀏覽下屬監控點圖像。

    根據實際情況需要，分配給各級領導不同控制級別。如果幾個終端同時對某個監控點進行攝像頭、云臺遙控控制操作，發生爭用時，級別不同的高級別優先，級別相同的時間優先。低級別終端只能被動監看高級別終端的控制遙控圖像，當高級別放棄控制權時，控制級別自動轉交低級別終端。

    3.9 智能監控識別及報警聯動

    對特殊地點、敏感區域通過智能視頻監控安全策略，進行智能監控識別。比如：重要設備不能被人盜竊、移動等，有些區域是禁區、不能讓人靠近或有逗留等，某些區域只允許單方向通過等，以上這些區域出現了違反規定的情況，智能檢測設備能夠自動識別，并在無人值守的情況下實現對多種安全威脅的自動報警，記錄整個違規的過程，同時聯動到調度中心進行報警通知。

    3.10 無線視頻監控接入

    系統通過移動監控子系統支持無線視頻監控接入。在突發事件應急指揮過程中，移動監控前端可根據指示，進入到指定現場傳回實時的現場圖像信息，使指揮人員能夠靈活、及時地了解一線的情況。

    3.11 系統管理配置功能

    用戶身份認證；

    終端地址解析；

    業務功能邏輯調度控制；

    用戶級別和權限設置管理；

    終端參數配置，如：配置終端類型、級別權限、編解碼地址、組播地址以及視頻切換器的類型等；

    對各個終端的工作狀態進行實時監控；

    自動切換單播和組播；

    網絡視頻矩陣接入控制；

    視頻錄像服務器接入控制；

    其他VC3相關子系統接入控制管理。



VC3視頻指揮系統權限和級別管理

3.12

    3.13 拍照功能

    系統支持拍照功能，終端處于監控模式時可以隨時抓取所需圖像。

    3.14 外設控制功能

    支持遠程攝像機、云臺控制，云臺控制方式可選（連續、步進）。

    為了節省監控點接入帶寬，支持對DVR和視頻分割器進行控制，并實現遠程的圖像瀏覽切換等操作。

    3.15 字幕播放功能

    系統內嵌字幕播放功能。在指揮和會議進行中，可以同時發送字幕，且支持多種字幕發送方式。字幕可隨視頻輸出，方便消息通告、指示下達等。

    支持各類終端用戶名稱文字顯示疊加功能、文字字體、顏色可選。

    4 系統特點

    4.1 業務整合互聯互通

    通過增加監控前端子系統、移動監控子系統，綜合視頻指揮調度系統集視頻指揮、視頻會議、視頻監控和視頻報警聯動等功能于一體，實現多項業務的有機結合。

    支持多廠家多型號編碼器統一接入管理，實現不同供應商視頻設備之間的互聯互通，便于已建監控系統接入整合。可以將原有視頻監控系統接入新建的綜合視頻指揮調度系統，統一管理、統一應用。

    4.2 系統規模平滑擴展

    支持分區域的組網模式 ，綜合視頻交換機可多級級聯，系統規模靈活擴展。VC3-6000具備很高的性能，單臺綜合視頻交換機最大可支持512個監控前端和用戶終端的管理。同時VC3-6000采用基于IP網絡的分布式體系結構，可以平滑擴容。在面向更大規模的組網應用時，支持分區域的組網模式，可將所有監控前端和用戶終端分成多個區域，每個區域設置一臺綜合視頻交換機，每個綜合視頻交換機只需管理和控制各自區域的監控前端和用戶終端，跨區域的管理和控制由核心區域的綜合視頻交換機完成。

    4.3 適應多種網絡

    系統可以在復雜的網絡結構（如LAN 、ADSL、VPN、INTERNET等網絡）和不同的通信信道（光纖、微波、衛星等）中正常傳輸。在同一系統中不同速率的終端可混合使用，從而兼顧聲像質量和網絡環境。流媒體轉發服務器級聯支持應用層組播，適于單播、組播網絡環境。

    4.4 便于集成

    提供二次開發接口，方便第三方應用集成，易于擴展升級。實現應用的客戶化，提供視頻指揮、視頻會議、視頻監控、視頻報警聯動等應用，與GIS、DSS、GPS等其他業務系統交互控制綜合集成。

    4.5 高可靠性

    系統軟件設計采用C/S架構，穩定性好；監控前端采用嵌入式設計，采用專用芯片，結構緊湊、功耗低、可靠性高；系統關鍵設備支持熱備份。

    4.6 支持多種無線接入方式

    無線接入支持微波、衛星（海事衛星便攜站、VSAT衛星車載站）、WIFI、WIMAX等各種信道和組網方式，實現雙向或單向的音視頻交互。
