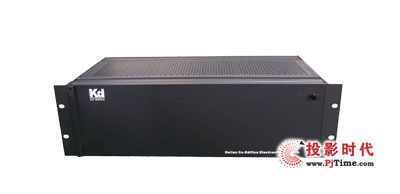

大連科迪Kd7800 HD-SDI高清矩陣
Kd7800 HD-SDI 高清矩陣是大連科迪視頻技術有限公司研制的高品質數字矩陣，運用先進的技術和設計結構,采用最先進的進口切換芯片和優質成熟的電子元器件，從而保證矩陣系統高度的安全性、可靠性及優異的性能指標。
Kd7800 HD-SDI 高清矩陣廣泛應用于電視臺高清信號的播出、節目制作、傳輸，節目上下載、高清演播室、轉播車以及其他行業。
Kd7800 HD-SDI 高清矩陣已經成為中國廣播電視高清節目制作、播出的首選產品，并且率先被中央電視臺、北京電視臺、上海電視臺等采用。
★規模：2×1～128×128
★兼容HD-SDI、SDI 等多種信號格式，符合SMPTE-259M、SMPTE-292M 等標準時鐘恢復功能可選，保證信號長距離傳輸質量
★可以與模擬音頻單聲道或立體聲混合切換
★3U 及3U 以上機箱矩陣均采用模塊化設計，前插板式結構，各種視頻及音頻電路板可以混插在
同一機箱內，組成靈活，可以同時兼容數字和模擬信號
★3U 及3U 以上機箱的電源、控制系統均為冗余式熱備份設計，保證矩陣切換無阻礙，信號不斷 ,
系統更加安全可靠
☆數字視頻采用BNC接口方式，模擬音頻采用三端壓線接口方式
☆可以進行遠程的控制和故障診斷，在控制系統上采用以太網接口（TCP/IP）、RS-232、
RS-422通訊控制方式， 真正實現數字矩陣的網絡化控制
☆19 英寸，1U、3U、6U 標準機箱可選
| 信號格式（Standards） | 143Mbps～1.5Gbps |
| 均衡（Equalization） | Automatic up to 100m @1.5G（Belden 1694A） |
| 時鐘恢復（Re-clocking） | optional on outputs （可選） |
| 阻抗（Impedance） | 75Ω |
| 反射損耗（Return-loss） | >18dB 5MHz～1.5GHz |
| 幅度（Signal-level） | 800mV±5% |
| 直流偏移（DC offset） | 0V±0.5V |
| 過沖（Overshoot） | <10% |
| 抖動（Jitter） | < 0.2 UI per SMPTE |
| 連接形式（Connector） | BNC |
| 交流電（Alternating current） | External power supply 100～260VAC |
|
型 號 |
規 格 |
說 明 |
高 度 |
| Kd7800-401 |
4×1 |
HD-SDI 數字視頻 |
1U |
| Kd7800-401R |
4×1 |
HD-SDI 數字視頻、SDI 時鐘恢復 |
1U |
| Kd7800-402 |
4×2 |
HD-SDI 數字視頻 |
1U |
| Kd7800-402R |
4×2 |
HD-SDI 數字視頻、SDI 時鐘恢復 |
1U |
| Kd7800-404 |
4×4 |
HD-SDI 數字視頻 |
1U |
| Kd7800-404R |
4×4 |
HD-SDI 數字視頻、SDI 時鐘恢復 |
1U |
| Kd7800-801 |
8×1 |
HD-SDI 數字視頻 |
1U |
| Kd7800-801R |
8×1 |
HD-SDI 數字視頻、SDI 時鐘恢復 |
1U |
| Kd7800-802 |
8×2 |
HD-SDI 數字視頻 |
1U |
| Kd7800-802R |
8×2 |
HD-SDI 數字視頻、SDI 時鐘恢復 |
1U |
| Kd7800-804 |
8×4 |
HD-SDI 數字視頻 |
1U |
| Kd7800-804R |
8×4 |
HD-SDI 數字視頻、SDI 時鐘恢復 |
1U |
| Kd7800-808 |
8×8 |
HD-SDI 數字視頻 |
1U |
| Kd7800-808R |
8×8 |
HD-SDI 數字視頻、SDI 時鐘恢復 |
1U |
| Kd7800-1604 |
16×4 |
HD-SDI 數字視頻 |
1U |
| Kd7800-1604R |
16×4 |
HD-SDI 數字視頻、SDI 時鐘恢復 |
1U |
| Kd7800-1608 |
16×8 |
HD-SDI 數字視頻 |
1U |
| Kd7800-1608R |
16×8 |
HD-SDI 數字視頻、SDI 時鐘恢復 |
1U |
| Kd7800-1616 |
16×16 |
HD-SDI 數字視頻 |
1U |
| Kd7800-1616R |
16×16 |
HD-SDI 數字視頻、SDI 時鐘恢復 |
1U |
| Kd7800-3208 |
32×8 |
HD-SDI數字視頻 |
6U |
| Kd7800-3208R |
32×8 |
HD-SDI 數字視頻、SDI 時鐘恢復 |
6U |
| Kd7800-3216 |
32×16 |
HD-SDI 數字視頻 |
6U |
| Kd7800-3216R |
32×16 |
HD-SDI 數字視頻、SDI 時鐘恢復 |
6U |
| Kd7800-3232 |
32×32 |
HD-SDI 數字視頻 |
6U |
| Kd7800-3232R |
32×32 |
HD-SDI 數字視頻、SDI 時鐘恢復 |
6U |
| Kd7800-6408 |
64×8 |
HD-SDI 數字視頻 |
6U |
| Kd7800-6408R |
64×8 |
HD-SDI 數字視頻、SDI 時鐘恢復 |
6U |
| Kd7800-6416 |
64×16 |
HD-SDI 數字視頻 |
6U |
| Kd7800-6416R |
64×16 |
HD-SDI 數字視頻、SDI 時鐘恢復 |
6U |
| Kd7800-6432 |
64×32 |
HD-SDI 數字視頻 |
6U |
| Kd7800-6432R |
64×32 |
HD-SDI 數字視頻、SDI 時鐘恢復 |
6U |
| Kd7800-6464 |
64×64 |
HD-SDI 數字視頻 |
6U |
| Kd7800-6464R |
64×64 |
HD-SDI 數字視頻、SDI 時鐘恢復 |
6U |
