系統特征



    DIS CDS4000 是通用的會議討論系統，無論你是設計一個小型會議討論組或有幾百個代表的大會， DIS 都能提供一套最好的會議系統。

    CDS4000 系統基于微處理器技術，它的特色是單線纜拓撲結構，適于各種應用的場合。 CDS4000 系統已經超過了 50 年的經驗，以頂級的性能與優越的音質相結合，更具備強有力的機械結構和端莊的藝術外形。

•  容易設置

    CDS4000 系統的用戶友好性確保其容易使用和操作，服務工作人員（如在會議和大會中心的工作人員），盡管沒有經過特殊的技術培訓，只需花費一分鐘的時間即能將 CDS4000 系統設置好。

•  可移動式或固定安裝式

    CDS4000 的組件設計成輕巧、莊重的外觀，確保產品的外形在使用時令人賞心悅目，所有的會議單元都可設計成移動式或固定安裝式應用。此外， CDS4000 還具備附加多種系列的配件來滿足特殊的用戶需求�；�本的 CDS 4000 系統可以應用于討論會、會議室、政府辦公室、委員會、新聞中心、法庭等各種應用場合。
基于 CU4005 中央控制器的 CDS4000 系統，在一條鏈接環路上總共可控制 50 個會議單元，其中最多可設計 10 個主席單元。只需簡單地將一個單元連接到另一個單元，就準備好開會了。如果選擇 CU4010 中央控制器，則可用兩路鏈接控制 100 席會議單元。

    簡單的鏈接設計使系統安裝簡單、容易操作。只需按會議單元的“發言 / 請求”按鍵（開 / 關）及主席機的“關閉代表發言”優先鍵，就可確保會議系統避免傳統擴聲的單調和煩惱。CDS4000 系統單元內置高保真的揚聲器，提供清晰的演講可懂性。

•  增強的選項

CU4005/CU4010 還包含一些設備，用于控制演講和收聽單元的權力范圍，使會議變得有組織和順序：

•  面板的 LCD 屏顯示關于基本的自動發言模式“ Auto ”或輪候發言“ Fifo ”的信息。可以設置 1~6 個代表機同時激活�！� Fifo ”包含請求發言的輪候清單，該清單可自動激活。同時，你可以通過 LCD 顯示屏觀察聲音設置和系統狀態 —— 而且很容易進行自動性能檢測。

•  CU4005/CU4010 系統主機具備連接外部設備的接口，如：連接翻譯系統、錄音機或廣播系統。前板 有幾個輕觸式操作按鍵和一個明亮的顯示屏。背板具備專業音頻的 XLR 卡龍插和 Sub-D 接口，確保主機與會議單元、外部音響系統、翻譯系統或錄音設備的最佳連接。疊加 10 臺 CU4010 單元總共可以控制 1000 個會議單元。

•  由于輕巧的話筒控制器 ——MC4000 端莊的外形設計，它可放置在會議室的首席或其他的位置。

•  CM/DM4400 便攜式會議單元的特色，是內置高保真揚聲器及隱蔽的線接頭。有兩種類型： 4410P 已包含固定靈活的鵝頸話筒， 4420P 具備 XLR 卡龍接頭，可接各種不同長度的可分離的鵝頸話筒或手持話筒，每種型號都可用于主席機和代表機。

•  CDS4000 鵝頸話筒和手持話筒集成雙重橡皮套，這樣確保隔離桌面和話筒固定座的聲音，防止機械噪聲進入話筒。話筒套上置了一個高亮度的 LED 紅色燈環，指示話筒的開關狀態，在白天或高照明度的環境下都可以看得很清楚。

•  MC4000 話筒控制單元可用鍵盤進行遠程手動操作，并可顯示“正在發言”、“請求發言”、“優先發言”、“預選”等更多信息。通過 MC4000 單元，主席可以決定哪個代表先發言，而不管誰先請求。

更先進的功能——軟件控制

更先進的功能 —— 軟件控制

    CDS4000 控制軟件是一套先進的控制軟件，這套軟件用于 Windows 操作系統，有名字 處理、代表資料、定時功能、講話記錄、屏幕分別提供本地主席監控、地理布局模擬等功能。

    CDS4000 控制軟件可以分配與會者的實際姓名到指定的話筒單元。程序有很多功能：處理代表名字及資料、定時發言、演講記錄和用于下載名單的資料庫。同時，屏幕內容可以分開顯示，可提供本地監視器給主席。

    另外， CDS4000 控制軟件還可以將會議室的模擬布局拷貝到電腦屏幕，使主席不僅可以看到誰在發言和請求發言，還可以看到他們的模擬位置。

● 聲音激活功能

    DIS 會議系統有具備聲控功能的 4100 系列，講話時不用發言按鍵激活。這種單元可以實現動態控制，防止無請求的話筒打開。

•  系統主要器材的技術規格

•  CU4005 、 CU 4010 中央處理器

     CU 4005 、 CU4010 中央單元是 CDS4000 會議討論系統的微處理器，它被作為一個基本的、必需的單元使用，實現系統完全自動化控制的同時，還負責整個系統的電力供應。如果配合計算機或其他的外圍控制設備，更能體現系統的智能化和易用性。

    CU 4005 、 CU 4010 控制器可以進行最多 10 臺的疊加鏈接，用于控制最多 1000 席的會議單元。內置功放為每一個會議單元提供清晰的語音重現，任何一個 CDS4000 系列的器材都可以與 CU4010 組成一個完善的會議討論系統。

•  可以進行最多 10 臺的疊加鏈接，在任意地方最多可以連接 10 位主席單元
•  控制最多 1000 席所有 CDS4000 系列的器材
•  RS232/RS422 數據通訊口兼容計算機或其他的外圍控制設備
•  兼容第三方控制系統如 AMX 、 Crestron 或其他的控制設備
•  自由發言、自動發言、優先發言、輪候發言等多種模式設定
•  運行會議模式的菜單引導規劃管理
•  通過計算機或其他外圍設備可以進行更多的智能化控制
•  會議單元內置揚聲器的音量控制
•  外接音響系統的輸入電平控制
•  實況使用狀態、與會話筒數量及其他內容 LCD 字符顯示
•  用于多種外接設備如：同聲傳譯系統、電話耦合器、錄音機等應用接口
•  內置會議系統和會議單元獨立測試程序

DIS CDS 4000 會議討論系統解決方案

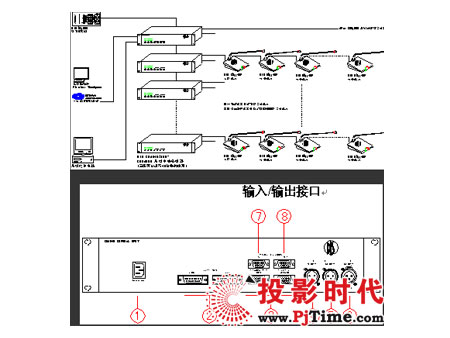

CDS4000 系統安裝示意圖

1 110V~260V@50/60Hz 主電源供應
2 會議話筒連接（ CU4005 一個通道， CU4010 兩個通道）， 15 針 D-SUB 陰型接頭
3 對其他 CU40xx 系列產品的連接， 15 針 D-SUB 陰型接頭
4 可選－ 40dB 平衡式音頻輸出， 3 針卡龍頭
5 0dB 平衡式音頻輸出， 3 針卡龍頭
6 100mV- 5V 外接平衡式音頻輸入， 3 針卡龍頭
7 可選 RS422 輸入 / 輸出， 9 針 D-SUB 陰型接頭
8 可選 RS232 輸入 / 輸出， 9 針 D-SUB 陽型接頭
會議話筒容量
• CU4005 ： 50 席會議單元，一個通道
• CU4010 ： 100 席會議單元，二個通道
頻率響應
• 話筒輸入～線路輸出范圍： 35Hz- 19kHz
• 話筒輸入～喇叭輸出范圍： 100Hz- 13kHz
• 線路輸入～喇叭輸出范圍： 130Hz- 13kHz
• 總諧波失真： <0.1%
• 信噪比： >68dBA
輸出功率
• CU4005 ：最大 30W/50V
• CU4010 ：最大 60W/50V
外形規格
• 尺寸： W475 × H88 × D 317 （ mm ）
• 重量： 8.9 公斤
功率消耗
• CU4005 ： 140W
• CU4010 ： 360W
• DIS DM/CM4410P 會議單元
DM/CM4410P 是 CDS4000 會議系統的便攜式主席、代表單元，由鵝頸話筒、揚聲器、控制開關組成：
• 鵝頸話筒上帶有自動開關的紅色 LED 顯示光環，易于確認發言人的方位
• 單一電纜“手拉手”串連方式
• 雙重橡皮緩沖，低噪音駐極體鵝頸話筒
• 3″ 高品質揚聲器，確保語音的高度還原
• 可以方便更換的防風罩
• 自動在系統中設定 ID 地址
鵝頸話筒部分
• 話筒類型：駐極體心型指向
• 頻率響應： 100Hz- 15kHz
• 靈敏度： -22dBv/Pa
• 最大聲壓級： 125dB @3% THD
• 等效噪音： App. 20dB SPL
• 前后比： >20 dB @1 kHz
揚聲器部分
• 直徑： 66 毫米
• 重量： 134 克
• 頻響范圍： 150Hz- 15kHz
• 最大功率： 0.5W RMS
外形規格
• 尺寸： W150 × H61× D168 （毫米）
• 鵝頸話筒長度： 35 厘米
• 重量： 0.9 公斤

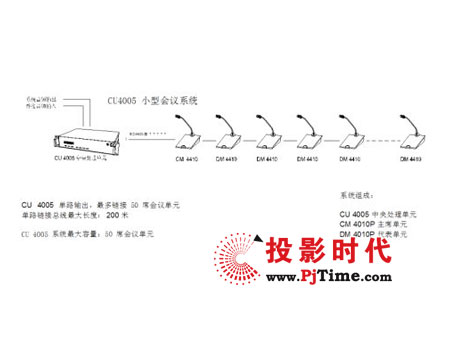

CDS4000系統應用方案一（簡易會議模式）

CDS 4000 系統應用方案一（簡易會議模式）

系統配置清單：

序號	型號 / 內容	單位	數量
1	丹麥 DIS CU4005 會議系統中央處理器	臺	1
2	丹麥 DIS DM4410P 會議系統代表單元	臺	49
3	丹麥 DIS CM4410P 會議系統主席單元	臺	1
4	丹麥 DIS CA4000 會議系統 30 米延長線纜	條	1
5	丹麥 DIS CO4000 會議系統 15 針 SUB-D 型連接頭	套	2

簡易系統說明：

•  CU4005 中央處理器單路輸出，每臺可以連接 50 席會議單元或會議控制臺。
•  CU4005 最多可以進行 10 臺疊加，控制 500 席會議單元或會議控制臺。
•  DM4410P 代表單元的數量僅供參考，實際使用數量可以自行配置。
•  CM4410P 主席單元的數量在常規會議系統中通常設置為 1 臺。
•  CA4000 會議系統 30 米延長線纜的長度僅供參考，需視乎實際場地才能精確計算

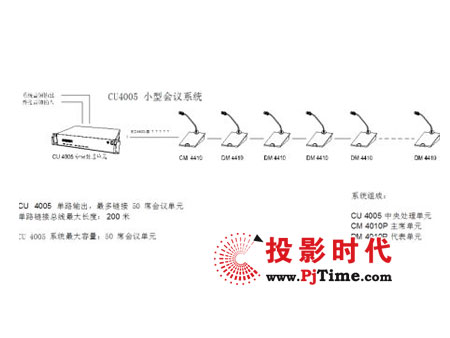

CDS4000系統應用方案二（小型會議模式）

CDS 4000 系統應用方案二（小型會議模式）

系統配置清單：

序號	型號 / 內容	單位	數量
1	丹麥 DIS CU4010 會議系統中央處理器	臺	1
2	丹麥 DIS DM4410P 會議系統代表單元	臺	99
3	丹麥 DIS CM4410P 會議系統主席單元	臺	1
4	丹麥 DIS CA4000 會議系統 30 米延長線纜	條	2
5	丹麥 DIS CO4000 會議系統 15 針 SUB-D 型連接頭	套	4

小型會議系統說明：

• CU4010 中央處理器 2 路輸出，每臺可以連接 100 席會議單元或會議控制臺。
•  CU4010 最多可以進行 10 臺疊加，控制 1000 席會議單元或會議控制臺。
•  DM4410P 代表單元的數量僅供參考，實際使用數量可以自行配置。
•  CM4410P 主席單元的數量在常規會議系統中通常設置為 1 臺。
•  CA4000 會議系統 30 米延長線纜的長度僅供參考，需視乎實際場地才能精確計算

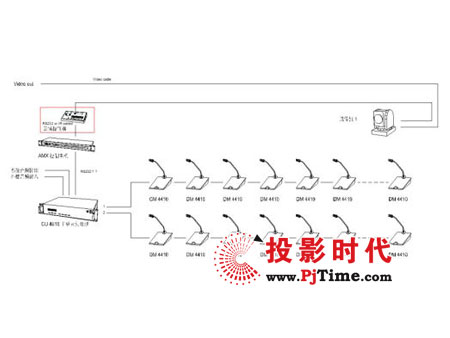

CDS4000系統應用方案三（聲像跟蹤模式）

CDS 4000 系統應用方案三（聲像跟蹤模式）

系統配置清單：


系統配置清單：

序號	型號 / 內容	單位	數量
1	丹麥 DIS CU4010 會議系統中央處理器	臺	1
2	丹麥 DIS DM4410P 會議系統代表單元	臺	99
3	丹麥 DIS CM4410P 會議系統主席單元	臺	1
4	丹麥 DIS CA4000 會議系統 30 米延長線纜	條	2
5	丹麥 DIS CO4000 會議系統 15 針 SUB-D 型連接頭	套	4
6	丹麥 DIS RS4232 中央處理器 RS-232/422 通訊插卡	套	1
7	攝像機	臺	1
8	云臺	臺	1
9	云臺鏡頭控制器	臺	1
10	中央集成控制系統	套	1

聲像跟蹤會議系統說明：
• CU4010 中央處理器 2 路輸出，每臺可以連接 100 席會議單元或會議控制臺。
• CU4010 最多可以進行 10 臺疊加，控制 1000 席會議單元或會議控制臺。
• DM4410P 代表單元的數量僅供參考，實際使用數量可以自行配置。
• CM4410P 主席單元的數量在常規會議系統中通常設置為 1 臺。
• CA4000 會議系統 30 米延長線纜的長度僅供參考，需視乎實際場地才能精確計算
• 攝像機、云臺及控制設備的數量只供參考， CU4010 中央處理器只有 1 個 RS-232 端口
• 云鏡控制器或攝像機必須具備 RS-232/422 通訊端口才能與 CU4010 連接
• 如果攝像機自身已具備自動聲像跟蹤功能，則云鏡控制器和中控系統可省略

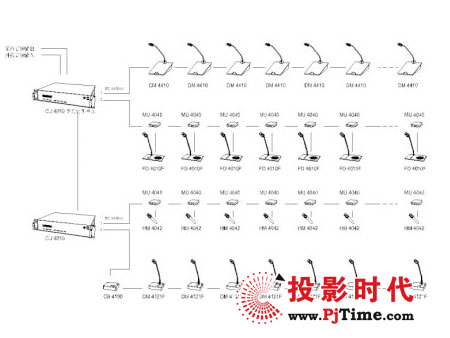

CDS4000系統應用方案四（中型會議模式）

CDS 4000 系統應用方案四（中型會議模式）

系統配置清單：

中型會議系統說明：
•  CU4010 中央處理器 2 路輸出，每臺可以連接 100 席會議單元或會議控制臺。
•  CU4010 最多可以進行 10 臺疊加，控制 1000 席會議單元或會議控制臺。
•  代表單元的數量僅供參考，實際使用數量可以自行配置。
•  主席單元的數量在常規會議系統中通常設置為 1 臺。

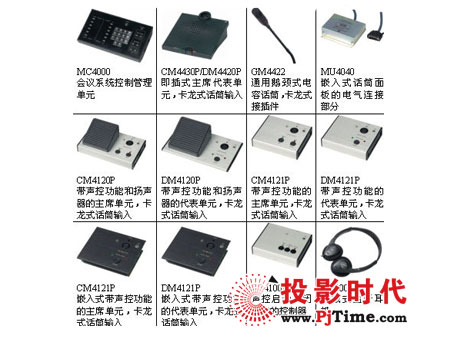

CM4121F/DM4121F 會議單元是不帶揚聲器的嵌入安裝模式
• CM4120F/DM4120F 帶揚聲器和聲控功能的便攜式型號可供選擇CA4000 會議系統 30 米延長線纜的長度僅供參考
