導讀

    DVR (Digital Video Recorder)通常也被稱作數字硬盤錄像機，目前市場上存在多種形態的此類產品，包括基于PC板卡式DVR和準嵌入式DVR，基于DSP的嵌入式DVR以及基于ASIC的嵌入式DVR。其中嵌入式DVR由于在穩定性和處理能力方面具有較強的優勢，因此正在逐漸成為市場上的主流產品。

    基于DSP的嵌入式DVR主要有模/數轉化、圖像處理及壓縮、CPU及內存、存儲設備、外設驅動、網絡接口、串行接口及報警接口等功能模塊構成。此外也有一些產品將模擬視頻分割顯示和視頻切換的功能也集成到電路板中。

    從前端模擬攝像機傳來的視頻信號，一部分可以通過環通輸出到普通的模擬監視器上，另外一部分則經過模/數轉換之后送交DSP芯片進行圖像處理和壓縮，再通過CPU寫入到存儲設備當中，數字化的視頻信號也可以通過網絡傳輸到遠程的客戶端。錄像回放時，則通過CPU在存儲設備中讀取相應的數據，并經數/模轉換之后顯示到模擬監視器上。此外CPU還需要處理各種外設的控制命令，并執行相應的操作。

    隨著網絡視頻監控的不斷普及，市場上又出現了一種新的DVR產品，專門用于錄制來自網絡攝像機或視頻服務器的數字化視頻信號，這種產品被叫作NVR（Network Video Recorder），它憑其技術與功能優勢在眾人關注下“風光”上市。然而，這兩年，整個網絡監控產品的市場推廣并沒有取得預期的成果，而DVR在與NVR的對弈中，已經過幾載沉淀，受過市場和時間的嚴苛洗禮，其成熟的市場認知度是當前NVR所無可比擬的。

    下面我們就一起來體驗一下這些不斷完善的數字硬盤錄像機產品吧。

漢邦高科HB-7016嵌入式數字硬盤錄像機

漢邦高科 HB-7016 CIF格式嵌入式數字硬盤錄像機

    漢邦高科 HB7000系列采用H.264壓縮算法、嵌入式實時多任務操作系統（RTOS）和嵌入式處理器一體化的設計，在單板上集成了視音頻采集、壓縮、存儲、網絡傳送、多路云臺控制、報警檢測等功能，實現了整機單板結構，保證了系統的高集成度和高可靠性。HB7000系列提供了多種接口，支持網絡、USB 2.0高速備份。

產品參數：

技術指標

1、視頻參數
   視頻輸入：復合視頻輸入PAL制（25幀/秒） NTSC制（30幀/秒） （BNC接口，1V P-P ,75Ω）
   視頻輸出：一路復合視頻輸出（BNC接口，1VP-P,75Ω）PAL制（625線） NTSC制（525線）
             一路VGA輸出(頻率：60HZ，分辨率：800X600)
2、音頻參數
   音頻輸入：16路音頻輸入（BNC接口，輸入阻抗：10KΩ　輸入幅度：Vp-p=2.0V LINE）
   音頻輸出：一路音頻輸出（BNC接口，輸出阻抗：10KΩ　輸出幅度：Vp-p=2.0V LINE）
   語音對講：一路音頻輸入（3.5MM接口，輸入阻抗：10KΩ 輸入幅度：Vp-p=2.0V LINE in/ 50mV MIC in）
3、視頻壓縮 ：壓縮算法：H.264

             HB7016壓縮模式：實時十六路CIF

4、音頻壓縮：壓縮算法G.711，音頻采樣率8K采樣/秒，16bit/采樣點
5、操作系統：嵌入式實時操作系統（ RTOS）
7、硬盤接口：2個SATA接口,支持 48bit LBA 工作模式
8、報警接口
   報警輸入：報警輸入支持常開/常閉兩種形式，提供16路報警輸入
   報警輸出：2路報警輸出（常開，繼電器輸出）
9、IO接口: RS232/RS485，RS-485接口支持網絡透明通道連接，支持PS/2鼠標鍵盤、串口控制鍵盤
10、操作方式: 多功能紅外遙控器， PS/2鼠標鍵盤、串口控制鍵盤
11、USB 2.0接口：支持數據備份功能
12、網絡接口：10M/100M自適應以太網端口
13、供電電源：220±30% V，50±3% HZ  110±20% V，60±3% HZ 可選
14、機箱尺寸：405 X 310 X 55 (長X寬 X高，毫米）

壓縮功能

1、支持 PAL / NTSC4.43 / NTSC3.58 制式視頻信號。
2、視頻壓縮采用H.264壓縮技術，支持變碼率和支持變幀率，可設定視頻圖像質量和壓縮碼流。
3、每路視音頻信號獨立實時壓縮，音頻壓縮標準采用G.722。視頻和音頻信號壓縮后生成復合的H.264碼流，碼流回放時視頻和音頻保持同步。也可設置不用音頻。
4、雙流壓縮：主碼流本地存儲，副碼流適用于圖像在低帶寬網絡上傳輸。
5、有6種錄像質量供選擇，典型數據量統計（僅供參考）
  CIF: 畫質 1 -150M/H， 2 -100M/H， 3 -80M/H， 4 -70M/H， 5 -50M/H， 6 -40M/H

網絡功能

1、支持TCP/IP協議（支持ARP、RARP、IP、TCP、PPPOE、DHCP等等），支持寬帶撥號上網,同時支持斷線自動重撥，支持域名解析。
2、完備的網絡端控制命令，通過網絡可以使用客戶端管理器控制嵌入式硬盤錄像機、設置主機各種參數、遠程升級和維護。
3、具備Web Server功能，能通過IE瀏覽器訪問主機，支持域名解析、監看實時圖像、點播錄像數據以及控制云臺。
4、內置多種云臺控制協議，可以在主機端和網絡端控制云臺和鏡頭、雨刷等

錄像功能

1、錄像模式：手動錄像、定時錄像、移動檢測錄像、報警錄像，支持錄像內容的分類檢索，每路視音頻錄像參數均可單獨設置。
2、視頻移動動態檢測功能，每路視頻可設置多個動態檢測區域，可以實現實時畫面全屏蔽，全屏蔽狀態的時候錄像不會被屏蔽。
3、管理主機可通過網絡實時紀錄壓縮碼流，支持借助網絡將圖像聲音同步直接錄入電腦。
4、支持通道名疊加，支持通道錄像日期、時間疊加，支持圖標疊加、局部馬賽克和遮蓋。

放像功能

1、本地放像：精確時間定位放像、手動錄像內容檢索放像、定時錄像內容檢索放像、移動檢測錄像內容檢索放像、報警錄像內容檢索放像。
2、支持管理主機本地回放通過網絡實時紀錄壓縮碼流。
3、支持畫中畫放像，可以使用客戶端管理器達到多路回放的放像模式，不影響實時圖像以及錄像。
4、支持管理主機安裝HB1500系列視頻編碼卡直接輸出視頻在電視墻上顯示。
5、支持 4 個級別的快放、 4 個級別慢放、4個級別倒放、暫停、單幀回放模式；按時間回放定位準確。

實時監看監聽功能

1、支持本地監視器和VGA顯示器顯示，支持電視墻功能。
2、支持每個通道錄像參數（亮度、對比度、色度、飽和度）的調節。
3、顯示模式（ 1路/4路/8路/9路）切換迅速，沒有延遲，支持畫中畫模式；支持畫面輪巡功能，可以根據需要自由設置是否啟用輪巡以及輪巡的時間。
4、支持回放、預覽同時進行。

存儲備份功能

1、主機提供USB 2.0 備份專用接口，遠程通過客戶端管理器備份錄像機中的錄像內容。
2、強大的硬盤管理功能，支持正常運行狀態下對硬盤進行格式化，系統自動實現硬盤扇區損壞跳過功能。
3、標準 FAT32 文件系統格式，錄像文件可在 PC 系統上識別，并可在安裝隨機光盤內的播放軟件后播放。

報警檢測功能

1、本地報警：視頻丟失報警、移動偵測報警（140個動態檢測區域）、探頭觸發報警、未接硬盤提示、硬盤無空間提示、視頻異常檢測、磁盤錯誤扇區檢測。
2、遠程報警：視頻丟失報警、移動偵測報警、探頭觸發報警，可以通過網絡遠程傳送給客戶端，借助客戶端，可以實現報警錄像自動打開。
3、視頻丟失報警信息、移動偵測報警信息、探頭觸發報警信息可以通過外接設備報警到手機、呼機、或者固定電話（例如：110）。
4、網絡報警聯動（報警信號上傳），通過PC自帶的喇叭進行聲音報警，可以實現客戶端報警通道圖像自動最大化。
5、視頻移動動態檢測功能，4/8/16路機每路視頻可達PAL:396(22*18), NTSC:330(22*15)個動態檢測區域。

安全保障

1、采用高性能32位嵌入式微處理器及嵌入式實時操作系統，保證了系統高實時性、可靠性和穩定性。
2、健全的錄像日志查詢功能（探頭報警日志查詢、移動偵測報警查詢、遠程登陸日志查詢、錄像參數修改日志查詢、升級日志查詢、回放日志查詢、系統啟動日志查詢）。
3、系統鎖定、按鍵鎖定、口令檢驗、多級用戶授權等多種安全保障功能；用戶名、口令及碼流傳輸時用密碼加密，防止泄露。
4、具備看門狗功能，出現異常時系統可自動檢測，同時自動重新啟動，以完成系統輸入、輸出以及錄像狀態等的重新初始化。

開發支持

提供客戶端管理器的 SDK開發包。

安聯視銳 D2104 經典型DVR

  　安聯視銳 D2104系統采用了工業級專用高速嵌入式數字信號處理器和嵌入式實時操作系統（Linux）,超強可靠性和穩定性，啟動快速，純硬件MJPEG壓縮方式。

 主要特點

• 時尚設計, 最優性價比DVR
• MJPEG壓縮格式，高清晰度畫質
• 多種錄像模式：計劃時間錄像, 移動檢測、自動錄像、強制錄像等
• 移動偵測功能: 可對每一通道進行區域和靈敏度設置
• 支持1個大于500G的IDE硬盤
• 支持事件列表和精確時間搜索回放
• 帶紅外遙控
• 視頻丟失報警功能
• 密碼保護功能
• 支持斷電自動恢復錄像功能
• 內置USB2.0接口，支持進行PC回放及備份
• 內置RS-485端口，支持云臺控制
• 可選配音頻

 技術規格

 擴展型號列表:

巨融 JRSQ系列嵌入式硬盤錄像機

• 采用高速嵌入式微控制器和嵌入式實時操作系統
• 系統具有超高穩定性，不死機
• 視頻采用增強型MPEG4－H.264壓縮技術，支持編碼率而且支持變幀率。可設定視頻圖像質量，也可設定視頻圖像的壓縮碼流
• 支持16路PAL/NTSC制式視頻信號，每路均為每秒25幀/30幀，獨立硬件壓縮
• 16路輸入，2路BNC輸出，1路VGA輸出，且具有環通功能
• 支持16路音頻信號
• 支持參數動態設置
• 支持D1、HD1、CIF分辨率
• 支持多區域移動偵測
• 支持OSD功能，日期和時間的位置，灰度可以設置
• 錄像模式：定時錄像、手動錄像、移動偵測錄像、報警系統
• 提供VSB接口，支持CF卡，DVD-RW備份設備
• 支持8個IDE硬盤，獨特的硬盤技術管理，延長硬盤使用壽命
• 支持圖像局部遮蓋功能
• 支持1430視頻輪巡功能
• 具有報警輸入輸出功能并有報警聯動功能
• 多級用戶管理，多重密碼設防控制，完善的日志管理
• 兼容多種通信協議，實現對云鏡、球機、矩陣的控
• 強大的網絡功能，支持TCP/IP協議 制；兼容多種報警接口通訊協議
• 可通過網絡進行遠程控制、遠程錄像、遠程回放
• 網絡報警聯動

    技術參數

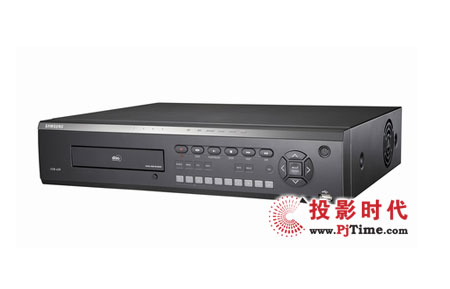

三星數字硬盤錄像機 SVR-450

   三星數字硬盤錄像機SVR-450是一款4路卓越MPEG-4壓縮方式嵌入式全實時數字硬盤刻錄機。

產品參數

·顯示: 100fps : 704 x 576 (PAL) 1 / 4
·錄像速度:
25fps : 704 x 576 (PAL)
100fps : 352 x 288(PAL)
·MPEG-4壓縮
·影像輸入：4CH
·CD-RW光驅，1個USB接口
·協議：TCP/IP、DHCP、Networkmanager
·顯示多屏：1/4
·串行接口：RS-485/422
·網絡接口：RJ-45
·工作溫度：5°~40°
·工作濕度：30%~90%
·尺寸：430(W)x88(H)x343(D)mm
·重量：11公斤

海天衛士數字硬盤錄像機

    海天衛士數字硬盤錄像機 每個通道支持TCP/UDP傳輸支持CIF/QCIF 圖像亮度、對比度、色度、飽和度動態可調支持時間、文字信息以及圖片LOGO在視頻圖像中的疊加支持多區域、多靈敏度的移動偵測，運動搜索精確支持指定區域的馬賽克覆蓋功能支持視頻丟失報警支持視頻流的網絡實時傳送，局域網延時不超過0.5秒預覽、回放和網傳可實現隨時抓圖每塊板卡提供八路輸入，五路輸出的開關量報警 。
