2 方案組成

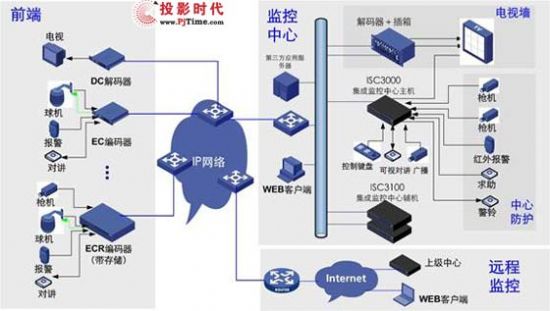

圖1  iVS3000監控解決方案組網圖

一個典型的iVS3000解決方案的組成和基本功能如下：

1）前端系統：

    包括攝像機、監聽頭、對講設備、報警探頭和編解碼器組成，其中編解碼器由H3C提供。當前端到中心大帶寬足夠，允許中心存儲時，前端配置EC編碼器；當帶寬有限無法中心存儲時，采用支持前端存儲的ECR系列編碼器；當前端需要解碼還原圖像時配置DC系列解碼器。

    EC編碼器支持接入攝像機和監聽的視音頻信號，并將其轉換壓縮為數字信號傳送到監控中心。ECR編碼器同樣支持接入攝像機和監聽的視音頻信號，并將其轉換壓縮為數字信號傳送到監控中心。ECR支持通過RS485口對云臺、球機的控制，支持接入對講設備和報警輸出輸出設備。內置最大8個盤位和支持RAID5的NAS盤陣，可以提供高可靠的本地存儲，ECR還可以為局域網環境下的其它EC編碼器提供NAS存儲服務，通過EC編碼器擴展ECR的編碼能力。

    DC解碼器用于接收中心指令，將系統中任何一路編碼的圖像解碼還原成模擬的視頻音頻信號接入現場電視機或其它影音設備，可用于用戶展示實時視頻信息或用于視頻指揮。

    所有編解碼器都可以被監控中心的集成中心中心主機統一配置、認證和網管，維護使用方便。

2）網絡系統

    所有前端編解碼器通過網絡系統和監控中心相連，實現各種信息的傳遞。H3C提供了豐富的網絡設備，包括接入交換機、匯聚交換機、核心交換機和路由器，這些設備內嵌了豐富的安全特性并針對監控的需求對組播等應用進行了優化，同時還可以為廣域網組網提供完善的VPN解決方案，從而為監控系統提供了一個安全、可靠、靈活和高性能的基礎網絡平臺。

3）監控中心

系統管理

    監控中心的核心設備是ISC集成監控中心，包括ISC3000集成監控中心主機和ISC3100集成監控中心輔機兩款產品。ISC3000主機作為整個系統的核心管理服務器，可以對前端和中心的所有編解碼器、輔機進行統一配置、注冊和網管，可以對所有用戶訪問進行統一認證，對報警、云鏡控制、解碼輸出控制的控制指令進行接收、轉發和聯動處理。主機內置防火墻功能可以杜絕惡意入侵，保障系統信息安全，同時主機集成了8口交換機可以為中心設備提供IP接入服務。

WEB服務

    ISC3000主機作為整個系統的WEB服務器為用戶提供WEB客戶端訪問服務，通過WEB客戶端可以實現對前端編解碼器的統一配置和網管，還可以接收解碼前端編碼器傳輸過來的數字視音頻信號，實現圖像語音監視監聽、云鏡控制、圖像查詢回放、報警接收、電子地圖甚至WEB對講的功能。當前端報警時，WEB客戶端可以產生圖像彈出、報警信息框、聲光提示等各種報警聯動動作。WEB客戶端可以通過ISC3000發送指令給中心解碼器解碼輸出視頻信號上電視墻，實現數字矩陣的功能。相對傳統C/S架構，iVS3000基于B/S架構實現客戶端的靈活部署，便于使用維護。

NVR網絡視頻錄像

    ISC3000主機配合ISC3100輔機還可以作為NVR網絡視頻錄像機使用，主機和輔機均可以接收指定的編碼器傳送上來的最大64路（1Mbps）視頻存儲流或備份流，內置的8個盤位(最大6TB)NAS存儲空間可以為這些編碼器提供高質量的存儲服務，同時提供了RAID5保護。通過主機和最大31臺輔機的配合，系統最大可提供192TB的存儲備份服務。所有的存儲和備份都可以事先設置計劃或手動啟動，同時支持前端編碼器外部觸發報警和移動幀測報警聯動中心存儲功能。

流媒體轉發和VOD點播

    同時主機輔機還支持遠程VOD點播服務、流轉存和實時流轉發服務，當前端帶寬有限時，通過流轉發服務可以降低現場設備負擔和對網絡帶寬的要求。主機合計支持16路并發點播和轉發（1Mbps碼流），輔機合計支持64路并發點播和轉發。

人機界面

    主機內置了豐富的人機界面接口可以接入顯示器、監視器、專業鍵盤和鼠標，方便監控中心操作人員直接在主機上監視、控制遠程圖像并進行歷史圖像查詢，支持報警聯動，還可以通過ISC3000主機內置的視音頻采集通道和對講通道實現和現場人員進行可視對講、廣播。

中心防護

    ISC3000主機同時內置4路視音頻采集通道、8個報警輸入通道和4個報警輸出通道用于中心自身的監控和防護，通過視音頻采集功能，領導可以遠程監視中心操作人員圖像，通過報警輸入輸出通道實現紅外、求助報警探頭接入和警燈警號的控制，實現中心自身的高可靠防護。

電視墻

    中心可以配置解碼器和用于安裝解碼器的插箱，接收WEB客戶端通過主機發來的指令，實現將前端編碼器傳送過來的壓縮圖像還原解碼成模擬圖像接入中心電視墻，通過客戶端的靈活控制和系統報警聯動，實現數字矩陣的功能。

4）遠程監控

    遠程監控中心可以通過WEB客戶端訪問監控中心的主機，在授權范圍內實現基本監控功能，同時遠程監控中心還可以配置ISC3000主機和3100輔機，實現二級監控。
