2. 方案組成
    iVS8000監控解決方案首先是基本網絡視頻監控解決方案，通過合作和開放，iVS8000解決方案已經延伸到廣義的綜合監控解決方案，完整的方案組成框圖如下：

圖1  iVS8000完整監控解決方案組成框圖

H3C自主開發產品

如圖，在一個完整監控解決方案中，H3C自主開發的產品包括網絡視頻監控的四大基本組件－編解碼器、存儲系統、網絡系統和管理系統，以及H3C的集成通訊產品－會議電視系統和IP電話系統。H3C有能力將網絡視頻監控系統和集成通信系統融和，發揮多媒體融和帶來的綜合指揮決策和信息溝通方面的優勢。

H3C廠商聯盟合作伙伴產品

其次，基于這個網絡視頻監控基礎平臺，H3C會站在源廠商角度認證一些互補性的廠商聯盟合作伙伴的產品,這些合作伙伴主要涉及到SA安防自動化（含擴專業報警管理系統、車輛出入管理系統、專業門禁系統）、HA消防自動化、SCADA和TA通信自動化領域，通過和這些合作伙伴的管理平臺聯動整合，可以實現各種報警或事件與H3C的網絡視頻監控系統的聯動，各個系統相互聯動但又能獨立工作，既保證系統可靠性也滿足了客戶對聯動集成的需求。

H3C增值開發合作伙伴產品

同樣基于這個基礎平臺，H3C發展和認證各個行業的SVAP增值開發合作伙伴，通過向其開放H3C基礎監控平臺的各種接口，保證合作伙伴的行業應用軟件能夠調用監控平臺的實時、歷史圖像并進行控制、查詢和接警，這些合作伙伴的軟件包括公安三臺合一、監獄綜合管理、醫療HIS、GIS系統等各種應用系統，從而提供緊密結合業務需求的行業綜合監控管理解決方案。

iVS8000基本網絡視頻監控系統的組成圖如下：

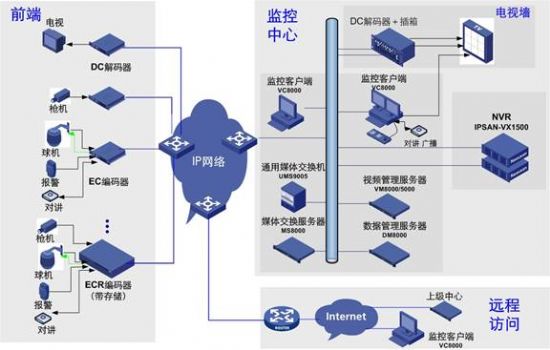

圖2 iVS8000基本網絡視頻監控系統組網圖

一個典型的iVS8000基本網絡視頻監控系統的組成和基本功能如下：

1）前端系統：

    包括攝像機、監聽頭、對講設備、報警探頭和編解碼器組成，其中編解碼器由H3C提供。當前端到中心大帶寬足夠，允許中心存儲時，前端配置EC編碼器；當帶寬有限無法中心存儲時，采用支持前端存儲的ECR系列編碼器；當前端需要解碼還原圖像時配置DC系列解碼器。

    所有編解碼器都可以被監控中心的VM視頻管理服務器主機統一配置、認證和網管，維護使用方便。

2）網絡系統

    所有前端編解碼器通過網絡系統和監控中心相連，實現各種信息的傳遞。H3C提供了豐富的網絡設備，包括接入交換機、匯聚交換機、核心交換機和路由器，這些設備內嵌了豐富的安全特性并針對監控的需求對組播等應用進行了優化，同時還可以為廣域網組網提供完善的VPN解決方案，從而為監控系統提供了一個安全、可靠、靈活和高性能的基礎網絡平臺，。

3）監控中心

    監控中心的核心是iVS8000管理平臺，含擴VM8000視頻管理服務器、DM8000數據管理服務器、VM5000視頻管理服務器，MS8000媒體交換服務器和VC客戶端等。除此之外，監控中心還可以分布式部署基于H3C IPSAN技術的NVR網絡視頻錄像系統和電視墻控制設備。具體實現原理如下：

iVS8000管理平臺

u       視頻管理服務

    監控中心的核心管理設備首先是VM管理服務器，作為整個系統的核心信令管理服務器，分為AS視頻監控應用服務模塊（以下簡稱AS）和CC呼叫控制服模塊（以下簡稱CC）兩個基本組件。AS負責視頻監控業務的調度、設備配置、設備保活和用戶權限認證信息的管理。CC負責接受AS業務信令，將報警信息、云鏡控制、解碼器輸出控制指令轉發到相關設備。

u       數據管理服務

    作為監控中心另外一個核心管理設備DM8000數據管理服務器，主要功能為對全系統分布式部署的NVR網絡視頻存儲設備（基于H3C IPSAN技術）進行統一的資源管理，包括存儲資源的動態分配，提供快速精確的視頻數據檢索服務，控制數據訪問權限，保證數據的安全性等。DM8000內置Web服務器，用戶可通過Web界面非常直觀方便地管理和維護設備。

u       C/S客戶端

    各級中心最主要的人機界面通過iVS800管理平臺中的C/S架構客戶端軟件－VC8000實現。VC8000視頻管理客戶端包括管理員版、用戶版和告警臺三部分。

u       基于軟件的流媒體交換服務

    根據項目需求，iVS8000管理平臺可以提供MS8000流媒體交換服務器組件，該服務器主要提供實時音視頻流的轉發、分發功能和音視頻歷史數據的VOD點播功能。

u       基于硬件的流媒體轉發分發服務

    需要特別說明的是，在單播組網環境中，針對流媒體交換服務中負載最重，性能要求最高的流媒體分發和轉發服務，H3C創造性的開發了硬件級的UMS9005通用媒體交換機，基于H3C的9500高性能路由交換平臺，通過開發專用分發業務板實現大容量視頻分發和轉發服務，具有高可靠、大容量、低時延等特點，是H3C公司面向運營商市場和高端行業市場開發的高性能媒體交換機。

    其分發轉發能力在單業務板下支持8Gbps的分發能力，最大支持4塊業務板32Gbps的分發轉發能力，相當臺32臺流媒體交換服務器的性能，其整體性能、可靠性和性?xún)r(jià)比遠高傳統流媒體交換服務器。

NVR網絡視頻錄像

    H3C創造性的將IPSAN技術引入NVR網絡視頻錄像系統中，基于IPSAN技術的NVR系統比傳統系統更可靠、開放和標準，前端H3C系列編碼器應該可以直接通過iSCSI協議將壓縮的數字視頻信息以裸數據塊的方式寫入NVR的IPSAN盤陣中，實現端到端的IPSAN架構，相比傳統方案中的流媒體服務器轉存方式，系統架構更加簡潔高效和可靠。

    NVR作為專業存儲設備，支持持完善的硬盤冗余技術（RAID0/1/5），支持支持點對點的交換架構，支持SAN加NAS存儲結構，同時滿足實時存儲和備份存儲的需求。同時，NVR存儲設備可以和數據管理服務器、視頻管理服務器無縫集成，可以在數據管理服務器中對IP SAN進行認證、注冊、配置管理和實時存儲狀態檢測。

電視墻

    中心可以配置H3C DC1001FF解碼器和用于安裝解碼器的插箱，接收VC8000客戶端通過VM管理服務器發來的指令，實現將前端各種格式H3C系列編碼器傳送過來的壓縮圖像還原解碼成模擬圖像接入中心電視墻，通過客戶端的靈活控制和系統報警聯動，實現數字矩陣的功能。

4）遠程訪問

    遠程監控中心可以通過VC客戶端訪問監控中心的資源，在授權范圍內實現基本監控功能，同時遠程監控中心還可以是另外一套iVS8000管理平臺，通過過多級多域架構實現系統擴容和多級監控。
