正投式電子白板的實現技術

    電子白板從普通白板演變而來，它由最初的復印型電子白板發展到現在的交互式電子白板，具有了越來越多的功能，如板書管理、人機互動、遠程教學、視頻會議、Internet連接等，其含義已遠遠超出了“白板”的界限。

    目前，交互式電子白板有正投式﹑背投式﹑等離子式﹑講臺式四種， 其中正投式電子白板系統主要由電子白板、計算機、數字投影機組成。3者互連，投影機將電腦畫面投影到白板上，用戶在白板上的操作(如控制、訪問計算機程序，書寫等)轉換為定位電信號傳給電腦，以達到對電腦程序控制和書寫的間接操作，其實現技術主要分為壓感、無線和攝像頭檢測，技術原理分別如下：

• 壓感：內外有兩層壓感膜，用手指或筆觸及屏幕，兩層膜接觸形成觸點，實現定位；
• 無線（紅外+超聲波，激光跟蹤）：白板上端兩側各有一激光發射器，白板啟動后，激光發射器發出激光掃描白板表面，特制筆具有 感應激光功能，從而反饋筆的位置；
• 攝像頭檢測：顯示屏框架內嵌入微型攝像頭，檢測物體與白板表面的接觸，形成記錄

    為能使讀者對電子白板有一個全面、綜合的認識，在此我們推薦幾款熱門的正投式電子白板產品。

SMART 交互式電子白板SB680i

SMART  交互式電子白板SB680i

　　SMART  SB680i交互式電子白板，它是SMART 600系列產品中最大的一款4：3白板，其對角線長度為77英寸，足以滿足一般的教學需要。SB680i的特別之處在于除了白板外，還搭配了一款特別定制的Unifi超短焦投影機，使用時投影機懸掛在白板上放，最大限度地減少了陰影的干擾，同時Unifi超短焦鏡頭的四邊矯正性能特別優異，可以在不足1米 5的距離上投影出無失真的77英寸矩形畫面。

    SB680i白板采用SMART專利壓感技術，在靈敏度方面原超同類產品，使繪圖和寫字流暢犀利，尤其是連續曲線的表現非常平滑，這在同類產品中是獨一無二的。同時，SB680i電子白版表面采用耐磨的材料，絕少因為外物的撞擊而損壞。SB680i型電子白板的附件包括4種顏色的壓感筆槽，同時附帶一個實體板擦，使用非常方便。

    SB680i白板實現互動功能的核心是SMART ScratchPad軟件，該軟件專門為教師設計，在脫離電腦的情況下也能輕松使用。ScratchPad附帶的8000多個按不同學科分類的圖片、 Flash和視頻資料，為教師備課提供了豐富的參考素材。白板的記錄和存儲功能，讓學生們可以更集中的關注課堂內容，而不需要為做筆記分神，課件更可以打印或發送給每一個人。

昌大藍天LTBOARD交互式電子白板

    昌大藍天LTBOARD交互式電子白板LT-9000F 采用可靠的電磁感應、數碼定位等尖端技術和獨特工藝。表面材料低反光、耐磨損、聚焦準確、投影效果極佳。電子屏板具有超大工作區域，板面采用高亮度、低反光率高檔材料，完全可以代替投影機幕布。

軟件特點：

1.  驅動程序與應用軟件分離。
2.  三種模式：控制模式、繪圖模式、注解模式。
3.  多種背景顏色（替代了白板與黑板的概念）。
4.  提供用戶的個性化設置。

■產品功能

1.互動功能：通過與電腦、投影機組成交互式演示系統，配套電子筆完全代替鼠
標，直接操控電腦。電腦的一切操作均可在電子白板上實現并同步顯示，在電子
白板上的操作也均可在電腦上同步顯示，并可存儲。

2.書寫功能：利用電子筆在電子白板上隨意書寫、標注、任意擦除，更有普通筆、  毛筆、熒光筆、排筆四種書寫、標注的筆形選擇，可隨意調整筆的粗細和顏色，以及顏色的透明度。

3.手寫識別：利用手寫識別輸入軟件或軟鍵盤，即可在電子白板上實現標準的中英文輸入，并可對文本進行編輯。

4.編輯功能：可以對每一個對象進行后編輯，包括復制、粘貼、刪除、組合、 鎖
定、圖層調整、平移、縮放、旋轉等。

5.文檔操作功能：可直接打開Office文檔及PDF文檔，可對文檔直接進行注解和修改，并可保存為Word、PowerPoint或btx格式。

6.回放功能：所有書寫和標注的過程可自動記錄、回放、存儲、打印和發送電子郵件。支持頁面回放功能。

7.屏幕幕布：實現上下、左右拉幕，對屏幕上的內容進行遮蔽，留出有針對性的信息供演示，方便教學課件的演示。

8.放大鏡：可以隨意將選定區域進行放大或縮小，對重點看的更清楚,有助于改善相互交流的效果。

9.探照燈：對需要突出的內容做重點顯示，同時屏蔽其他內容。

10.噴桶工具：可以對頁面上任何不規則封閉區域進行填充，填充顏色作為一個獨立對象。

11.多媒體功能：支持把屏幕上的操作和使用者的聲音錄制下來，保存成AVI文件。

12.超強的畫圖功能：能增添多種幾何圖形繪畫及顏色填充，提供多種幾何圖形、直線類型，并可隨意改變線形、線寬、顏色、透明度等。

13.鏈接功能：支持文本的超鏈接，以便鏈接到其它頁面或應用程序，可以使用超鏈接添加聲音和視頻文件。

14.照相機功能：可以隨意捕捉電腦屏幕顯示的全部或局部畫面，并且可復制到當前操作頁面、圖庫、剪貼板、可隨時調用。

15.庫功能：開放式的圖庫管理中心、模板管理中心、頁面管理中心，可自由插入圖片、課件、模板。廣泛包括各種支持教學、跨科目領域的數據，以及常用的背景庫、圖庫、鏈接庫等，內容非常豐富，涉及領域非常廣，其內容可任意添加或刪除、導出及分支導入。

16.導入導出功能：可以將記錄內容導出為常用的圖片和網頁，可將頁面上的各個對象存儲到圖庫，并隨時提取出來；可將圖庫導出為一個文件，并可以在其它位置導入圖庫。

17.網絡功能：可以直接進行網絡互聯，支持多路連接，實現繪畫內容、操作、視頻、音頻、屏幕等資源共享。實現網絡教學和遠程教學。

18.個性化設置：可以根據個人喜好設置浮動工具條按鈕、書寫背景、常用畫筆、常用插入文本、屏幕幕布的默認圖片等。

提供多種書寫界面（黑板，白板）供演講者選擇

■外部軟件接口

用戶可以把常用的軟件（如手寫識別、錄音錄像、錄屏等）加載到菜單項里，方便用戶調用軟。

文本內容可以與其他的編輯軟件進行相互的復制與粘貼；

■頁面克隆功能

允許用戶克隆頁面副本；

拖放預覽區域的預覽頁面可以調整頁面的排列順序，預覽頁面支持任意拖放；

頁面可以隨意移動，頁面拖放到圖庫中可保存為圖庫模板，方便重復使用；

可按比例或任意縮放對象；

PolyVision Walk-and-Talk

交互式電子白板

    PolyVision集團Walk-and-Talk交互式電子白板，表面材料為壓感特弗龍表面，經光學優化低反光，可用油筆直接書寫，配有無線遙控器，使用者在演示時，可以在房間內邊走邊說，與聽眾或學生更好的進行交流，同時使用遙控器來控制白板功能，如投影、書寫、擦除、保存、打印、訪問網絡等。

    另外，該產品的一個重要特色在于配有其自行研發的Lightning技術(正在申請專利)。該技術可使用戶在使用交互式電子白板前，不用進行費時又枯燥的手動校準。

    Lightning校準技術采用的是圖像陣列技術(Photonic Array Technology)，在每臺TS和Walk-and-Talk交互式電子白板的書寫表面后面都裝有光學傳感器，用來檢測投影機的光線變化。用戶只需按下Walk-and-Talk遙控器或TS白板上的投影按鈕，傳感器將接收到投影光信息，然后根據這些信息生成一張地圖，校準也就完成了。所有步驟都在瞬間完成。

    PolyVision的交互式電子白板可進行手寫、馬克筆輸入或遙控操作。可抓取板書，并實時保存，打印，或用郵件發送出去。采用Lightning技術的Walk-and-Talk和TS系列交互式白板的尺寸范圍有：3英尺×4英尺，4英尺×6英尺，4英尺×8英尺。適用于12人以內的教室，政府、公司的辦公室和會議室等。

投影寶電子白板TB41

    投影寶電子白板TB41系列產品是可以書寫和操控電腦的投影屏。它可以實現投影展示、屏幕標注、白板書寫、操作電腦四位一體。具備操作簡單、維護方便、板體結構穩定以及響應速度快等特點。

    投影寶電子白板TB41產品采用了五層復合板體結構，特殊工藝處理，板體牢固、不變形。另外，合金金屬邊框，四角加固處理，讓板體更牢固，使用壽命更長。板面采用進口材料，表面特殊涂層處理。板面平整光潔、低反光、耐磨損、抗腐蝕。

    另外，TB41產品具有信號接收裝置排布致密，定位精度高；信號跟蹤采用特殊算法，相應速度快。 使用方面，其板面兩側集成18個快捷鍵，操作方便。另外，該產品的電子筆直接集成鼠標右鍵，操作簡單。再加四點定位技術，定位簡單。

投影寶電子白板TB41系列產品具有以下功能：

    1、電子筆代替鼠標，在電子白板上操作電腦；

    2、電子筆代替普通筆，直接在電子白板進行電子板書，內容可保存回放；

    3、直接在電腦操作界面上進行標注畫寫，Office/網頁/視頻/程序頁面都可以標注；

    4、屏幕快照、屏幕遮屏、重點顯示、鍵盤輸入等快捷鍵輔助功能；

    5、配套軟件可實現對板書過程和聲音進行錄制，生成標準的格式；

    6、中小學各學科教學資源圖庫（可選）。

iBoard 交互式電子白板

　　iBoard 交互式電子白板 是由深圳市艾博德科技有限公司自行開發、生產的，具有自主知識產權及專利技術的，廣泛應用于教育、培訓、會議、信息發布、軍事指揮、遠程協作等方面的高科技產品。

　　iBoard系列交互式電子白板目前常用的尺寸有：69"，78",88",100"等多種型號。通過 USB 接口連接到計算機，并利用投影機將計算機上的顯示內容投影到電子白板上，在專門的應用程序的支持下，可以構造一個大屏幕、交互式的協作會議或教學環境，實現了無紙化會議及教學。

系統拓樸圖介紹：

　　圖中的 iBoard 交互式電子白板通過一條 USB 線接入到普通的計算機的 USB 接口，同時計算機的顯示輸出通過投影機投影到白板上，通過較準后，在白板與投影機的相對位置固定、分辨率不變的情況下，可以將在 iBoard 交互式電子白板的觸摸、移動信息轉換為鼠標的指針移動、點擊信息。所以配合相應的白板軟件或是其它畫圖及應用程序，在白板上的點擊，移動，書寫等內容都可實時的控制計算機的運行，或將書寫內容實時顯示在白板上。

原理介紹：

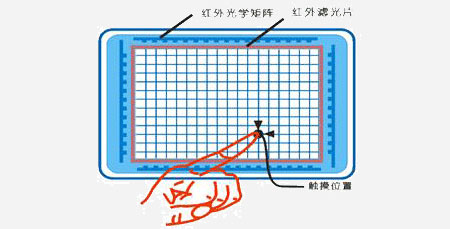

　　iBoard 交互式電子白板采用的是紅外感應技術來實現對白板上操作的感應及判斷，其工作原理簡圖如下：

　　在白板的四周，一對對的紅外線發射與接收器件，其發射與接收管之間的紅外線構成了一個線外線網絡，這個網絡覆蓋在白板表面，任何在不透光的物體接觸到白板表面就會阻擋到紅外線，導致接收不到信號或信號變弱，通過對信號強弱及紅外器件的位置計算，即可判定觸摸的位置。

　　利用手指或其它任何物體，可以代替粉筆或普通白板筆在電子白板上進行數碼墨水的書寫，即時書寫內容即時顯示在 iBoard 交互式電子白板上，同時可以代替鼠標在白板上完成所有鼠標可以實現的任何操作，可以運行任何應用程序或文件，如幻燈片，視頻文件等，并可即時對文件進行編輯、注釋、保存等操作，所以， iBoard 交互式電子白板不僅應用在教學培訓上，還廣泛的應用在辦公會議、軍事指揮、遠程協作、控制調度等領域。

　　iBoard 交互式電子白板的出現，在教室里，在會議室里，在培訓室里……把枯燥變有趣，把抽象變直觀。它最大的特色在于不僅保留了傳統黑板的任意板書功能，而且實現了與計算機的交互控制，在任意的同時，可以方便的處理和存儲各種數字化的教學材料，為下次應用和課后復習提供了極大的方便。
