    三、銀河國標地面數字高清機頂盒的亮點

    3月22日，在CCBN2008展會現場，江蘇銀河電子展臺HDT3200國標地面數字高清機頂盒奪人眼目。國標地面數字高清機頂盒支持中國地面數字電視標準DMB-TH/ADTB-T，支持多種視頻輸出（YPbPr、VGA、HDMI、CVBS、S-VIDEO）,支持數字音頻S/P DIF輸出，支持Full 高清視頻：1920x1080i/1920x720p，PAL/NTSL 自動識別、強制轉換，支持國內多種主流條件接收系統，支持電子節目指南（EPG），OSD菜單顯示，可選畫中畫（PIP）、硬盤錄制（PVR）功能。

    銀河國標地面高清機頂盒HDT3200的突出特點如下：

    1,  HDT3200國標地面數字高清機頂盒采用功能強大、性能穩定的ST7xxx系列高清單芯片處理器

    該芯片集嵌入式CPU、傳輸流解復用/解碼、視頻解碼、圖像處理、音頻解碼、高速USB2.0接口、數字視頻接口（DVI）、高清多媒體接口（HDMI）等功能于一體。高可靠性能，處理能力強，支持目前機頂盒市場上所有的中間件，同時能夠支持未來的軟件升級。

    2,  HDT3200國標地面數字高清機頂盒采用超低門限的進口高頻頭

    采用超低門限的進口高頻頭，具有很優越的接收性能。相位噪聲低、抗干擾能力強。其高頻調諧器工作穩定可靠，在弱信號的情況下仍然保證信號的有效接收，使低門限接收在該機型中得到完美體現。

    3,  HDT3200國標地面數字高清機頂盒解調部分為模塊化設計，目前采用上海交大最新第三代解調芯片

    HD2812模塊，支持單載波模式，具有高可靠性特點。未來通過升級解調模塊，采用單/多載波融合解調芯片，現有整機可完全接收國標地面數字高清、標清節目。

    四、國標地面數字高清機頂盒HD3200的技術參數

    4.1  微處理器和內存
       微處理器型號:         STi7710BUC
       主頻：                200MHz
       程序閃存：            4-16MB
       程序緩存DDRAM：      64MB
       E2PROM：              8-64KB

    4.2  高頻頭
       高頻頭               松下 EN57V11D8F
       RF輸入接口：         F型（英制）
       輸入頻率：           VHF:174～230 MHz
                              UHF: 474～870 MHz
       輸入阻抗：           75Ω
       輸入電平：          27dBuV～87dBuV (64QAM)
       物理頻道帶寬：       6，7，8MHz
       頻率捕捉范圍：      ±300K
       輸入反射損耗：      ≥8dB
       解調方式：          QAM4,16,32,64
       符號率：            3.6～6.952 Mbaud

    4.3  復合視頻輸出接口
       解碼標準：          符合MPEG-2 MP@HL兼容MPEG-1解碼
       視頻輸出幅度：      700±30mVp-p
       視頻同步幅度：      300±20mVp-p
       帶外干擾抑制比：    ≤-35dB
       視頻幅度-頻率特征： ±0.8dB   (≤4.8MHz)
                             0.8～ -3.0dB   (4.8～5.8MHz)
       微分增益：          ≤5% mVp-p
       微分相位：          ≤5o mVp-p
       射頻信雜比(加權)：  ≥56dB
       亮度(非線性失真)：  ≤4%
       色度/亮度增益差：   不劣于±5%
       色度/亮度時延差：   不劣于±50ns
       K系數：            ≤4%
       電視制式：          PAL：720×576 D/K，NTSC：720×480
       視頻格式：          4:3，16:9

    4.4  S-VIDEO輸出接口（可選）
       亮度信號(含同步信號)：1.0V p-p(75Ω)
       色度信號：            0.3V p-p(75Ω)

    4.5  模擬分量視頻接口
       Y信號輸出幅度：        - 300～700mV(p-p)
       Pb和Pr信號輸出幅度：  ±300 mV(p-p)
       任意一對信號時間一致性：≤±5ns
       阻抗：                  非平衡75Ω
       物理接口：              3×RCA
       分辨率：1920X1080i,1280X720P,720X576P,720X480P

    4.6  高清輸出接口
       HDMI高清輸出接口
       模擬高清輸出接口YPbPr/VGA 可切換
       分辨率：1920X1080i,1280X720P,720X576P,720X480P

    4.7  復合音頻輸出接口
       音頻輸出電平：      ≥-8dBu  (1KHz+4dBu(-20dBFs)輸入)
       音頻失真度：        ≤1%(20Hz～20KHz)
       音頻幅度特性：      ±2 (20Hz - 80Hz)
                             ±1 (80Hz - 13.5kHz)
                             ±2 (13.5Hz - 20kHz)
       音頻信噪比(不加權)：≥70dB
       音頻左右聲道串擾：  ≤-60dB
       音頻左右聲道相位差：≤5度
       音頻左右聲道電平差：≤0.5dB
       音量調節：          32量級
       采樣頻率:           32KHz，44.1 KHz，48KHz
       位解析度：          24bit
       物理接口：          2×RCA（L，R）

    4.8  S/P DIF數字音頻輸出接口
       同軸（Coaxial）、光纖（Optical） S/P DIF可選

    4.9  數據接口
       RS-232：            9芯、陰性
       波特率:             115200bps

    4.10  前面板
       LED數碼管：       4位， 綠色（或紅色）
       指示燈：           2個(電源燈：紅色；鎖定燈：綠色)
       功能鍵：           7個(菜單鍵，音量增/減，頻道上/下，確認鍵，待機鍵)
       CA卡槽：          1個

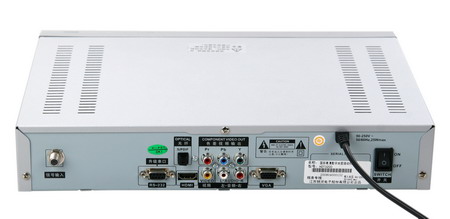

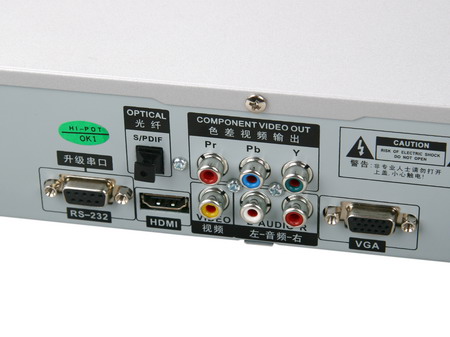

    4.11  后面板物理接口
       有線信號輸入口：   F型（英制）
       復合視頻輸出：     1組RCA型，75Ω
       S-Video輸出口：    1個
       模擬高清分量視頻接口： 1組
       模擬高清VGA視頻接口： 1個
       數字高清HDMI音視頻接口： 1個
       復合音頻輸出口：   2組，RCA型，600Ω不平衡
       數字音頻接口：     1個，S/P DIF接口（光纖）
       軟件升級串口：     1個，RS-232串口，DB9陰頭
       電源開關：         1個

    4.12  電源及其它
       輸入電壓：          AC80-250V，50/60Hz
       功耗：              ≤15W
       重量：              3.0~3.5Kg
       尺寸：              280mm×210mm×40mm（320mm×230mm×60mm）
