2008年全新內建顯示合板

    就像我認為PC是最方便的音樂訊源一樣，最強的影片播放機就是電腦，不必被家電支援的影片格式所限制，隨時更新軟體就有新功能，窮極無聊時還能上ptt。去年我就幫家中兩老裝了一臺，接上網路，裝個省電處理器24小時不關機，安裝DDNS、G6FTPD、UltraVNC、KMPlayer Plus，剩下就是孝順的兒子提供片源，或是讓HTPC自己抓BT，出問題就遠端遙控修一下，兩老只要會用滑鼠開啟影片就夠了。過年時一家人和樂融融用42" LCD TV看貝武夫，真是歡樂一家宅。

    雖然這種自制的HTPC不太好搞輸入裝置和軟體介面，耗電量也比家電高，但功能、C/P值與無敵的影片相容性絕對值得！

    DIY HTPC重點是低價和省電，最重要的零件就是內建顯示晶片（Integrated Graphic Processor，IGP）的主機板，去年我裝機的時候沒啥好選擇，當時ATI和NVIDIA的IGP我認為都有點誤導消費者，印著AVIVO或PureVideo影像加速logo，產品規格里含糊不清地寫「支援MPEG-4解碼」，但「支援解碼」不代表有「硬體加速」，結果兩邊都只支援MPEG-2/WMV9的加速，裝低階CPU根本播不動新式的1080p影片，最后我挑了最便宜的Intel 915G，影片加速直接用獨立顯卡解決，其實有點兩光。

    2008年可就完全不同了，Intel的IGP還是一如預期的爛，但ATI和NVIDIA的IGP卻有長足進步，新制程更省電、顯示核心也都是采用最新架構，支援DirectX 10是徹底的雞肋，但原生HDMI輸出、H.264/VC-1加速可就是寶了，而且兩邊都還有「Hybrid系列」的附加功能。

    本專題的重點不是效能數字，而是帶大家瞧瞧ATI與NVIDIA兩邊最新的IGP主機板，深入講解它們的特殊功能。兩張板子都不到臺幣3000元，但說真的，我覺得這比三萬元Radeon HD 3870X2 CrossFireX或Quad SLI那種貴到深處無人買的東西好玩多了。

HTPC45W省電CPU，AMDAthlonX24850e

HTPC 45W省電CPU，AMD Athlon X2 4850e

45W省電CPU，AMD Athlon X2 4850e

    由于Intel目前的IGP產品是個笑話（注：這不是我說的喔，是NVIDIA CEO黃仁勛說的），NVIDIA/AMD也都還沒有For Intel平臺的新IGP，所以別無選擇只能挑AMD平臺。說別無選擇好像有點傷人，其實沒那么糟。雖然AMD飛龍Phenom有點見龍「犁田」，但入門產品線Athlon仍然頗具看頭，之前BE-2300/2400省電系列就很不賴，不搞超頻、不打電動的話，拿來裝機很好用。

    近期AMD則出了一顆全新的Athlon X2 4850e，型號又跟之前的規則完全不同，但神秘學的宗旨就是想辦法從路邊電話亭的高度，推算出太陽與地球的距離。4850拆開就是48和50，相乘之后就是2400，正好就是就4850e前身4800+的型號一半呢！（01眾網友：G.F你再唬嘛...）

    4850e用的是65nm制程的"Brisbane"核心，G2 Stepping，和BE系列是一樣的核心。就規格來看，4850e是雙核心、2.5GHz、1MB L2快取、12.5x倍頻，跟舊的4800+完全相同，不同的是4850e的TDP耗電量只有45W，比原本4800+的65W低一截，所以4850e型號的意義應該是「4800+的節能版」。

    之前的BE系列也都是45W，不過4850e的規格讓它成為45W產品線中效能最高的，現在Intel的桌上型CPU還沒有TDP 45W的（Mobile CPU才有），AMD Athlon X2 4850e算是兼顧效能與省電的不錯選擇，價格只需要臺幣3000元左右。

    但要注意，4850e是低階CPU，如果沒有搭配GPU硬體加速，單用CPU幾乎播不動VC-1與H.264的1080p影片，所以底下的IGP晶片組才會這么重要！

AMD Athlon X2 4850e在寫稿當下還沒在臺灣上市，不過快了。

4850e的CPU-Z資訊，核心代號和制程還無法辨識。

    4850e的倍頻是12.5x，是有小數點無法整除的倍頻值，依照AM2腳位的記憶體時脈公式（核心時脈/[倍頻＊1/2]），無法被2整除的話得無條件進位，所以記憶體時脈變成2500/7，DDR2-800的記憶體插上去會只剩圖中的358x2 = 716MHz，小小損失一點。

全力介紹AMD780G芯片組

全力介紹AMD 780G芯片組

AMD 780G

    780G是AMD 7系列晶片組的第二彈，首發是和Phenom一起的蜘蛛平臺790FX，790FX是個不錯的高階晶片組，價格便宜、原生PCI-Express 2.0、低發熱低耗電、支援四卡CrossFireX，可惜它只支援AMD CPU（聽起來怪怪的），而目前Phenom還不適合做為高階玩家平臺。

    780G的定位就不同了，內建顯示是鎖定入門平臺，我認為這比高階產品更難做，高階產品只要把最強的東西通通塞進去就好，但I(xiàn)GP產品要有豐富的功能、穩定性、夠強但又不能太強的顯示核心，最后還要兼顧價格。而780G是在各方面都有絕佳平衡點的產品，測完之后我認為780G的潛力甚至不只是便宜合板而已。

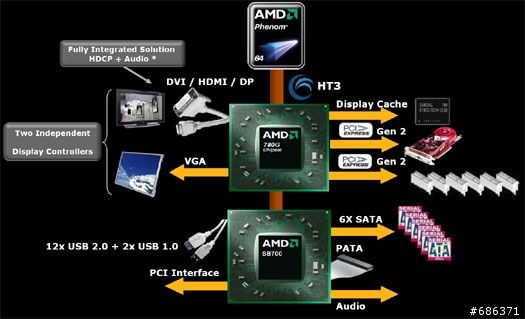

    由上面的架構圖可看出，780G是由RS780北橋和南橋SB700雙晶片構成，之前690G的北橋和南橋各是80/130nm制程，這次AMD為了強調省電，780G的兩顆晶片都采用最新的55nm制程。北橋支援Phenom所用的HyperTransport 3.0匯流排，但也向下相容Athlon 64/X2的HT 2.0，就算買來只裝舊CPU，也能確保未來的升級空間。SB700南橋也是全新的晶片，支援到12個USB、6個SATA（有AHCI/RAID功能）、HD Audio等等，終于換掉ATI用了N年的SB600南橋。

完整支援UVD的顯示核心

    780G的顯示核心是Radeon HD 3200，其實這就是Radeon HD 2400XT的55nm制程縮小版，并直接塞進北橋里，和ATI目前的入門獨立顯卡Radeon HD 3400的規格相同，都有40個Shader單元（Stream Processor），只是獨立晶片有較高的時脈和專屬高速記憶體，效能一定比IGP快，但I(xiàn)GP核心有等同于獨立顯示晶片的規格也蠻厲害了。

    重點是780G的顯示核心完整支援UVD影像技術，之前690G是組合X700的3D核心和X1000的影像核心，變成3D和2D都有點退流行的IGP。可是Radeon HD 3200完全跟上目前ATI主流的顯示晶片，支援DirectX 10.1，完整MPEG-2/VC-1/H.264的硬體加速，支援DVI、HDMI、DisplayPort輸出、HDCP加密等等，這些在獨立顯卡算家常便飯的東西，到IGP合板上就變很高檔的規格了，780G是目前唯一支援所有影片格式100%硬體加速的IGP晶片組。

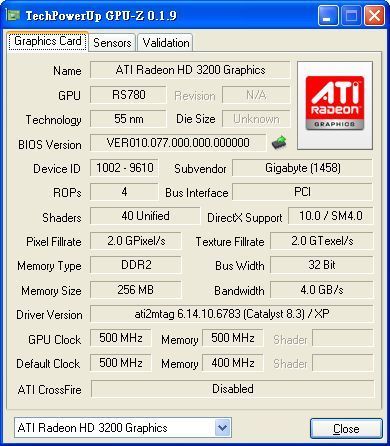

780G顯示核心的GPU-Z資訊。

技嘉GA-MA78GM-S2H主機板解析

技嘉 GA-MA78GM-S2H主機板解析

技嘉 GA-MA78GM-S2H

    我們測試的板子是最近很熱賣的技嘉GA-MA78GM-S2H，它是最先上市的780G主機板之一。

    GA-MA78GM-S2H是Micro ATX的小板子，但上面該有的通通都有了，對HTPC來說甚至已經遠遠超過需求了，拿來當一般桌機也很夠。

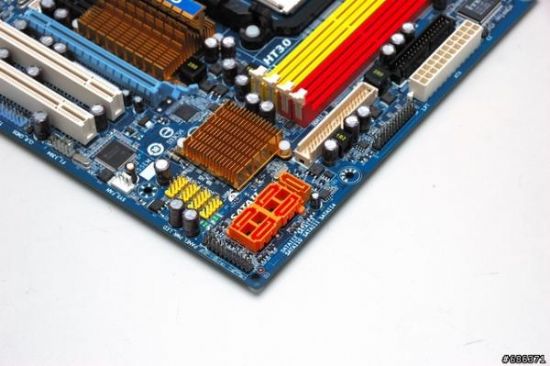

    780G的南橋SB700支援6個SATA，GA-MA78GM-S2H上放了5個，另一個在擋板上的eSATA。

    只有四相電源設計，要插極品飛龍玩超頻可能蠻拼的。

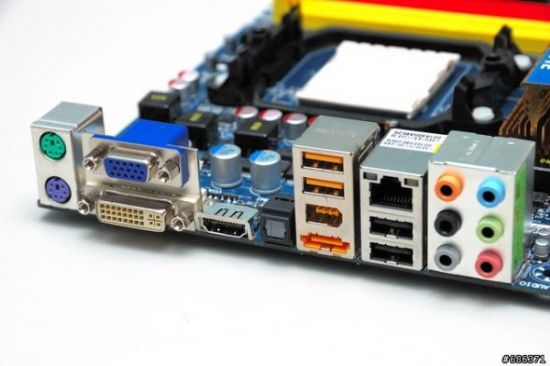

    GA-MA78GM-S2H的I/O非常豐富，DVI/HDMI/D-Sub全部都有，還有光纖、5.1聲道、四個USB 2.0、IEEE 1394和eSATA。其中HDMI可直接輸出視訊和音訊，弄成播放機接電視很方便。

    板子還有一條PCI-E 2.0 x16的插槽讓玩家升級獨立顯卡，北橋散熱片旁則有2pin電源可接小風扇，其實780G運作時散熱片并沒有很燙。

技嘉GA-MA78GM-S2H主機板低階高質

技嘉 GA-MA78GM-S2H主機板低階高質

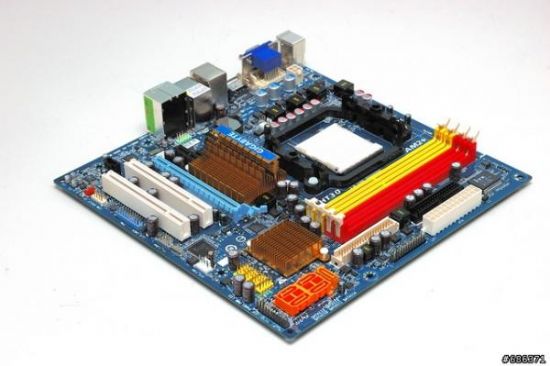

GA-MA78GM-S2H的正面照，因?yàn)槭堑碗A合板，只有CPU電源模組的部分用了固態電容，其他還是一般的電解電容。我可以理解降低成本的用意，不過如果拿來做HTPC，24小時不關機的話，換成全固態會增強耐用性，當然，還有爽度，這很重要！     由于AMD CPU都內建記憶體控制器，所以RS780北橋晶片就是一顆GPU加上PCI-E Switch，TSMC 55nm制程讓die size非常小，可是205M電晶體比Radeon HD 3400的181M還多。雖然內建顯示，但RS780也有PCI-E 2.0 x16的通道插獨立顯卡，并可拆成x8/x8做CrossFire。     SB700是ATI龜了很久的新南橋，SB600的加強版，支援到你應該用不完的12個USB埠、6 SATA、eSATA、1 PATA、GbE網路、HD Audio等等。

技嘉GA-MA78GM-S2H主機板TMDS晶片

技嘉 GA-MA78GM-S2H主機板TMDS晶片

    780G只有一個TMDS晶片，DVI和HDMI只能擇一輸出，BIOS里可以切換，不過數位（DVI/HDMI）和類比（D-Sub）可以同時輸出。

    780G可以有Onboard的專用顯示記憶體，不過板卡廠為了壓低價格通常不會做，而是共用系統記憶體，780G最高可抓512MB的記憶體，Auto的則會看系統記憶體大小來決定，裝上主流的2GB RAM會割256MB來用。

    780G的BIOS里有獨立超頻顯示核心的選項，好玩的是，顯示核心就是在北橋里，而主機板北橋電壓一向都能輕松調整，不像顯示卡要調電壓就得改線路，780G在BIOS里就能直接加壓超頻。我當然不手軟，北橋電壓馬上+0.3V（最大值），顯示核心時脈從500MHz一直拉高、一直拉高，最后我不敢相信所看的數值，從原本的500MHz拉到870MHz，超頻幅度達70%！我猜沖不上900MHz的原因只是散熱片不夠力（加壓超頻后超燙），加顆風扇應該就能超更高，不過吃類固醇踩腳踏車并不會變機車，超頻70%后游戲效能只有提升14%，但這種超頻能力看了真爽！

GA-MA78GM-S2H的北橋電壓最多可以+0.3V。

870MHz的內建顯示晶片，爽度十足，效能...嗯，別想太多。

HTPC潮流：HybridCrossFire神奇功能

HTPC潮流：Hybrid CrossFire神奇功能

Hybrid CrossFire

    為了兼顧成本，IGP的顯示核心都蠻弱的，即使780G內建的Radeon HD 3200有"接近"入門獨立顯卡的效能，但最多只能打打CS或不太操的線上游戲，想玩比較「嚴肅」的PC Game就爆了，新的DX10游戲就更不用提。一些玩家可能因此敗了獨立顯卡希望游戲能順一點，但既然一開始是買合板，買獨立顯卡的預算通常也不高，最后發現游戲是有變順了，但命中注定玩不動的還是玩不動。而Hybrid CrossFire就是給入門玩家的特殊技術，它串連低階獨立顯卡和IGP的顯示核心，兩者合并運算，讓兩張慢卡變得......不那么慢，重點是不會浪費原本IGP的3D性能。

    ATI之前的IGP晶片組一直有個功能，插上獨立顯卡時不會關閉內建顯示核心，過去是用來做Surround View多螢?zāi)还δ埽�相�?dāng)于有兩張顯卡四輸出。Hybrid CrossFire算是更進一步，在效能面連結，只要插Radeon HD 3400系列，便可和780G的3200做軟體CrossFire，無論從獨立顯卡或內建顯示的觀點來看，都是大幅加強效能。

Surround View是過去ATI的IGP產品就有的功能，內建顯示和獨立顯卡都可輸出畫面。

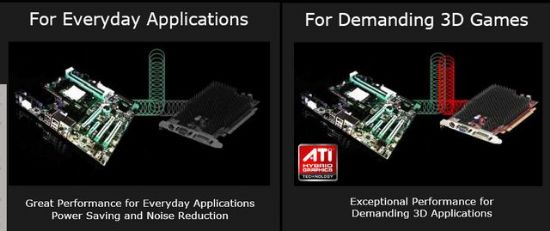

    不玩電動用內建顯示，有需要的話再買一張低階卡，Hybrid CrossFire能合并兩者的3D性能。


    為什么限定是3400系列？因?yàn)樾�能等�?jí)接近的GPU串連比較容易做負載平衡，而且如果插了Radeon HD 3600或3800系列，你還會在乎IGP那有如小綿羊機車裝擾流板的效能加強嗎？

    開啟Hybrid CrossFire的方式很簡單，插上Radeon HD 3400，BIOS里設定Sourround View讓IGP保持開啟，到Catalyst下看3200會消失，但多出CrossFire的選項，勾選之后就啟動了。只是要注意幾點，目前Hybrid CrossFire只支援Vista，XP可能要等未來的驅動程式，另外，Hybrid CrossFire并沒有省電的功能，不能像NVIDIA Hybrid SLI可切斷獨立顯卡的電源，ATI類似功能的PowerXpress技術只有出在筆電上。

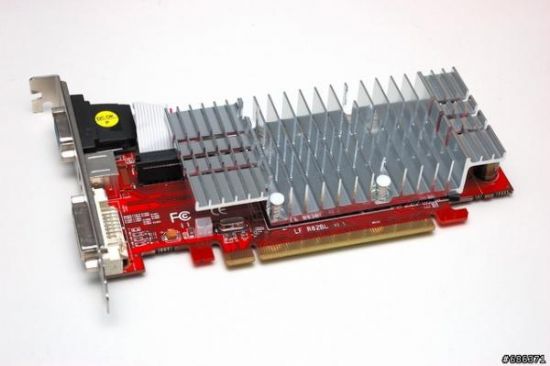

    Hybrid CrossFire只支援Radeon HD 3400系列，我用的是3450公板。

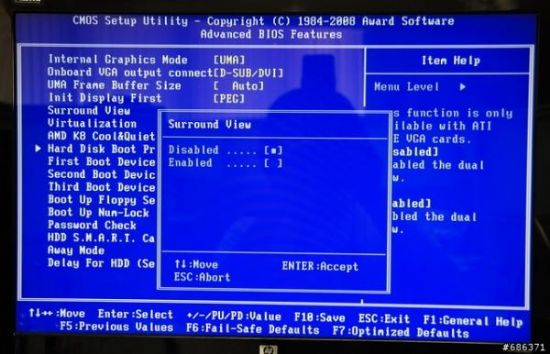

    插上之后，再到780G的BIOS里啟動「Sourround View」。

    開機后會發現Catalyst里已經沒有IGP的3200型號（不過裝置管理員還看的到），但卻跑出CrossFire的選項，勾了之后就啟動Hybrid CrossFire。

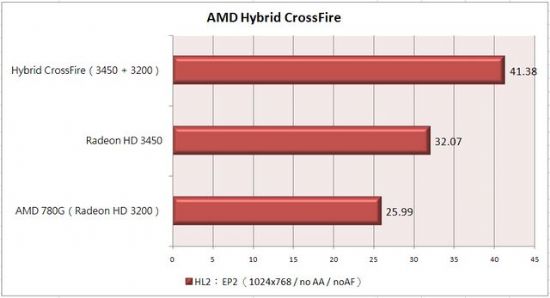

    我用HL2：EP2測試來反映TF2、CS的效能，可看出780G的3D效能已經逼近Radeon HD 3450，而在插上3450啟動Hybrid CrossFire之后，以780G的觀點來看效能提升60%，對3450來說則提升30%，等于買一張獨立顯卡，還免費賺到額外三成的效能。

    但WOW就有點問題，開啟Hybrid CrossFire之后效能反而掉下來，可能驅動程式有問題，希望這是少數案例。


    Hybrid CrossFire是780G晶片組的功能，但我認為它反而大幅增加Radeon HD 3400系列的賣相，會買合板和低階顯卡的其實是同一群人，而Hybrid CrossFire的出現則刺激他們升級，買一張卡還多出三成的效能，告非！其他中高階的產品都沒這么爽呢，以最低的預算換來明顯的成長，對AMD和使用者來說是雙贏，難怪ATI和NVIDIA都搶著做類似的功能。

    在做進一步的效能測試比較前，再來看看NVIDIA這邊最新的IGP晶片組。

NVIDIAGeForce8200mGPU芯片組

NVIDIA GeForce 8200 mGPU芯片組

NVIDIA GeForce 8200 mGPU

    之前NVIDIA的IGP晶片組型號讓人很吐血，一定是某個行銷部的天才說：「嘿！GeForce和nForce是NVIDIA的兩大品牌，內建顯示晶片組剛好兩個都有，所以型號就兩個都放吧！」，結果造就GeForce 7150/nForce 630i產品型號，指的其實是一個晶片組而非兩個產品，其中GeForce是指IGP的顯示核心部分，超無聊Zzz...。

    幸好nForce 7系列終于改掉了，大部分產品還是掛nForce（即使有顯示核心），但最低階IGP則改用GeForce 8x00的型號，特別強調顯示能力，雖然掛了GeForce的名稱，但它是指內建顯示的晶片組，是主機板而不是顯示卡。目前NVIDIA在AMD平臺的入門IGP有8300/8200/8100三個型號，8100沒有PureVideo HD，無力播放藍光影片，8300與8200差別只有IGP的3D效能，所以我挑C/P值比較好的8200做介紹。

    8200支援HyperTransport 3.0，可插Phenom或向下相容到Athlon，其他I/O功能也和780G很類似，包括USB數量、音效、網路等等。不過8200延續NVIDIA的習慣，采用單晶片設計，或許能比雙晶片省電，但8200的核心MCP78S是TSMC 80nm制程，舊制程可能會抵銷單晶片的省電。

GeForce 8200顯示核心

    8200晶片組的顯示核心（呃，就叫GeForce 8200）和GeForce 8同架構，16個Shader單元讓效能接近獨立顯卡GeForce 8400GS，也有最新的PureVideo HD。但NVIDIA PureVideo HD只支援H.264的完整加速，VC-1部分少了Entropy Decoding解碼，雖然VC-1不像H.264那么操，但這多少會增加CPU的負擔。

    8200有原生DisplayPort/HDMI/DVI/D-Sub輸出，比較特別的是HDMI支援到最新的1.3版（780G只有HDMI 1.2），可輸出八聲道的LPCM音訊，也就是能用軟體解碼TrueHD/DTS-HD無失真壓縮格式并透過HDMI輸出，和偉大的PS3同等級，當然，要有對應設備才能享受。

8200的IGP資訊，500MHz時脈比桌上型的8400GS還略高一點點，不過笑能...咳，效能底下就會看到。

Jetway HA05-GT

    直到截稿前，GeForce 8200上市的產品并不多，就算有也是Sample量不足，或是媒體Sample全被NVIDIA收走，"希望"媒體現在不要曝光。最后我借到的是Jetway HA05-GT，可惜它是ATX大板而非Micro-ATX，但要做HTPC也無不可（只是比較大臺）。未來幾周內各板卡廠都會有GeForce 8200的小板子，這篇就先預覽GeForce 8200的功能和效能。

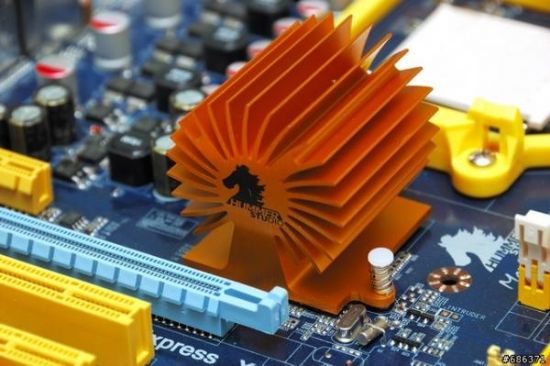

形狀有點好玩的晶片組散熱器，是像海膽嗎？

五相電源模組，可以對付相當高階的Phenom處理器。

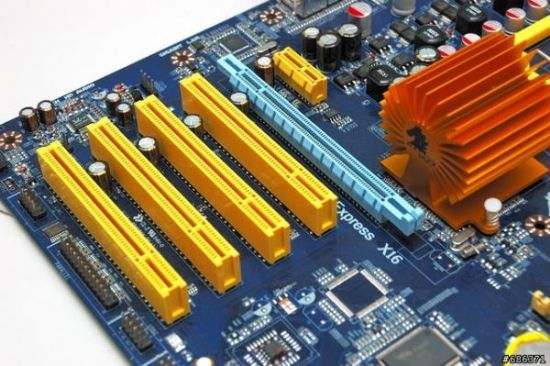

擴充插槽也很多，可額外再插PCI-E獨立顯卡。

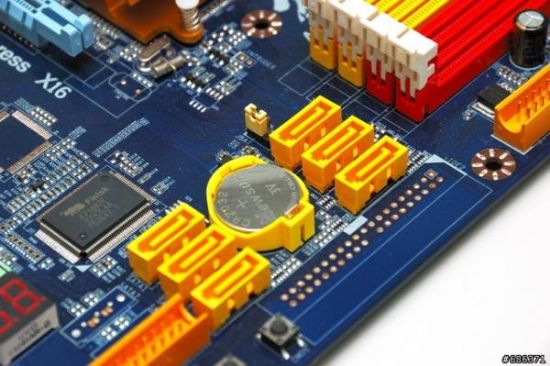

6個SATA

JetwayHA05-GT主機板解析

Jetway HA05-GT主機板解析

跟技嘉780G一樣，電源處理部分是固態電容，其他則是一般的電解電容。

    HA05-GT沒有DVI輸出，只有HDMI和D-Sub，不過HDMI/DVI很容易互轉，倒不是大問題，但少了光纖輸出有點可惜。

    用一元硬幣做對照，由于制程不同，8200的Die size明顯比780G北橋大。

BIOS里可調整IGP所抓的系統記憶體大小，底下的測試是用256MB。

    8200的IGP核心時脈一樣是500MHz，Shader單元?jiǎng)t是1.2GHz，BIOS里一樣可以對北橋加壓超頻，甚至可以單獨調Shader時脈。

HA05-GT的北橋電壓只能往上0.1V，限制了GPU的超頻幅度，我超到IGP核心670MHz、SP時脈1680MHz就出現雜點了。

高清播放機HybridSLI＝HybridPower＋GeForceBoost

高清播放機Hybrid SLI＝HybridPower＋GeForce Boost

Hybrid SLI＝HybridPower＋GeForce Boost

    技術行銷就一定要弄一堆有上標TM的英文名詞嗎？

    Hybrid SLI是GeForce 8200的特殊功能，由GeForce Boost與HybridPower兩個技術組成，HybridPower在之前的GeForce 9800 GX2測試?yán)镉?/FONT>提到，這里就復制貼上吧。

    HybridPower是針對高階卡而設計的功能，要搭配有內建顯示的主機板一起使用，當不需要3D時（比如上網、文書處理），就切斷顯示卡的電源，玩游戲時再啟動。畫面則統一由主機板的內建顯示來輸出，在獨立顯卡啟動時，畫面會透過PCI-E傳到內建顯示再輸出。對高階卡來說HybridPower很實用，尤其是9800GX2/9800GTX這種頂級暴力卡，不玩游戲時就關閉，絕對可以省下很大一筆電費！

    顯示卡要有特殊布線才能支援HybridPower，基本上就是透過SMBus送出訊號，讓GPU進入S4待機狀態，或許不算完全切斷電源，但耗的電非常少。由于要特殊布線，所以只有新卡才支援了，目前只有9800GX2和9800GTX支援HybridPower。

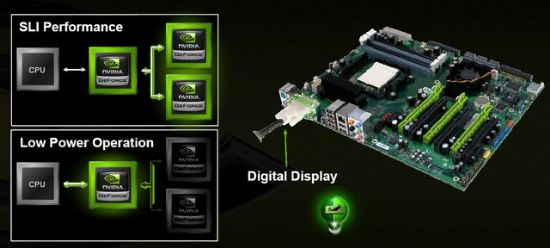

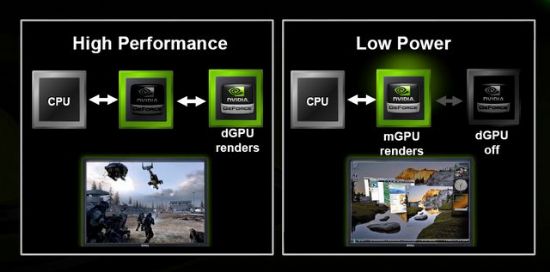

HybridPower就是讓電腦有高效能和低耗電兩種模式，前者啟動獨立顯卡，后者只用內建顯示應付。

HybridPower下，畫面輸出統一從內建顯示連出去，9800GX2可在Quad SLI模式下開啟HybridPower，省下來的電會相當可觀！

當不需要3D效能時，北橋就送出SMbus的訊號讓獨立顯卡進入待機狀態。

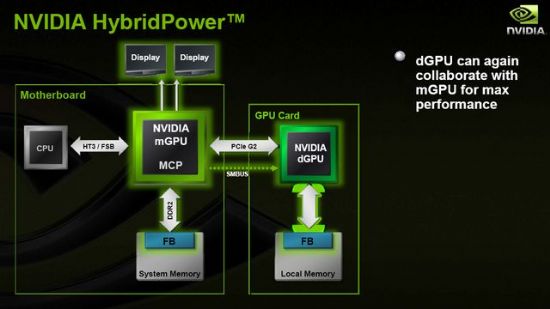

    玩游戲時再啟動，這時獨立顯卡運算的畫面會透過PCI-E傳回到內建顯示再輸出


    HybridPower有點吊詭，目前只有高階顯卡才支援，但買高階卡的玩家不太可能用入門IGP合板，超頻性、周邊功能都不適合，大家自己想像9800GTX插在GeForce 8200上的樣子就好了，根本就是一樹梨花壓海棠。反倒是高階晶片組迫切需要這個功能，讓有錢的大爺們可以兼顧省電和效能，幸好NVIDIA也有想到這點，nForce 780a/750a/730a全系列都有內建顯示，也全都支援HybridPower，而對低階的GeForce 8200來說，HybridPower現階段倒是可有可無。

HTPC潮流GeForceBoost功能解析

HTPC潮流GeForce Boost功能解析

    至于GeForce Boost則跟Hybrid CrossFire完全相同，也是串連獨立顯卡和內建顯示的3D效能，一樣也只支援低階顯卡GeForce 8500GT和8400GS。

    Hybrid SLI兩大功能是整合在一起的，8200的BIOS里有「Hybrid Support」的選項，只用IGP輸出時這選項會反白，但只要插上對應的獨立顯卡，選項就變成可啟動狀態，安裝驅動程式后右下角會多一個小選單，有Save Power（HybridPower）和Boost Performance（Hybrid SLI），還有Additional Display讓兩張卡都啟動但不串連，單純做四螢?zāi)惠敵觥?BR>
    很不幸的，我拿到的8200主機板可能BIOS還不支援，耗了兩天，就算灌到最新的測試版Driver，還是無法啟動Hybrid SLI。詢問其他板卡廠也有類似的問題，不是無法開啟就是開啟之后效能不佳，總之驅動程式問題多多。我請NVIDIA原廠給我一些測試中的圖片讓大家參考，等Hybrid SLI跟Hybrid CrossFire一樣可無腦啟動時再補測吧。

在8200的BIOS里有「Hybrid Support」的選項，插上支援的獨立顯卡就可啟動。

Hybrid SLI會在工具列多一個小圖示來切換。

    目前只有for AMD的nForce 700a晶片組才有Hybrid SLI，支援Intel的nForce 700i系列只是舊晶片加上nf200的小改版（除了790i以外），自然沒有這些新技術，而且AMD平臺的晶片組不需要做記憶體控制器，比較方便做成IGP單晶片，推測NVIDIA可能想先在AMD平臺試作Hybrid SLI，之后再轉移到Intel平臺上。

DIY全高清播放機效能比較

DIY全高清播放機效能比較

效能比較

    測試之前先說明一下，GeForce 8200還沒有「完全的正式公布」，我知道官網上早就有資料，可是Hybrid SLI功能尚未上線，驅動程式都還在測試階段，雖然各廠板子都做好了，甚至已經在賣了，但特殊功能都被NVIDIA拖到了，所以底下的測試是成熟的780G對上測試中的GeForce 8200。我并非幫NVIDIA開脫，因?yàn)橥沓鼍鸵呀?jīng)輸一半了，只是提醒大家8200未來的表現「也許」「可能」會更好。

測試平臺

CPU	Athlon 4850e
主機板	技嘉 GA-MA78GM-S2H Jetway HA05-GT
記憶體	Patriot PDC22G9200ELK（DDR2-800 5-5-5-16） 1GB x2
硬碟	Seagate 250GB 16MB Buffer
螢?zāi)?/TD>	HP w2408h （原生解析度1920x1200）
電源供應器	保銳 525W
作業系統	Windows XP Professional Windows Vista Ultimate
驅動程式	NVIDIA Forceware 171.37 ATI Catalyst 8.3

耗電量

HTPC通常是沒在關機的，無論是懶得等開機時間或是24小時耍變態，總之待機耗電量非常重要，而780G雖然是雙晶片，但靠著55nm新制程，待機硬是比8200低了4W。我的測試平臺有CPU風扇和兩顆硬碟，真正組HTPC應該可以壓到60W以下。

整體效能

整體效能的部分我沒有丟很多測試，因?yàn)锳MD平臺晶片組的差異通常不會太大，測出來的結果也是，兩者很接近，輸贏在誤差值以?xún)?nèi)。

3D效能

3D效能的部分也是Radeon HD 3200勝出，幅度還不小，贏過NVIDIA超過30%。其實以他們桌上型前身來看，3200和8200的效能應該蠻接近的，可能NVIDIA Driver還沒完備，或是ATI在存取主記憶體的效能比較好。

H.264影片播放

我用PowerDVD 7 Ultra播放X-Men 3流量最高的段落，780G和8200的CPU占用率都沒超過20%，而且用的還是一顆入門CPU！

VC-1影片播放

    VC-1影片則是用超人，8200播放時的CPU占用率比780G高了一些，但我拿最新的PowerDVD 8似乎有不同的結果，由于8200整個驅動程式問題頗多，或許8200有內建傳說中的PureVideo HD 2.0？只是目前測試結果還是輸ATI UVD。

橫評結束HTPC最佳選擇是...？

橫評結束HTPC最佳選擇是...？

HTPC最佳選擇是...？

    從ATI和NVIDIA開始在GPU導入新格式的硬體加速，過了將近三年，我們終于能在低階合板上播放1080p H.264影片，不需要強力CPU、也不必插獨立顯卡，再也沒有詭異的硬體「減速」現象。當看到4850e以不到20%的CPU占用率播放1080p、40Mbps高流量的H.264影片時，我超后悔去年就裝HTPC，幸好是拿爸媽當實驗品，科科，如果是我自己的一定哭死。

    毋庸置疑，目前HTPC的最佳選擇就是AMD 780G，低耗電而且硬體加速技術比較強，其實NVIDIA GeForce 8200也不差，只是上市時間延后、驅動程式和特殊功能現在都還沒Ready，加上耗電、3D效能、影片播放都略輸一些，除了這些全都輸給AMD 780G以外，并沒有其他嚴重缺點。這邊輸一點，那邊輸一點，累積下來再考慮C/P值，現在要選哪邊就很明顯了，難得AMD可以把NVIDIA打的該該叫。

可大可小的780G

    780G是非常非常棒的IGP產品，ATI在制程與影像技術上追高標準，終于在IGP晶片組上開花結果，硬要雞蛋里挑骨頭的話，就是不支援HDMI 1.3有點小可惜。而技嘉 GA-MA78GM-S2H也是很贊的780G板子，上市時間早，端子＆功能完整、好超又不貴，難怪熱賣到缺貨，是少數我測完會想買的產品，但小小心愿：如果能做全固態電容就更爽了。

    看過780G的表現，若只做成入門小合板有點可惜，超頻性高的北橋加上功能豐富的南橋，掛上大型熱導管、多相電源模組、全固態電容，780G做成ATX大板子也很有看頭，和高階790FX的差別其實只有CrossFire串連的速度和數量而已，但價格一定漂亮很多，會是相當不賴的AMD平臺中階板，對不玩3D，只要CPU效能的人很方便。

    另一方面，780G更適合做小或準系統，拿掉多余I/O改成mini-ITX，全機被動散熱，包作業系統、播放軟體、遙控器、薄型BD光碟機一起出貨，再弄個精美時尚假M(fèi)ac外殼，就是一臺懶人專用可播藍光「?jìng)蜳S3」了，比真的PS3更小臺更安靜更省電，還能掛BT和字幕。

Intel版HTPC也值得期待！

    有些人可能希望用Intel Celeron E1200超級小羊組HTPC，不妨再稍等幾周，NVIDIA MCP7A就快上市了，還不確定最后型號，但就是GeForce 8200的Intel平臺版，即使不支援VC-1完整加速，但AMD不會出Intel平臺的晶片組，而NVIDIA要踢爆Intel的IGP根本是易如反掌。

    自組HTPC比較麻煩的是機殼和軟體，但01上熱心的魔人很多，分享過不少奇技淫巧，這里列出幾篇實用性非常高的文章讓大家參考，希望大家看片愉快 :)
