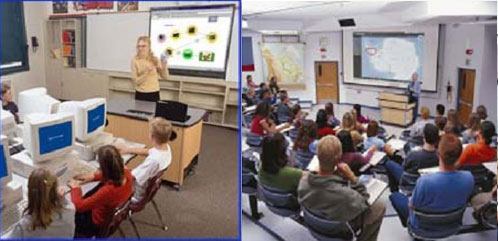

1、SMART 多媒體教室的結構圖示如下：

    教室還可以連接至內部網絡或外部網絡，實現遠程教學。

2、智能板使用原理：智能板與計算機相連，投影機將計算機的內容投射到白板上，使用者可用手指或筆代替鼠標直接在智能板上操作各種應用程序，進行書寫，對演示內容進行重點標注，與觀眾達到完全的交流。所有書寫和標注內容均可自動保存至計算機，也可進行打印或 E-mail 輸出以供未到會者瀏覽。

3、SMART 多媒體教室構成：

• 計算機：可利用現有設備，最低配置為 Pentium 200 MHz CPU，20 MB  剩余硬盤，32 MB內存，一個 232 串口，Win98 以上操作系統或 Unix、Mac 操作系統。
• SMARTBoard 智能板：SB580(正面投影，72 英寸對角線)或 L-150(講臺式智能屏，用于大教室，如禮堂和階梯教室等)。
• 投影機：分辨率 1024x768，亮度 2000ANSI 流明以上。
• 網絡（可選）：安裝 TCP/IP 協議的因特網或局域網。
• 實物展臺/投影儀：可利用現有設備
• 中控桌：Expression303（內置切換器和揚聲器，可連接控制電腦、智能板、打印機、投影機、DVD/VCR 機以及網絡等多種外設）。

    以上為 SMART 多媒體教室的硬件構成；SMART 多媒體教室可選的教學課件制作軟件有: SMART Ideas，Sychroeyes，M-path 等。

4、SMART 多媒體教室的網絡應用

    SMARTBoard 智能板能與符合 ITU-T T.120 標準的許多數據會議軟件一起使用，如微軟的NetMeeting。在網絡上實現應用共享、文件傳送、白板等功能。是音視頻會議的很有用的工具。特別適用于班班通、校校通，實現遠程教學。利用共享功能實現“所見即所得”效果，擴大了共享面，使共享功能發揮更大的作用。
