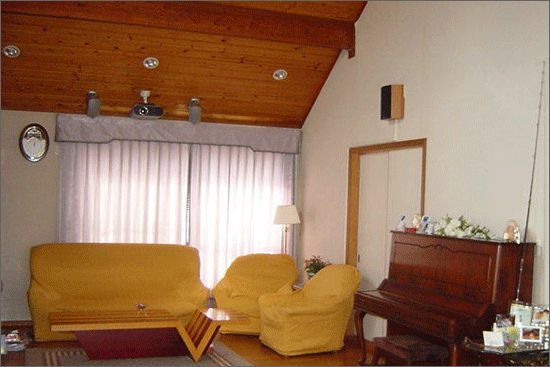

圖五

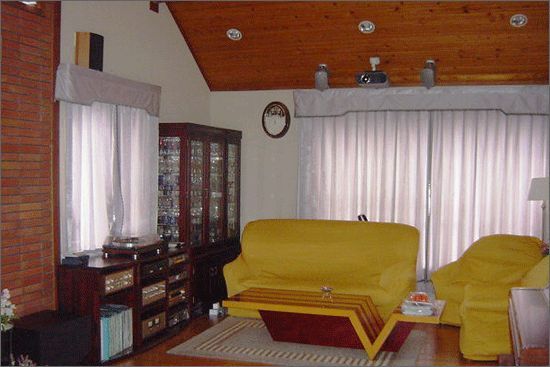

圖六

　　以上兩幅圖我們說說播放端的擺放問題。這涉及到一個獲得優秀音質與優秀畫面的問題，而音質與畫面的好壞又與連接的線材有關。當然用戶最想要的肯定是音質與畫面的兼顧，但真正做到這一點往往較難。而往往若是有所偏重的話還有可能更好。對于音響燒友來說，音質更為重要，那么播放端擺放時就應該盡量地減少包括音頻線（如DVD連接功能的線）與音箱線（功放連接音箱的線）的長度，因為線材越長，信號的損失也就越大。事實上現在已經有較高檔的音頻線與音箱線材可以做到非常低的損耗，但卻是天價。而一般的用戶則更注重畫質的清晰，而對于音質分辨不出太大的區別。因此這類用戶則需要盡量地減少視頻線的長度，現在投影機常用的視頻線可以說有三種，即RBG、色差及DVI線，其中前二者是模擬信號線，而DVI是數字信號線，屬于較高檔次。一般的用戶都應該是用DVD作為播放端，而極少人用到有可能成為趨勢的HTPC。傳統的DVD較多是采用色差口來輸出視頻，那么色差線就成為較普遍的選擇。但其效果實際上沒有數字信號線DVI傳輸獲得的效果好，而且現在越來越多的DVD機已經升級配上了DVI口，因此以后的主流應該會采用有DVI口或者更高級的HDMI口的DVD播放機與投影機連接，這樣信號傳輸?shù)钠焚|(zhì)更好，而且信號的損耗會比模擬線的損耗要小。
